Το MOSFET ως διακόπτης: Επεξήγηση λειτουργίας, τύπων και εφαρμογών
2026-04-15 152

Τα MOSFET είναι σημαντικά ηλεκτρονικά εξαρτήματα που χρησιμοποιούνται για τον έλεγχο της ισχύος σε πολλά κυκλώματα.Λειτουργούν ως γρήγοροι και αποτελεσματικοί διακόπτες σε σύγχρονες συσκευές.Σε αυτό το άρθρο θα συζητήσουμε σχετικά με τον διακόπτη MOSFET, τις καταστάσεις λειτουργίας, τον τρόπο λειτουργίας του, την προστασία κίνησης πύλης και φορτίου, τη μεταγωγή υψηλής και χαμηλής πλευράς, R_{DS(ενεργό)}και εφαρμογές.

Κατάλογος

Τι είναι ένας διακόπτης MOSFET;

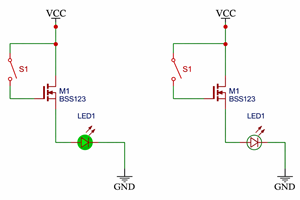

Α Διακόπτης MOSFET είναι ένας ηλεκτρονικός διακόπτης ελεγχόμενης τάσης που χρησιμοποιεί α MOSFET (Τρανζίστορ πεδίου δράσης οξειδίου μετάλλου-Ημιαγωγού) για τον έλεγχο της ροής του ρεύματος μεταξύ του αποστράγγιση και τερματικά πηγής.Είναι γνωστό για την εξαιρετικά υψηλή αντίσταση εισόδου του, που του επιτρέπει να ελέγχεται με πολύ μικρό ρεύμα εισόδου.Λόγω της ικανότητας γρήγορης μεταγωγής, της υψηλής απόδοσης και της συμβατότητάς του με ψηφιακά λογικά κυκλώματα, το MOSFET χρησιμοποιείται ευρέως ως ηλεκτρονικός διακόπτης σε πολλές εφαρμογές.

Λειτουργικές καταστάσεις MOSFET στη μεταγωγή

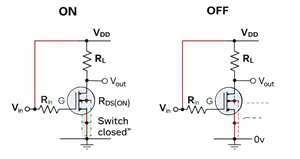

Εικόνα 2. MOSFET ON OFF Εναλλαγή βάσει VGS

Οι καταστάσεις λειτουργίας του MOSFET στη μεταγωγή αναφέρονται στις δύο κύριες συνθήκες που επιτρέπουν στη συσκευή να λειτουργεί ως ηλεκτρονική Διακόπτης ON/OFF.

Στο κατάσταση OFF, που ονομάζεται επίσης το περιοχή αποκοπής, η τάση πύλης προς πηγή (VGS) είναι κάτω από την τάση κατωφλίου, επομένως δεν σχηματίζεται αγώγιμο κανάλι και δεν μπορεί να ρέει ρεύμα μεταξύ της αποστράγγισης και της πηγής, κάνοντας τον διακόπτη ανοιχτό.

Στο ΟΝ κατάσταση, η τάση πύλης προς πηγή είναι μεγαλύτερη από την τάση κατωφλίου, δημιουργώντας ένα αγώγιμο κανάλι που επιτρέπει στο ρεύμα να ρέει ελεύθερα, έτσι το MOSFET συμπεριφέρεται σαν κλειστός διακόπτης.

Σε εφαρμογές μεταγωγής, το MOSFET οδηγείται γρήγορα μεταξύ αυτών των δύο καταστάσεων για να ελέγχει αποτελεσματικά τη ροή του ρεύματος, με ελάχιστη απώλεια ισχύος και λειτουργία υψηλής ταχύτητας.

Πώς λειτουργεί ένα MOSFET ως διακόπτης

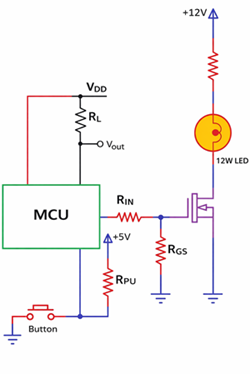

Εικόνα 3. Κύκλωμα μεταγωγής MOSFET που ελέγχει ένα φορτίο με χρήση τάσης πύλης

Ένα MOSFET μπορεί να χρησιμοποιηθεί για την περιστροφή α φορτίο, όπως α φως, ΕΝΕΡΓΟΠΟΙΗΣΗ ή ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ελέγχοντας την τάση πύλης προς πηγή.

Πότε Το VGS είναι 0 V, το MOSFET είναι στο περιοχή αποκοπής, έτσι δεν ρέει ρεύμα και το φορτίο παραμένει ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΟ.

Όταν το VGS γίνει μεγαλύτερο από την τάση κατωφλίου, το MOSFET ενεργοποιείται και εισέρχεται στο γραμμικό ή περιοχή τριόδου, επιτρέποντας τη ροή του ρεύματος και ενεργοποιώντας το φορτίο.

Στο ΟΝ κατάσταση, το MOSFET συμπεριφέρεται σαν κλειστός διακόπτης, ενώ στην περιοχή αποκοπής λειτουργεί σαν ανοιχτός διακόπτης.

Για καλύτερη απόδοση, η τάση της πύλης είναι συνήθως υψηλότερη από την τιμή κατωφλίου, γεγονός που μειώνει την αντίσταση και βελτιώνει την απόδοση.

Gate Drive and Load Protection

Οδήγηση πύλης και προστασία φορτίου ανατρέξτε στον σωστό έλεγχο του MOSFET και στην προστασία του από ζημιές.Η πύλη MOSFET συμπεριφέρεται σαν α πυκνωτής, οπότε αν μείνει να επιπλέει, μπορεί ενεργοποιήστε ή ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ τυχαία λόγω θορύβου.Για να αποφευχθεί αυτό, α πτυσσόμενη αντίσταση (για κανάλι N) ή αντίσταση έλξης (για κανάλι P) χρησιμοποιείται.

Διαφορετικά φορτία απαιτούν προστασία. Ανθεκτικά φορτία είναι ασφαλείς, αλλά επαγωγικά φορτία όπως οι κινητήρες ή τα ρελέ μπορούν να παράγουν αιχμές τάσης (πίσω EMF), επομένως χρειάζεται μια δίοδος αναστροφής. Χωρητικά φορτία μπορεί να αντλήσει υψηλό ρεύμα κατά την εκκίνηση, επομένως μπορεί να απαιτείται περιορισμός ρεύματος.

Εναλλαγή MOSFET υψηλής και χαμηλής όψης

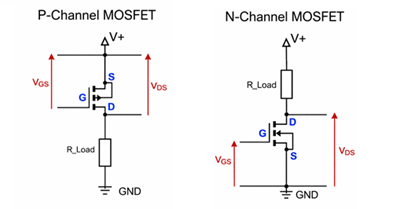

Εικόνα 4. Εναλλαγή MOSFET υψηλής όψης (κανάλι P) και χαμηλής όψης (κανάλι N)

Εναλλαγή υψηλής πλευράς

Στην μεταγωγή υψηλής πλευράς, το MOSFET τοποθετείται μεταξύ του τροφοδοτικού και του φορτίου, ενώ το φορτίο συνδέεται με τη γείωση.Όταν το MOSFET ανάβει, παρέχει τάση στο φορτίο, ενεργοποιώντας το.Αυτή η μέθοδος είναι πιο περίπλοκη και συχνά χρησιμοποιεί ένα MOSFET καναλιού P.

Εναλλαγή χαμηλής πλευράς

Στη μεταγωγή χαμηλής πλευράς, το MOSFET τοποθετείται μεταξύ φορτίου και γείωσης, ενώ το φορτίο συνδέεται στη θετική παροχή.Όταν το MOSFET ανάβει, το ρεύμα ρέει μέσω του φορτίου στη γείωση, ενεργοποιώντας το φορτίο.Αυτή η μέθοδος είναι απλή και συνήθως χρησιμοποιεί ένα MOSFET N-καναλιού.

Βασική διαφορά

Εναλλαγή Τύπος	Έλεγχος Λειτουργία
Χαμηλή πλευρά	Ελέγχει τη σύνδεση με τη γείωση
Ψηλή πλευρά	Ελέγχει τη σύνδεση με την παροχή τάσης

Γιατί ο Ρ_{DS(ενεργό)} Θέματα στη μεταγωγή

R_{DS(ενεργό)} παίζει ρόλο στην εναλλαγή γιατί επηρεάζει άμεσα την απόδοση και την παραγωγή θερμότητας ενός MOSFET όταν είναι σε κατάσταση ΟΝ.Αντιπροσωπεύει την αντίσταση μεταξύ της αποστράγγισης και της πηγής ενώ το MOSFET είναι αγώγιμο, και αυτή η αντίσταση προκαλεί απώλεια ισχύος με τη μορφή θερμότητας.Όσο υψηλότερο είναι το R_{DS(ενεργό)}, τόσο μεγαλύτερη είναι η απώλεια ισχύος, η οποία μπορεί να μειώσει την απόδοση και ενδεχομένως να βλάψει τη συσκευή σε εφαρμογές υψηλής έντασης ρεύματος.

Απώλεια ισχύος:

P = I² × R_{DS(ενεργό)}

Πτώση τάσης:

V = I × R_{DS(ενεργό)}

Επομένως, χρησιμοποιώντας ένα MOSFET με χαμηλό R_{DS(ενεργό)} είναι σημαντικό στα κυκλώματα μεταγωγής, καθώς ελαχιστοποιεί την απώλεια ενέργειας, μειώνει τη συσσώρευση θερμότητας και βελτιώνει τη συνολική απόδοση.

Κοινές εφαρμογές μεταγωγής MOSFET

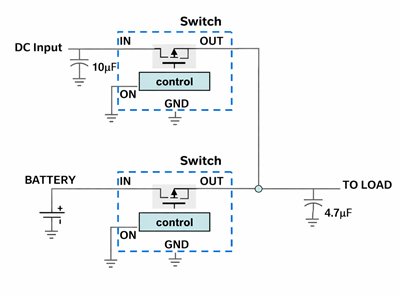

Εικόνα 5. Μεταγωγή ισχύος με βάση MOSFET μεταξύ εισόδου DC και μπαταρίας

Τροφοδοτικά

Σε εφαρμογές παροχής ρεύματος, τα MOSFET χρησιμοποιούνται ως στοιχεία μεταγωγής για τη ρύθμιση της τάσης και τη βελτίωση της απόδοσης μετατροπής ενέργειας.Παίζουν σημαντικό ρόλο στην ελαχιστοποίηση της απώλειας ισχύος, καθιστώντας τα ιδιαίτερα αποτελεσματικά σε συσκευές όπως φορτιστές και μετατροπείς ισχύος.

Κυκλώματα ελέγχου κινητήρα

Στα κυκλώματα ελέγχου κινητήρα, τα MOSFET χρησιμοποιούνται για τον έλεγχο της ταχύτητας και της κατεύθυνσης των κινητήρων με ταχεία εναλλαγή, γεγονός που επιτρέπει την ακριβή λειτουργία.Χρησιμοποιούνται συνήθως σε εφαρμογές όπως ανεμιστήρες, ηλεκτρικά οχήματα και ρομποτική.

Ψηφιακά κυκλώματα

Στα ψηφιακά κυκλώματα, τα MOSFET χρησιμεύουν ως τα θεμελιώδη δομικά στοιχεία των ολοκληρωμένων κυκλωμάτων.Χρησιμοποιούνται ευρέως σε λογικές πύλες, μικροεπεξεργαστές και συσκευές μνήμης, επιτρέποντας τη λειτουργία σύγχρονων ηλεκτρονικών συστημάτων.

Προγράμματα οδήγησης LED και συστήματα φωτισμού

Στα προγράμματα οδήγησης LED και τα συστήματα φωτισμού, τα MOSFET χρησιμοποιούνται για τον αποτελεσματικό έλεγχο της φωτεινότητας, ενώ παράλληλα μειώνουν τη συνολική κατανάλωση ενέργειας.

Συμπέρασμα

Τα MOSFET βοηθούν στον αποτελεσματικό έλεγχο της ισχύος με την εναλλαγή μεταξύ των καταστάσεων ON και OFF.Η σωστή χρήση, συμπεριλαμβανομένου του ελέγχου πύλης και της προστασίας, διασφαλίζει την ασφαλή και αξιόπιστη λειτουργία.Συνολικά, τα MOSFET είναι απαραίτητα στα σύγχρονα ηλεκτρονικά λόγω της ταχύτητας, της αποτελεσματικότητάς τους και του ευρέος φάσματος εφαρμογών τους.
