Κατανόηση της ροπής-ολίσθησης και της ταχύτητας ροπής σε επαγωγικούς κινητήρες
2026-04-13 333

Οι επαγωγικοί κινητήρες χρησιμοποιούνται ευρέως επειδή είναι απλοί, ισχυροί και αξιόπιστοι.Για να κατανοήσουμε πώς λειτουργούν, πρέπει να εξετάσουμε την ολίσθηση, τη ροπή και την ταχύτητα, καθώς αυτά ελέγχουν την απόδοση του κινητήρα.Σε αυτό το άρθρο ας συζητήσουμε σχετικά με την ολίσθηση σε έναν επαγωγικό κινητήρα, τη σχέση ροπής-ταχύτητας, τη σχέση ροπής-ολίσθησης και τις μεθόδους μεταβολής της ολίσθησης και της ταχύτητας.

Κατάλογος

Τι είναι η ολίσθηση σε έναν επαγωγικό κινητήρα;

Αν κινητήρας επαγωγής δεν μπορεί να τρέξει στο σύγχρονη ταχύτητα γιατί, αν γινόταν, κανένα ρεύμα θα προκληθεί στον ρότορα και χωρίς ροπή θα παραγόταν.

Η ολίσθηση καθιστά δυνατή τη ροπή και ορίζεται από τη διαφορά μεταξύ σύγχρονη ταχύτητα (Ns) και ταχύτητα ρότορα (Nm).

Slip(s)=(Ns-Nm)/Ns

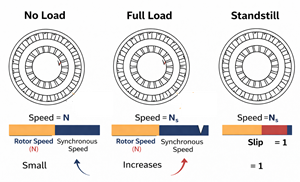

Κάτω από διαφορετικές συνθήκες λειτουργίας, η ολίσθηση ποικίλλει: στο χωρίς φορτίο, η ολίσθηση είναι πολύ μικρή.στο πλήρες φορτίο, η ολίσθηση αυξάνεται ελαφρά.και στο στασιμότητα, η ολίσθηση ισούται με 1.

s=1(100%)

Πώς αλλάζει η ταχύτητα σε έναν επαγωγικό κινητήρα

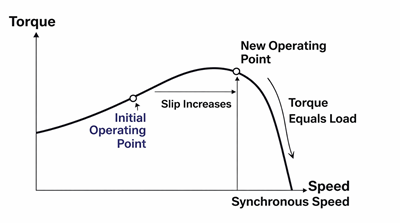

Εικόνα 2. Αλλαγή ταχύτητας με φορτίο σε κινητήρα επαγωγής

Ένας επαγωγικός κινητήρας λειτουργεί ελαφρώς κάτω από τη σύγχρονη ταχύτητα.Αυτή η διαφορά δημιουργεί ολίσθηση, η οποία παράγει ρεύμα και ροπή ρότορα.

• Όταν αυξάνεται το φορτίο - η ταχύτητα μειώνεται ελαφρώς

• Αυξάνεται η ολίσθηση - αυξάνεται η ροπή

• Ο κινητήρας προσαρμόζεται μέχρι η ροπή να ισούται με το φορτίο

Συμπεριφορά ροπής με ολίσθηση και ταχύτητα

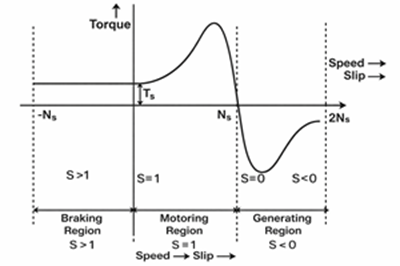

Σχήμα 3. Χαρακτηριστικά ροπής-ταχύτητας και ολίσθησης ενός επαγωγικού κινητήρα

Και τα δύο ροπή-ολίσθηση και καμπύλες ροπής-ταχύτητας περιγράφουν την ίδια κινητική συμπεριφορά.Η ροπή είναι μηδέν στο σύγχρονη ταχύτητα (ολίσθηση = 0), ενώ στο στασιμότητα ο κινητήρας παράγει ροπή εκκίνησης.Καθώς αυξάνεται η ολίσθηση, η ροπή αυξάνεται επίσης μέχρι μια μέγιστη τιμή γνωστή ως ροπή διάσπασης.Πέρα από αυτό το σημείο, η ροπή μειώνεται καθώς η ολίσθηση συνεχίζει να αυξάνεται.

Σχέση ροπής-ολίσθησης επαγωγικού κινητήρα

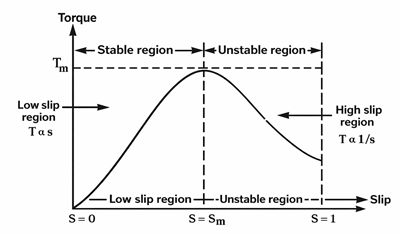

Εικόνα 4. Καμπύλη ροπής-ολίσθησης κινητήρα επαγωγής

Περιοχή χαμηλής ολίσθησης (Κανονική λειτουργία)

Η ολίσθηση είναι μικρή και η ροπή αυξάνεται σχεδόν γραμμικά με την ολίσθηση.Σε αυτή την κατάσταση, ο κινητήρας λειτουργεί με σταθερό και αποτελεσματικό τρόπο.

Περιοχή μεσαίας ολίσθησης (μέγιστη ροπή)

Η ροπή φθάνει στη μέγιστη τιμή της, η οποία ονομάζεται ροπή διάσπασης ή ροπή εξόδου.

Περιοχή υψηλής ολίσθησης (ασταθής λειτουργία)

Η ροπή μειώνεται ενώ το ρεύμα και η θερμότητα αυξάνονται, γεγονός που μπορεί να οδηγήσει σε κίνδυνο βλάβης του κινητήρα.

Επίδραση της αντίστασης του ρότορα

Αυξάνει την ολίσθηση στη μέγιστη ροπή, βελτιώνει τη ροπή εκκίνησης και μειώνει την απόδοση λόγω υψηλότερων απωλειών ρότορα.

Τρόποι λειτουργίας

• Οδήγηση - κανονική λειτουργία

• Παραγωγή - συμβαίνει όταν ο κινητήρας λειτουργεί πάνω από τη σύγχρονη ταχύτητα, συνήθως όταν κινείται από μια εξωτερική μηχανική πηγή (όπως τουρμπίνες ή άλλους κινητήρες), αναγκάζοντας τον να τροφοδοτεί πίσω το σύστημα

• Φρενάρισμα - ο κινητήρας επιβραδύνει γρήγορα

Σχέση ροπής-ταχύτητας επαγωγικού κινητήρα

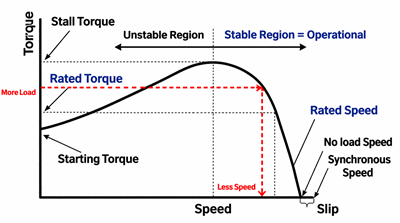

Σχήμα 5. Χαρακτηριστικά ροπής-ταχύτητας ενός επαγωγικού κινητήρα

Περιφέρεια εκκίνησης

Σε μηδενική ταχύτητα, η ολίσθηση είναι ίση με 1 και ο κινητήρας παράγει ροπή εκκίνησης.

Σημείο μέγιστης ροπής

Αυτό είναι το σημείο της υψηλότερης απόδοσης ροπής και ορίζει το όριο ασφαλούς λειτουργίας του κινητήρα.

Σταθερή Λειτουργική Περιοχή

Ο κινητήρας λειτουργεί με ταχύτητα κοντά στη σύγχρονη ταχύτητα, όπου η ολίσθηση είναι μικρή, με αποτέλεσμα την αποτελεσματική και σταθερή λειτουργία.

Ασταθής Περιφέρεια

Η ροπή μειώνεται ενώ το ρεύμα και η θερμότητα αυξάνονται, γεγονός που δημιουργεί κίνδυνο ακινητοποίησης.

Σχέση ταχύτητας-ολίσθησης

ΝΜ = Ν_Σ (1-Σ_Μ)

Πού:

• Nm = ταχύτητα κινητήρα

• Ns = σύγχρονη ταχύτητα

• Sm = ολίσθηση

Torque-Slip vs Torque-Speed

Όψη	Ροπή–Ολίσθηση	Ροπή-Ταχύτητα
Μεταβλητή	Γλίστρημα	Ταχύτητα
Εκπροσώπηση	Torque vs Slip	Ροπή εναντίον ταχύτητας
Σκοπός	Χρησιμοποιείται για ανάλυση και κινητήρα σχεδιασμός	Χρησιμοποιείται για πρακτική απόδοση κατανόηση
Ενόραση συμπεριφοράς	Δείχνει πώς η ολίσθηση επηρεάζει τη ροπή	Δείχνει πώς αλλάζει η ταχύτητα ροπή

Μέθοδοι αλλαγής ταχύτητας και ολίσθησης σε επαγωγικούς κινητήρες

VFD (Variable Frequency Drive): Αλλάζει τη συχνότητα και την τάση που παρέχεται στον κινητήρα, επιτρέποντας τον ομαλό και ακριβή έλεγχο της ταχύτητας.

Αλλαγή Πόλου: Αλλάζει τον αριθμό των πόλων στον κινητήρα για να προκαλέσει αλλαγές βημάτων στην ταχύτητα.

Αντίσταση ρότορα: Προσθέτει αντίσταση στο κύκλωμα του ρότορα, αυξάνοντας την ολίσθηση και βελτιώνοντας τη ροπή εκκίνησης.

Αντίσταση στάτη: Προσθέτει αντίσταση στο κύκλωμα του στάτη, το οποίο μειώνει την ταχύτητα του κινητήρα.

Έλεγχος τάσης: Μειώνει την τάση τροφοδοσίας, αυξάνοντας την ολίσθηση και μειώνοντας την ταχύτητα.

Cascade Control: Χρησιμοποιεί δύο κινητήρες συνδεδεμένους μεταξύ τους για την επίτευξη διαφορετικών επιπέδων ταχύτητας.

Ανάκτηση ολίσθησης: Ανακτά την ισχύ ολίσθησης και την ανατροφοδοτεί για βελτίωση της συνολικής απόδοσης.

Πλεονεκτήματα και Περιορισμοί

Πλεονεκτήματα

• Βοηθά στην πρόβλεψη της ροπής υπό διαφορετικά φορτία

• Βοηθά στην επιλογή της σωστής βαθμολογίας κινητήρα

• Ορίζει σταθερή περιοχή λειτουργίας

• Υποστηρίζει ανάλυση απόδοσης και σχεδιασμό

• Προσαρμόζεται αυτόματα στις αλλαγές φορτίου

Περιορισμοί

• Περιορισμένος έλεγχος ταχύτητας χωρίς εξωτερικές μεθόδους

• Υψηλό ρεύμα εκκίνησης

• Η απόδοση ποικίλλει ανάλογα με το φορτίο

• Η ροπή μειώνεται μετά το μέγιστο σημείο

• Ορισμένες μέθοδοι ελέγχου αυξάνουν τις απώλειες

Ζητήματα και λύσεις ροπής-ολίσθησης και ροπής-ταχύτητας

Τύπος	Θέματα	Λύσεις
Ροπή–Ολίσθηση	Χαμηλή εκκίνηση ροπή	Χρησιμοποιήστε ρότορα έλεγχος αντίστασης
	Υψηλή ολίσθηση σε φορτίο (υπερθέρμανση)	Χρησιμοποιήστε το VFD για καλύτερος έλεγχος ολίσθησης
	Ασταθής λειτουργία σε υψηλή ολίσθηση	Σωστό μοτέρ διαστασιολόγηση
	Αυξημένη απώλειες ρότορα	Βελτιώστε σύστημα ψύξης
	Υπέρβαση ρεύμα σε υψηλή ολίσθηση	Τακτικό συντήρηση των εξαρτημάτων του κινητήρα
Ροπή-Ταχύτητα	Υψηλή εκκίνηση τρέχουσα	Χρησιμοποιήστε μαλακό εκκινητές ή VFD
	Πτώση ταχύτητας υπό φορτίο	Σωστό φορτίο αντιστοίχιση
	Λειτουργία ροπή κοντά στη διάσπαση	Αποφύγετε λειτουργούν σε ασταθή περιοχή
	Περιορισμένη ταχύτητα έλεγχος	Εφαρμόστε τάση ή έλεγχος συχνότητας
	Υπερθέρμανση σε ασταθή περιοχή	Οθόνη θερμοκρασία και φορτίο

Εφαρμογές Επαγωγικών κινητήρων

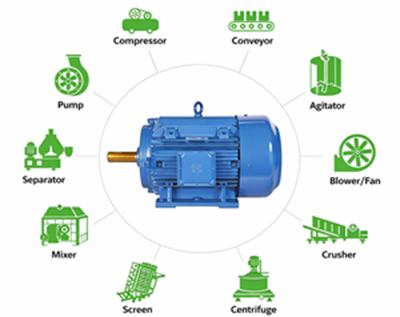

Εικόνα 6. Εφαρμογές επαγωγικών κινητήρων σε βιομηχανικά συστήματα

Συστήματα ελαφρού φορτίου - Χρησιμοποιείται σε ανεμιστήρες, φυσητήρες, αντλίες και συμπιεστές όπου απαιτείται ομαλή λειτουργία και απόδοση.

Συστήματα Βαρέων Φορτίων - Εφαρμόζεται σε μεταφορείς, θραυστήρες, γερανούς, ανυψωτικά και ανελκυστήρες που χρειάζονται υψηλή ροπή εκκίνησης και ισχυρό χειρισμό φορτίου.

Βιομηχανικά Συστήματα - Χρησιμοποιείται σε βιομηχανίες κλωστοϋφαντουργίας, χαρτιού και χάλυβα όπου η σταθερή ταχύτητα και η αξιόπιστη απόδοση είναι σημαντικές.

Προηγμένες Εφαρμογές - Χρησιμοποιείται σε ηλεκτρικά οχήματα και συστήματα αιολικής ενέργειας που απαιτούν αποτελεσματική λειτουργία σε διάφορες ταχύτητες.

Συμπέρασμα

Η ολίσθηση, η ροπή και η ταχύτητα εξηγούν πώς ένας επαγωγικός κινητήρας ξεκινά, λειτουργεί και χειρίζεται διαφορετικά φορτία.Αυτές οι ιδέες βοηθούν στην επιλογή του σωστού κινητήρα, στη βελτίωση της απόδοσης και στην αποφυγή προβλημάτων όπως στάσιμο ή υπερθέρμανση.Με απλά λόγια, η κατανόηση αυτών καθιστά τη λειτουργία του κινητήρα πιο αποτελεσματική και αξιόπιστη.
