Βασικά στοιχεία GTO Thyristor: Δομή, Λειτουργία, Οφέλη και Χρήσεις
2026-04-13 223

Τα ηλεκτρονικά ισχύος είναι σημαντικά για τον έλεγχο υψηλής ηλεκτρικής ισχύος και το θυρίστορ GTO χρησιμοποιείται ευρέως σε αυτόν τον τομέα.Είναι μια συσκευή μεταγωγής υψηλής ισχύος που μπορεί να ενεργοποιηθεί και να απενεργοποιηθεί μέσω της πύλης, καθιστώντας την πιο ευέλικτη από τις παραδοσιακές συσκευές.Σε αυτό το άρθρο ας συζητήσουμε το θυρίστορ GTO, τη δομή, τη λειτουργία, τους τύπους, τα χαρακτηριστικά, τις εφαρμογές, τη σύγκριση, τις εκτιμήσεις σχεδιασμού και το μέλλον.

Κατάλογος

Τι είναι ένα GTO Thyristor;

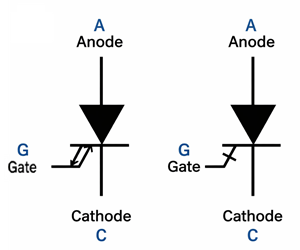

Α GTO θυρίστορ είναι μια συσκευή μεταγωγής ημιαγωγών υψηλής ισχύος με τρεις ακροδέκτες: άνοδος, κάθοδος, και πύλη.Μπορεί να ενεργοποιηθεί με ένα θετικό ρεύμα πύλης και απενεργοποιήθηκε με α αρνητικό ρεύμα πύλης.Αυτό το καθιστά μια πλήρως ελεγχόμενη, μονής κατεύθυνσης συσκευή που επιτρέπει στο ρεύμα να ρέει από την άνοδο στην κάθοδο.

Εσωτερική Δομή GTO

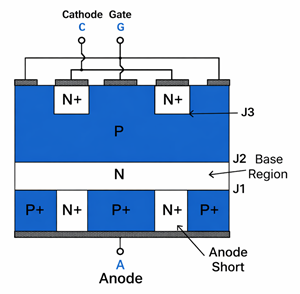

Εικόνα 2. Εσωτερική δομή GTO με στρώματα PNPN και συνδέσμους J1–J3

Ένα θυρίστορ GTO αποτελείται από τέσσερα στρώματα ημιαγωγών διατεταγμένα ως ΠΝΠΝ.Αυτά τα στρώματα σχηματίζουν τρεις ενώσεις που ονομάζονται J1, J2, και J3, που ελέγχουν τον τρόπο με τον οποίο η συσκευή μπλοκάρει ή μεταφέρει ρεύμα.

Κύρια εξαρτήματα

• Το στρώμα ανόδου P+ υποστηρίζει τη ροή ρεύματος και την ενεργοποίηση

• Το στρώμα N-βάσης ελέγχει το μπλοκάρισμα της τάσης προς τα εμπρός

• Στρώμα βάσης P, συνδεδεμένο με την πύλη, ελέγχει τη μεταγωγή

• Το στρώμα καθόδου N+ υποστηρίζει υψηλή ροή ρεύματος

Κόμβοι J1, J2, J3

• Το J1 βρίσκεται μεταξύ της ανόδου και της βάσης Ν

• Το J2 είναι ο κεντρικός κόμβος που ελέγχει τη μεταγωγή

• Το J3 βρίσκεται κοντά στην κάθοδο και υποστηρίζει αγωγιμότητα

Αυτές οι διασταυρώσεις καθορίζουν εάν η συσκευή είναι ON ή OFF.

Αρχή Εργασίας του GTO

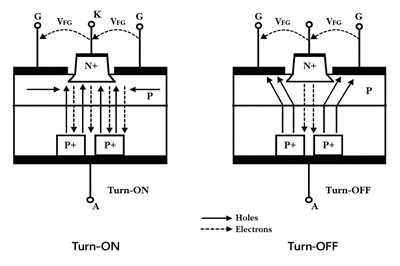

Εικόνα 3. Λειτουργία GTO που δείχνει ενεργοποίηση και απενεργοποίηση με ροή φορέα

Ένα GTO λειτουργεί όπως ένα συμβατικό θυρίστορ αλλά επιτρέπει απενεργοποίηση μέσα από την πύλη.Όταν εφαρμόζεται προς τα εμπρός τάση, τα J1 και J3 πολώνονται προς τα εμπρός ενώ το J2 μπλοκάρει το ρεύμα.Η συσκευή ανάβει όταν εφαρμόζεται θετικό ρεύμα πύλης, επιτρέποντας στο ρεύμα να ρέει από την άνοδο στην κάθοδο.

Για να απενεργοποιήσετε τη συσκευή, εφαρμόζεται αρνητικό ρεύμα πύλης, αφαιρώντας τους αποθηκευμένους φορείς φόρτισης και μειώνοντας το ρεύμα μέχρι να σταματήσει.Ένα μικρό ουραίο ρεύμα ρέει για λίγο πριν από την πλήρη απενεργοποίηση.Η ενεργοποίηση απαιτεί χαμηλό ρεύμα πύλης, ενώ η απενεργοποίηση απαιτεί υψηλότερο ρεύμα πύλης.

Τύποι GTO και τρόποι λειτουργίας

Τύποι GTO

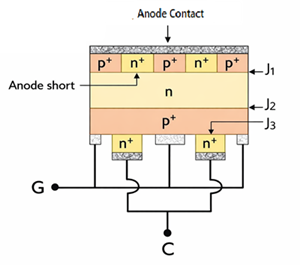

Εικόνα 4. Ασύμμετρη δομή GTO με βραχυκύκλωμα ανόδου

• Ασύμμετρος GTO

Ένα ασύμμετρο GTO έχει βελτιστοποιηθεί για υψηλή ικανότητα μπλοκαρίσματος προς τα εμπρός και χαμηλές απώλειες κατά την κατάσταση, αλλά η ικανότητά του ανάστροφου μπλοκαρίσματος είναι περιορισμένη.Εξαιτίας αυτού, χρησιμοποιείται συνήθως με μια αντιπαράλληλη δίοδο σε κυκλώματα μετατροπέων και μετατροπέων.Αυτός είναι ο πιο κοινός τύπος σε πρακτικές εφαρμογές υψηλής ισχύος.

Εικόνα 5. Συμμετρική δομή GTO με αμφίδρομο μπλοκάρισμα τάσης

• Συμμετρικό GTO

Ένα συμμετρικό GTO μπορεί να μπλοκάρει την τάση τόσο προς τα εμπρός όσο και προς την αντίστροφη κατεύθυνση.Αυτό το καθιστά χρήσιμο σε κυκλώματα όπου απαιτείται χειρισμός αντίστροφης τάσης.Ωστόσο, αυτή η δομή είναι λιγότερο συνηθισμένη επειδή συνήθως περιλαμβάνει συμβιβασμούς απόδοσης σε σύγκριση με τον ασύμμετρο τύπο.

Κατά τη λειτουργία, ένα GTO μπορεί να παραμείνει σε λειτουργία μπλοκαρίσματος προς τα εμπρός όταν υπάρχει θετική τάση ανόδου αλλά δεν εφαρμόζεται σήμα πύλης.Μόλις εφαρμοστεί μια σκανδάλη πύλης, η συσκευή εισέρχεται σε λειτουργία αγωγιμότητας προς τα εμπρός και το ρεύμα ρέει από την άνοδο στην κάθοδο.Υπό αντίστροφη προκατάληψη, η συμπεριφορά εξαρτάται από τον τύπο GTO: ένα συμμετρικό GTO μπορεί να μπλοκάρει την αντίστροφη τάση, ενώ ένα ασύμμετρο GTO συνήθως δεν μπορεί και επομένως βασίζεται σε μια εξωτερική αντιπαράλληλη δίοδο.

Χαρακτηριστικά τάσης και ρεύματος GTO

• Μέσα μπλοκάρισμα προς τα εμπρός, ρέει μόνο ένα μικρό ρεύμα διαρροής

• Μέσα αγωγιμότητα προς τα εμπρός, η συσκευή μεταφέρει υψηλό ρεύμα με χαμηλή πτώση τάσης

• Μέσα αντίστροφο μπλοκάρισμα, υπάρχει ένα μικρό ρεύμα αντίστροφης διαρροής

Η συσκευή ενεργοποιείται με σήμα πύλης και σβήνει με αρνητικό ρεύμα πύλης, επιτρέποντας την ελεγχόμενη εναλλαγή χωρίς εξωτερική εναλλαγή.

Οφέλη και περιορισμοί του GTO

Οφέλη

• Ενεργοποίηση και απενεργοποίηση ελεγχόμενη από πύλη

• Δεν χρειάζονται εξωτερικά κυκλώματα μεταγωγής

• Ικανότητα χειρισμού υψηλών επιπέδων τάσης και ρεύματος

• Αξιόπιστο σε απαιτητικές βιομηχανικές εφαρμογές

Περιορισμοί

• Απαιτεί ισχυρή κίνηση της πύλης, ειδικά για απενεργοποίηση

• Μεγαλύτερες απώλειες αγωγιμότητας σε σύγκριση με το SCR

• Μικρότερη ταχύτητα μεταγωγής από τις σύγχρονες συσκευές

• Απαιτεί κυκλώματα προστασίας για ασφαλή λειτουργία

Εφαρμογές GTO

Οι GTO χρησιμοποιούνται κυρίως σε συστήματα υψηλής τάσης, υψηλής ισχύος όπου η συχνότητα μεταγωγής είναι σχετικά χαμηλή, αλλά απαιτείται ακόμα ελεγχόμενη ενεργοποίηση και απενεργοποίηση.Σε κινητήρες και μεταβλητές συχνότητες, βοηθούν στη ρύθμιση της μεγάλης ροής ισχύος σε βιομηχανικό εξοπλισμό.Σε μετατροπείς και μετατροπείς, χρησιμοποιούνται όπου απαιτείται ισχυρός χειρισμός ρεύματος και αξιόπιστη απόδοση μεταγωγής υπό βαρύ φορτίο.

Οι GTO έχουν επίσης χρησιμοποιηθεί ευρέως σε συστήματα έλξης, συμπεριλαμβανομένων των ηλεκτρικών μηχανών και άλλων εφαρμογών σιδηροδρομικών μεταφορών, όπου η ηλεκτρική καταπόνηση είναι υψηλή και οι συνθήκες λειτουργίας απαιτητικές.Στη μετάδοση HVDC και σε άλλα συστήματα ισχύος κλίμακας κοινής ωφέλειας, εκτιμώνται για την ικανότητά τους να ελέγχουν το μεγάλο ρεύμα και την υψηλή τάση πιο αποτελεσματικά από τις συσκευές που προορίζονται για ταχύτερη αλλά ελαφρύτερη μεταγωγή.

GTO εναντίον Σύγχρονων Συσκευών

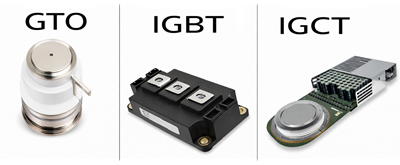

Εικόνα 6. GTO vs IGBT vs IGCT

Χαρακτηριστικό	GTO	IGBT	IGCT
Έλεγχος	Ελεγχόμενο από ρεύμα	Ελεγχόμενη από τάση	Βελτιωμένος έλεγχος ρεύματος
Ταχύτητα εναλλαγής	Μέτρια	Ψηλά	Πολύ ψηλά
Power Handling	Πολύ ψηλά	Μέτρια προς υψηλή	Πολύ ψηλά
Gate Drive	Ψηλά	Χαμηλό	Μέτρια
Αποτελεσματικότητα	Μέτρια	Ψηλά	Πολύ ψηλά

Συμπέρασμα

Το θυρίστορ GTO είναι μια σημαντική συσκευή που βελτίωσε τον έλεγχο σε συστήματα υψηλής ισχύος.Αν και οι σύγχρονες συσκευές όπως το IGBT και το IGCT είναι πλέον πιο κοινές, το GTO εξακολουθεί να χρησιμοποιείται σε πολλές υπάρχουσες εφαρμογές.Η κατανόηση του GTO βοηθά στη δημιουργία ισχυρών θεμελίων στα ηλεκτρονικά ισχύος και στην ανάπτυξή τους.Παραμένει ένα πολύτιμο θέμα για όποιον μαθαίνει ηλεκτρονικά ισχύος.υψηλή τάση και ρεύμα.
