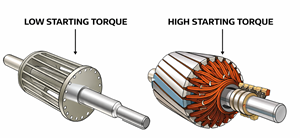

Οι επαγωγικοί κινητήρες μπορεί να φαίνονται παρόμοιοι, αλλά ο σχεδιασμός του ρότορα αλλάζει τον τρόπο λειτουργίας τους.Από τις μικρές συσκευές έως τις βαριές βιομηχανικές μηχανές, ο τύπος του ρότορα επηρεάζει σε μεγάλο βαθμό την εκκίνηση, τον έλεγχο και την απόδοση.Μπορεί να έχετε δει αυτούς τους κινητήρες σε καθημερινό εξοπλισμό χωρίς να το καταλάβετε.Σε αυτό το άρθρο, ας συζητήσουμε τον ρότορα κλωβού σκίουρου έναντι του δρομέα περιτυλιγμένου, συμπεριλαμβανομένης της κατασκευής, της λειτουργίας, των χαρακτηριστικών, των πλεονεκτημάτων και των εφαρμογών τους.

Κατάλογος

Τι είναι ένας ρότορας κλουβιού σκίουρου;

Α ρότορας κλουβιού σκίουρου είναι ένα κυλινδρικό περιστρεφόμενο τμήμα κατασκευασμένο από πλαστικοποιημένο ατσάλι με αγώγιμες ράβδοι τοποθετείται σε υποδοχές κατά μήκος του.Αυτά τα μπαρ, συνήθως αλουμίνιο ή χαλκό, συνδέονται με τελικοί δακτύλιοι να σχηματίσει ένα κλειστό κύκλωμα.

Αυτός ο σχεδιασμός αφαιρεί την ανάγκη για εξωτερικές ηλεκτρικές συνδέσεις.Η δομή του μοιάζει με κλουβί, γι' αυτό και ονομάζεται α ρότορας κλουβιού σκίουρου.

Τι είναι ο ρότορας πληγής;

Α τυλιγμένο ρότορα, επίσης γνωστό ως α ρότορας δακτυλίου ολίσθησης, χρήσεις μονωμένες περιελίξεις αντί για μπαρ.Αυτές οι περιελίξεις συνδέονται με δακτυλίους ολίσθησης που είναι τοποθετημένοι στο άξονας, με βούρτσες παροχή ηλεκτρικής επαφής.

Αυτή η ρύθμιση επιτρέπει την προσθήκη εξωτερικής αντίστασης στο κύκλωμα του ρότορα.Ως αποτέλεσμα, ο κινητήρας μπορεί να προσφέρει ισχυρότερη απόδοση εκκίνησης και καλύτερο έλεγχο κατά τη λειτουργία.

Δομή Κλουβιού Σκίουρου και Ρότορα Πληγής

/p>

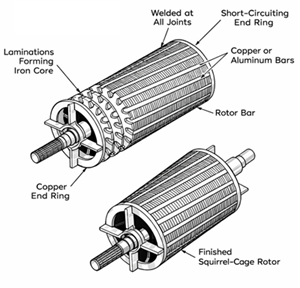

Εικόνα 2. Κατασκευή ρότορα κλουβιού σκίουρου με ράβδους και τελικούς δακτυλίους

Squirrel Cage Rotor

• Πολυστρωματικός πυρήνας από χάλυβα για μείωση των απωλειών ενέργειας

• Ράβδοι ρότορα αλουμινίου ή χαλκού

• Τελικοί δακτύλιοι που βραχυκυκλώνουν τις ράβδους

• Λοξές ράβδοι για μείωση του θορύβου και των κραδασμών

• Άξονας για μηχανική στήριξη

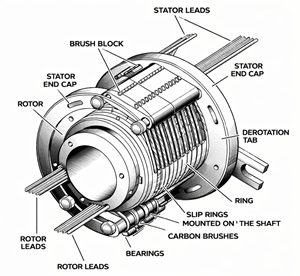

Σχήμα 3. Κατασκευή ρότορα περιτυλίγματος (μοτέρ δακτυλίου ολίσθησης).

Ρότορας πληγής

• Πυρήνας από πλαστικοποιημένο χάλυβα

• Τριφασικές περιελίξεις ρότορα

• Δακτύλιοι ολίσθησης τοποθετημένοι στον άξονα

• Βούρτσες άνθρακα

• Σύστημα εξωτερικής αντίστασης

Βασική λειτουργία και των δύο ρότορων

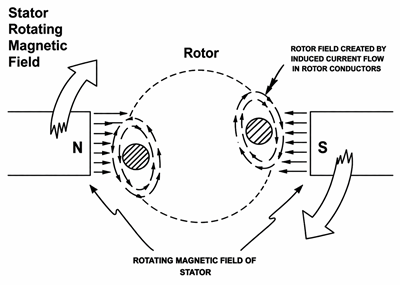

Εικόνα 4. Βασική αρχή λειτουργίας του κινητήρα επαγωγής (Squirrel Cage and Wound Rotor)

Και οι δύο ρότορες λειτουργούν με ηλεκτρομαγνητική επαγωγή.

Squirrel Cage Rotor

Ο στάτορας παράγει ένα περιστρεφόμενο μαγνητικό πεδίο που προκαλεί ρεύμα στις ράβδους του δρομέα.Αυτή η αλληλεπίδραση δημιουργεί ροπή και προκαλεί την περιστροφή του κινητήρα.

Ο ρότορας λειτουργεί πάντα ελαφρώς πιο αργά από το μαγνητικό πεδίο.Αυτή η διαφορά ονομάζεται ολίσθηση και είναι σημαντική για την παραγωγή ροπής.

Ρότορας πληγής

Ισχύει η ίδια αρχή.Ωστόσο, κατά την εκκίνηση προστίθεται εξωτερική αντίσταση.

Αυτό αυξάνει την αντίσταση του ρότορα, βελτιώνει τη ροπή εκκίνησης και μειώνει το ρεύμα εκκίνησης.Καθώς ο κινητήρας επιταχύνει, η αντίσταση αφαιρείται σταδιακά.

Κύρια χαρακτηριστικά κάθε ρότορα

Squirrel Cage Rotor

• Χωρίς βούρτσες ή δακτυλίους ολίσθησης

• Δεν υπάρχει σύνδεση εξωτερικού ρότορα

• Συμπαγής και εύκολη στην εγκατάσταση δομή

• Απαιτεί ελάχιστο σέρβις

Ρότορας πληγής

• Εξωτερική πρόσβαση στο κύκλωμα του ρότορα

• Ρυθμιζόμενη αντίσταση

• Ισχυρή απόδοση εκκίνησης

• Ομαλή επιτάχυνση

• Ευέλικτο έλεγχο ταχύτητας

Συντήρηση και Σύγκριση Κόστους

Κινητήρες κλουβιού σκίουρου έχουν χαμηλότερες ανάγκες συντήρησης και χαμηλότερο κόστος επειδή δεν χρησιμοποιούν βούρτσες ή δαχτυλίδια ολίσθησης.

Μοτέρ ρότορα τυλιγμένου απαιτούν περισσότερη προσοχή και έχουν υψηλότερο κόστος λόγω πρόσθετων εξαρτημάτων όπως δακτυλίους ολίσθησης, βούρτσες και συστήματα εξωτερικής αντίστασης.

Πού χρησιμοποιούνται αυτοί οι κινητήρες;

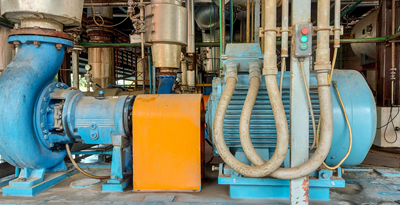

Εικόνα 5. Βιομηχανικό σύστημα άντλησης νερού

Squirrel Cage Rotor

• Ανεμιστήρες και φυσητήρες

• Αντλίες

• Συμπιεστές

• Συστήματα HVAC

• Γενικά βιομηχανικά μηχανήματα

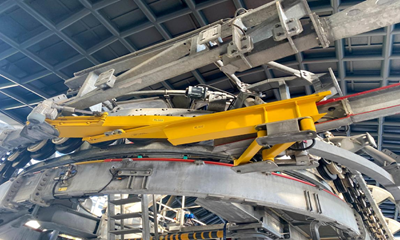

Εικόνα 6. Μεταφορείς και συστήματα βαριάς βιομηχανίας

Ρότορας πληγής

• Γερανοί και ανυψωτικά

• Μεταφορείς

• Μύλοι και θραυστήρες

• Βαριά βιομηχανικά συστήματα

Σύγκριση Squirrel Cage εναντίον Wound Rotor

Χαρακτηριστικό	Σκίουρος Κλουβί ρότορα	Πληγή Rotor (Rotor Slip Ring Rotor)
Κατασκευή	Απλός και συμπαγής σχεδιασμός	Πιο πολύπλοκο με επιπλέον εξαρτήματα
Σχεδιασμός ρότορα	Ράβδοι αλουμινίου ή χαλκού με άκρο δαχτυλίδια	Τριφασικές περιελίξεις με ολίσθηση δαχτυλίδια
Ηλεκτρική Σύνδεση	Δεν υπάρχει σύνδεση εξωτερικού ρότορα	Εξωτερική σύνδεση μέσω ολίσθησης δαχτυλίδια και βούρτσες
Ροπή εκκίνησης	Μέτρια	Ψηλά
Τρέχον εκκίνησης	Ψηλά	Χαμηλότερο με εξωτερική αντίσταση
Έλεγχος ταχύτητας	Περιορισμένη	Καλύτερος έλεγχος με χρήση αντίστασης
Αποτελεσματικότητα	Υψηλότερο σε κανονική λειτουργία	Ελαφρώς χαμηλότερα λόγω επιπλέον απώλειες
Συντήρηση	Χαμηλή συντήρηση	Απαιτεί τακτική συντήρηση
Ανθεκτικότητα	Δυνατό και με μεγάλη διάρκεια	Χαμηλότερο λόγω φθοράς των βουρτσών
Κόστος	Χαμηλότερο αρχικό κόστος	Υψηλότερη αρχική και συντήρηση κόστος

Συμπέρασμα

Και οι δύο ρότορες έχουν διαφορετικές αντοχές με βάση το σχεδιασμό τους.Ένας ρότορας κλωβού σκίουρου είναι απλός, χαμηλού κόστους και εύκολος στη συντήρηση, ενώ ένας τυλιγμένος ρότορας προσφέρει καλύτερη ροπή εκκίνησης και έλεγχο.Η επιλογή του σωστού εξαρτάται από το φορτίο και τις ανάγκες εφαρμογής.
