Μάθετε τη δομή, το διάγραμμα, την εργασία και τον προγραμματισμό μικροελεγκτών ATmega
2026-04-10 338

Οι μικροελεγκτές ATmega χρησιμοποιούνται σε πολλά ηλεκτρονικά συστήματα καθώς είναι εύχρηστοι, αξιόπιστοι και ευέλικτοι.Μπορούν να διαβάζουν εισόδους, να επεξεργάζονται δεδομένα και να ελέγχουν τα αποτελέσματα, γεγονός που τα καθιστά ιδανικά σε έργα όπως η ρομποτική, ο αυτοματισμός και τα ενσωματωμένα συστήματα.Σε αυτό το άρθρο, θα μάθετε τι είναι οι μικροελεγκτές ATmega, πώς λειτουργούν εσωτερικά, τα χαρακτηριστικά, τους τύπους και πώς να τους προγραμματίσετε.

Κατάλογος

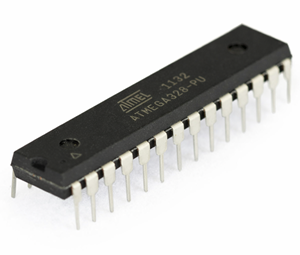

Εικόνα 1. Μικροελεγκτής ATmega328 (Πακέτο DIP)

Τι είναι ένας μικροελεγκτής ATMega;

An Μικροελεγκτής ATmega είναι ένα συμπαγές ολοκληρωμένο κύκλωμα σχεδιασμένο για ενσωματωμένα συστήματα, που συνδυάζει λειτουργίες επεξεργασίας, μνήμης και περιφερειακών σε ένα μόνο τσιπ.Ανήκει στο Οικογένεια AVR, αρχικά που αναπτύχθηκε από την Atmel και τώρα που παράγεται από την Microchip Technology.

Μέσα στη συσκευή, ενσωματώνει α κεντρική μονάδα επεξεργασίας (CPU), Μνήμη Flash για αποθήκευση προγραμμάτων, SRAM για προσωρινά δεδομένα και EEPROM για μη πτητική αποθήκευση.Περιλαμβάνει επίσης ακροδέκτες εισόδου/εξόδου και ενσωματωμένα περιφερειακά, όπως χρονόμετρα, μετατροπείς αναλογικού σε ψηφιακό (ADC) και διεπαφές επικοινωνίας όπως UART, SPI και I2C.

Οι μικροελεγκτές ATmega χρησιμοποιούν ένα Αρχιτεκτονική RISC 8 bit, που επιτρέπει την αποτελεσματική εκτέλεση εντολών με χαμηλή κατανάλωση ενέργειας.Λόγω της ισορροπημένης απόδοσης και των ενσωματωμένων χαρακτηριστικών τους, χρησιμοποιούνται ευρέως σε ενσωματωμένες εφαρμογές που κυμαίνονται από βασικά συστήματα ελέγχου έως πλατφόρμες ανάπτυξης όπως το Arduino Uno.

Αρχιτεκτονική και Αρχή Εργασίας ATmega

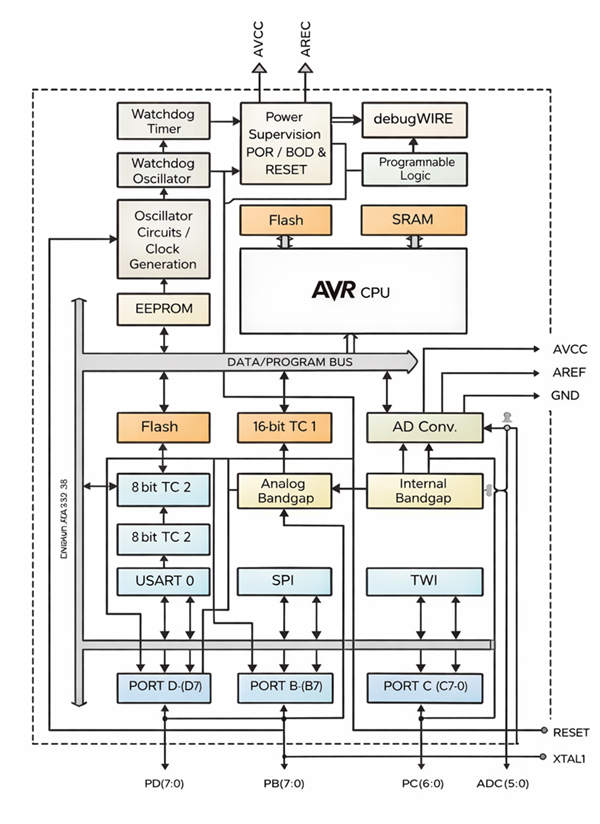

Εικόνα 2. Εσωτερική Αρχιτεκτονική ATmega328

Το Μικροελεγκτής ATmega λειτουργεί μέσω α συνεχής κύκλος εκτέλεσης εντολών που του επιτρέπει να επεξεργάζεται εργασίες σε πραγματικό χρόνο.Όταν ενεργοποιηθεί, το σύστημα αρχίζει να εκτελεί το πρόγραμμα που είναι αποθηκευμένο στη μνήμη Flash.

Η λειτουργία ακολουθεί μια τυπική ακολουθία γνωστή ως το ανάκτηση → αποκωδικοποίηση → εκτέλεση κύκλου.Πρώτα, η CPU λαμβάνει μια οδηγία από τη μνήμη προγράμματος.Στη συνέχεια, η μονάδα ελέγχου αποκωδικοποιεί την εντολή για να καθορίσει την απαιτούμενη ενέργεια.Τέλος, η CPU εκτελεί την εντολή χρησιμοποιώντας την αριθμητική λογική μονάδα (ALU) και εσωτερικούς καταχωρητές.Αυτός ο κύκλος επαναλαμβάνεται συνεχώς, επιτρέποντας στον μικροελεγκτή να εκτελεί προγραμματισμένες εργασίες.

Το ATmega χρησιμοποιεί α Αρχιτεκτονική του Χάρβαρντ, που διαχωρίζει τη μνήμη προγράμματος και τη μνήμη δεδομένων.Αυτό επιτρέπει στο σύστημα να έχει πρόσβαση σε οδηγίες και δεδομένα ταυτόχρονα, βελτιώνοντας την αποτελεσματικότητα της εκτέλεσης.

Κατά τη λειτουργία, διαφορετικές εσωτερικές μονάδες λειτουργούν μαζί με την CPU.Ο μικροελεγκτής διαβάζει δεδομένα, το επεξεργάζεται μέσω του κύκλου διδασκαλίας και ενημερώνει ανάλογα τα αποτελέσματα.Όλες οι δραστηριότητες συγχρονίζονται με το ρολόι του συστήματος, διασφαλίζοντας σωστό χρονισμό και σταθερή λειτουργία.

Μπλοκ διάγραμμα μικροελεγκτή ATmega

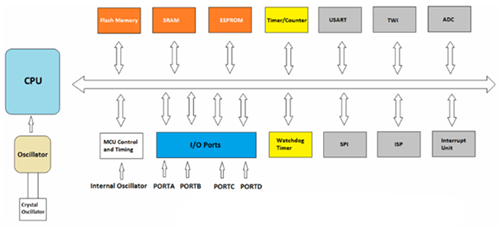

Εικόνα 3. Μπλοκ διάγραμμα μικροελεγκτή ATmega

• CPU (Κεντρική Μονάδα Επεξεργασίας) → Εκτελεί οδηγίες και ελέγχει όλες τις λειτουργίες του συστήματος

• Flash Memory → Αποθηκεύει τον κωδικό προγράμματος που εκτελεί ο μικροελεγκτής

• SRAM → Διατηρεί προσωρινά δεδομένα κατά την εκτέλεση του προγράμματος

• EEPROM → Αποθηκεύει μη πτητικά δεδομένα που πρέπει να διατηρηθούν μετά την κατάργηση του ρεύματος

• Θύρες I/O → Διασύνδεση με εξωτερικά εξαρτήματα όπως αισθητήρες, διακόπτες και οθόνες

• ADC (Analog-to-Digital Converter) → Μετατρέπει τα αναλογικά σήματα εισόδου σε ψηφιακές τιμές για επεξεργασία

• Χρονοδιακόπτες/Μετρητές → Χειριστείτε λειτουργίες χρονισμού, καθυστερήσεις και καταμέτρηση συμβάντων

• Διεπαφές επικοινωνίας (UART, SPI, I2C) → Ενεργοποίηση ανταλλαγής δεδομένων με άλλες συσκευές και συστήματα

• Σύστημα ρολογιού (ταλαντωτής) → Παρέχει σήματα χρονισμού για τον συντονισμό όλων των εσωτερικών λειτουργιών

• Μονάδα διακοπής → Χειρίζεται συμβάντα υψηλής προτεραιότητας που απαιτούν άμεση ανταπόκριση

Διαμόρφωση Pinout ATmega

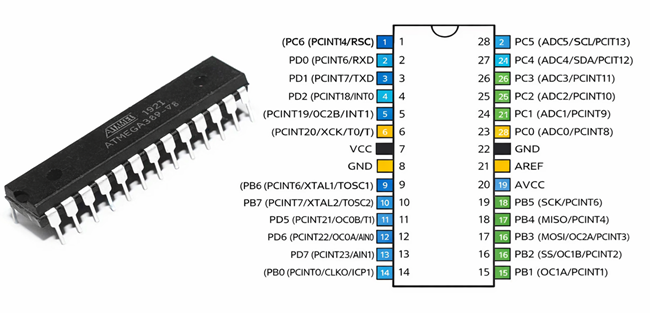

Εικόνα 4. Διάγραμμα μικροελεγκτή και Pinout ATmega328

• Ψηφιακές ακίδες εισόδου/εξόδου → Χρησιμοποιείται για γενικές λειτουργίες εισόδου και εξόδου, όπως διακόπτες ανάγνωσης ή ελέγχου LED και ρελέ

• Αναλογικές ακίδες εισόδου (ADC Pins) → Αποδεχτείτε αναλογικά σήματα από αισθητήρες και μετατρέψτε τα σε ψηφιακά δεδομένα για επεξεργασία

• Πινέζες τροφοδοσίας (VCC, GND) → Παρέχετε την απαιτούμενη τάση λειτουργίας και σύνδεση γείωσης για τον μικροελεγκτή

• Pins επικοινωνίας (UART, SPI, I2C) → Ενεργοποίηση σειριακής επικοινωνίας με εξωτερικές συσκευές όπως μονάδες, οθόνες και άλλους μικροελεγκτές

• Καρφίτσες ρολογιού (XTAL1, XTAL2) → Σύνδεση σε εξωτερικό ταλαντωτή κρυστάλλου για ακριβή χρονισμό (προαιρετικό εάν χρησιμοποιείτε εσωτερικό ταλαντωτή)

• Επαναφορά καρφίτσας (RESET) → Επανεκκινεί τον μικροελεγκτή και αρχικοποιεί την εκτέλεση του προγράμματος από την αρχή

Λειτουργίες και προδιαγραφές ATmega

Κατηγορία	Παράμετρος	Περιγραφή
Πυρήνας	Τύπος CPU	8-bit AVR RISC αρχιτεκτονική
Πυρήνας	Ταχύτητα ρολογιού	Έως 20 MHz
Μνήμη	Φλας	32 KB (πρόγραμμα αποθήκευση)
Μνήμη	SRAM	2 KB (προσωρινά δεδομένα)
Μνήμη	EEPROM	1 KB (μη πτητικό αποθήκευση)
I/O	Ψηφιακές καρφίτσες	Έως 23 γραμμές I/O
Αναλογικό	ADC	6 κανάλια, 10-bit ανάλυση
Επικοινωνία	Διεπαφές	UART, SPI, I2C
Δύναμη	Τάση λειτουργίας	1,8V – 5,5V
Χαρακτηριστικό	Αρχιτεκτονική	Αρχιτεκτονική του Χάρβαρντ
Χαρακτηριστικό	Κατανάλωση ρεύματος	Λειτουργία χαμηλής ισχύος
Χαρακτηριστικό	Προγραμματισμός	Υποστηρίζει το Embedded C και Arduino IDE

Τύποι μικροελεγκτών ATmega

ATmega8

Ο ATmega8 είναι ένας συμπαγής μικροελεγκτής που χρησιμοποιείται σε βασικά ενσωματωμένα συστήματα.Το ATmega8 παρέχει αρκετή μνήμη και ακίδες εισόδου/εξόδου για απλές εργασίες, όπως ο έλεγχος των LED, η ανάγνωση κουμπιών ή ο χειρισμός μικρών έργων που βασίζονται σε αισθητήρες.

ATmega16

Το ATmega16 προσφέρει περισσότερους πόρους σε σύγκριση με το ATmega8, συμπεριλαμβανομένης πρόσθετης μνήμης και μεγαλύτερου αριθμού ακίδων I/O.Αυτό του επιτρέπει να χειρίζεται πιο σύνθετες εργασίες, όπως ο έλεγχος πολλών συσκευών ταυτόχρονα.Το ATmega16 χρησιμοποιείται συνήθως σε εφαρμογές όπως συστήματα ελέγχου κινητήρα, ψηφιακές οθόνες και μικρά έργα αυτοματισμού όπου απαιτείται μεγαλύτερη ευελιξία.

ATmega32

Το ATmega32 βασίζεται στις δυνατότητες του ATmega16 παρέχοντας βελτιωμένη απόδοση και πρόσθετα χαρακτηριστικά.Το ATmega32 υποστηρίζει πιο προηγμένες λειτουργίες, καθιστώντας το κατάλληλο για συστήματα που απαιτούν σταθερή και συνεχή επεξεργασία.Αυτός ο μικροελεγκτής εφαρμόζεται σε ρυθμίσεις βιομηχανικού ελέγχου, συστήματα επικοινωνίας και εφαρμογές που χρειάζονται αξιόπιστη απόδοση για μεγάλες περιόδους.

ATmega328P

Ο ATmega328P είναι ένας από τους πιο ευρέως χρησιμοποιούμενους μικροελεγκτές της οικογένειας ATmega.Το ATmega328P είναι γνωστό για την ισορροπία μεταξύ απόδοσης και ευκολίας χρήσης.Αυτό το τσιπ χρησιμοποιείται στο Arduino Uno, γεγονός που το καθιστά ιδανικό για εκμάθηση, δημιουργία πρωτοτύπων και ανάπτυξη εφαρμογών.

ATmega2560

Ο ATmega2560 είναι ένας πιο προηγμένος μικροελεγκτής που έχει σχεδιαστεί για μεγάλα και πολύπλοκα έργα.Το ATmega2560 έχει πολύ μεγαλύτερο αριθμό pins και αποτελεσματικά μεγαλύτερη μνήμη, επιτρέποντάς του να διαχειρίζεται πολλές εργασίες ταυτόχρονα.Το ATmega2560 χρησιμοποιείται σε συστήματα που απαιτούν πολλές συνδέσεις, όπως ρομποτική, μεγάλα συστήματα αυτοματισμού και έργα που περιλαμβάνουν πολλαπλούς αισθητήρες και εξόδους.Αυτός ο μικροελεγκτής χρησιμοποιείται σε πλακέτες όπως το Arduino Mega.

Πώς να προγραμματίσετε τους μικροελεγκτές ATmega

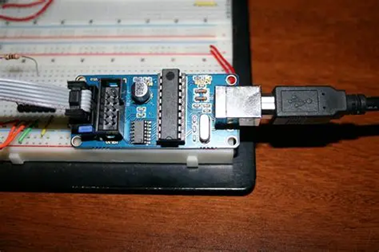

Εικόνα 5. Ρύθμιση προγραμματισμού μικροελεγκτή ATmega

Προγραμματισμός μικροελεγκτή ATmega μέσα γράφοντας ένα σύνολο οδηγιών που λένε στο τσιπ τι να κάνει, όπως να ανάψει ένα LED, να διαβάσει έναν αισθητήρα ή να ελέγξει έναν κινητήρα.Αυτές οι οδηγίες είναι συνήθως γραμμένες Ενσωματωμένο C, η οποία είναι μια κοινή γλώσσα προγραμματισμού για μικροελεγκτές.

Η διαδικασία ξεκινά γράφοντας τον κώδικά σας χρησιμοποιώντας ένα εργαλείο λογισμικού όπως AVR-GCC ή το Arduino IDE.Αφού γραφτεί ο κώδικας, γίνεται μεταγλώττιση, που σημαίνει ότι μετατρέπεται σε κώδικα μηχανής που μπορεί να κατανοήσει ο μικροελεγκτής.Αυτός ο κωδικός μηχανής στη συνέχεια μεταφορτώνεται στο τσιπ ATmega χρησιμοποιώντας ένα προγραμματιστή ή USB σύνδεση, ανάλογα με τη ρύθμιση.

Μόλις μεταφορτωθεί το πρόγραμμα, ο μικροελεγκτής αρχίζει να το εκτελεί αυτόματα όταν ενεργοποιηθεί.Ακολουθεί τις οδηγίες βήμα προς βήμα, διαβάζοντας συνεχώς εισόδους, επεξεργάζεται δεδομένα και ελέγχοντας τις εξόδους.

Εάν είστε νέος στον μικροελεγκτή, η χρήση πλακών όπως το Arduino Uno κάνει τον προγραμματισμό πολύ πιο εύκολο.Σας επιτρέπει να γράφετε, να μεταγλωττίζετε και να μεταφορτώνετε κώδικα απευθείας μέσω μιας απλής διεπαφής χωρίς να χρειάζεστε επιπλέον υλικό.

Έργο LED που αναβοσβήνει με ATmega16

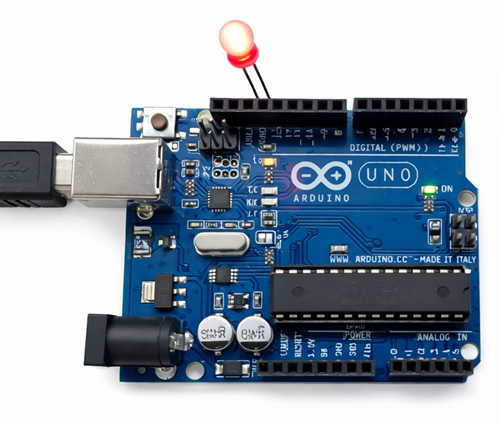

Εικόνα 6. Παράδειγμα εξόδου LED Arduino Uno

Αυτό είναι ένα από τα βασικά και χρήσιμα έργα που μπορείτε να κάνετε με έναν μικροελεγκτή ATmega.Ο στόχος είναι απλός: ανάβει και σβήνει επανειλημμένα ένα LED.Αυτό σας βοηθά να κατανοήσετε πώς ο μικροελεγκτής ελέγχει τις ακίδες εξόδου.

Συστατικά που χρειάζονται:

• Μικροελεγκτής ATmega16

• LED

• Αντίσταση 220Ω

• Σύρματα ψωμιού και βραχυκυκλωτήρα

• Τροφοδοτικό (5V)

• Προγραμματιστής (για μεταφόρτωση κώδικα)

Πώς λειτουργεί το κύκλωμα:

Το LED συνδέεται σε μία από τις ακίδες εξόδου του ATmega16 (για παράδειγμα, PORTB).Η αντίσταση χρησιμοποιείται για τον περιορισμό του ρεύματος, ώστε το LED να μην καταστραφεί.Όταν ο μικροελεγκτής στέλνει σήμα HIGH, το LED ανάβει.Όταν στέλνει σήμα LOW, το LED σβήνει.

Παράδειγμα κώδικα (ενσωματωμένος C):

#περιλαμβάνω
#περιλαμβάνω

int main (κενό)
{
    DDRB |= (1 << PB0);

    ενώ (1)
    {
        PORTB |= (1 << PB0);
        _delay_ms(1000);

        PORTB &= ~(1 << PB0);
        _delay_ms(1000);
    }
}

Εφαρμογές Μικροελεγκτών ATmega

Ρομπότ Arduino - Το ATmega328P χρησιμοποιείται σε πλακέτες Arduino Uno για τον έλεγχο μικρών ρομπότ.Διαβάζει δεδομένα από αισθητήρες και ελέγχει τους κινητήρες για να κινούνται και να αποφεύγουν εμπόδια.

Οικιακός Αυτοματισμός - Τα τσιπ ATmega μπορούν να ελέγχουν φώτα, ανεμιστήρες και συσκευές.Για παράδειγμα, μπορείτε να το χρησιμοποιήσετε με ένα ρελέ και μια μονάδα Bluetooth για να ενεργοποιήσετε ή να απενεργοποιήσετε τις συσκευές χρησιμοποιώντας το τηλέφωνό σας.

Συστήματα Παρακολούθησης Θερμοκρασίας - Το ATmega λειτουργεί με αισθητήρες όπως LM35 ή DHT11 για τη μέτρηση της θερμοκρασίας και της υγρασίας.Τα δεδομένα μπορούν να εμφανιστούν σε μια οθόνη ή να σταλούν σε άλλη συσκευή.

Έλεγχος κινητήρα - Τα ATmega16 και ATmega32 χρησιμοποιούνται για τον έλεγχο των κινητήρων.Μπορούν να προσαρμόσουν την ταχύτητα και την κατεύθυνση του κινητήρα χρησιμοποιώντας απλά σήματα.

Απλός Βιομηχανικός Έλεγχος - Το ATmega χρησιμοποιείται σε μικρές μηχανές για βασικές εργασίες ελέγχου όπως χρονόμετρα, μεταγωγή και παρακολούθηση σημάτων.

Ηλεκτρονικές συσκευές και έργα DIY - Το ATmega χρησιμοποιείται σε μικρές συσκευές όπως τηλεχειριστήρια, ψηφιακά ρολόγια και έργα οικιακής χρήσης.

Έργα αισθητήρων - Το ATmega μπορεί να διαβάσει δεδομένα από αισθητήρες όπως αισθητήρες φωτός, κίνησης ή πίεσης και να αντιδράσει με βάση το πρόγραμμα.

Πλεονεκτήματα και μειονεκτήματα των μικροελεγκτών ATmega

Πλεονεκτήματα:

Εύκολο στη χρήση - Η απλή αρχιτεκτονική και η ευρεία υποστήριξη το καθιστούν κατάλληλο εάν είστε νέος στον μικροελεγκτή.

Χαμηλή κατανάλωση ενέργειας - Λειτουργεί καλά σε συστήματα που τροφοδοτούνται με μπαταρία και φορητές συσκευές.

Ενσωματωμένα χαρακτηριστικά - Περιλαμβάνει χρονόμετρα, ADC και διεπαφές επικοινωνίας, μειώνοντας την ανάγκη για επιπλέον εξαρτήματα.

Οικονομικά - Προσιτό και ευρέως διαθέσιμο για διαφορετικούς τύπους έργων.

Ευέλικτο και αξιόπιστο - Μπορεί να χειριστεί διάφορες εργασίες σε ενσωματωμένα συστήματα με σταθερή απόδοση.

Μειονεκτήματα:

Περιορισμένη ισχύς επεξεργασίας - Ως μικροελεγκτής 8-bit, δεν είναι κατάλληλος για πολύπλοκες ή υψηλής ταχύτητας εργασίες.

Περιορισμένη μνήμη - Μικρότερη μνήμη σε σύγκριση με πιο προηγμένους μικροελεγκτές.

Δεν είναι ιδανικό για προηγμένες εφαρμογές - Λιγότερο κατάλληλο για συστήματα που απαιτούν υψηλή απόδοση, όπως τεχνητή νοημοσύνη ή βαριά επεξεργασία δεδομένων.

Πιο αργό σε σύγκριση με τα σύγχρονα MCU - Δεν μπορεί να ταιριάξει με την ταχύτητα μικροελεγκτών 32 bit όπως συστήματα που βασίζονται σε ARM.

ATmega εναντίον άλλων μικροελεγκτών

Χαρακτηριστικό	ATmega	PIC	ΑΡΜ (Cortex-M)
Αρχιτεκτονική	8-bit AVR	8-bit / 16-bit	32-bit
Ταχύτητα ρολογιού	Έως ~20 MHz	Έως ~64 MHz (ποικίλλει)	48 MHz έως 400+ MHz
Απόδοση	Μέτρια	Μέτρια	Ψηλά
Ευκολία χρήσης	Πολύ εύκολο	Μεσαίο	Πιο πολύπλοκο
Κατανάλωση ρεύματος	Χαμηλό	Χαμηλό	Πολύ χαμηλό (προχωρημένο τρόποι λειτουργίας)
Μέγεθος Μνήμης	Περιορισμένη	Περιορισμένη έως μέτρια	Μεγάλο
I/O Pins	Μέτρια	Μεγάλη γκάμα	Ψηλά
Ψήφισμα ADC	10-bit	10–12 bit	12–16-bit
Επικοινωνία	UART, SPI, I2C	UART, SPI, I2C, CAN	UART, SPI, I2C, CAN, USB, Ethernet
Εργαλεία Ανάπτυξης	Arduino IDE, AVR-GCC	MPLAB	Keil, STM32Cube, άλλοι
Κόστος	Χαμηλό	Χαμηλή έως μέτρια	Μέτρια
Επεκτασιμότητα	Περιορισμένη	Μέτρια	Ψηλά
Πραγματικός Χρόνος Δυνατότητα	Βασικό	Καλό	Προχωρημένο
Οικοσύστημα	Δυνατό (Arduino)	Ισχυρό (Microchip)	Πολύ δυνατά (πολλά πωλητές)
Καλύτερο για	Αρχάριοι, απλοί συστήματα	Βιομηχανικός έλεγχος	Προηγμένες εφαρμογές

Συμπέρασμα

Οι μικροελεγκτές ATmega είναι ένα καλό σημείο εκκίνησης για εκμάθηση και κατασκευή ηλεκτρονικών συστημάτων.Παρέχουν αρκετές δυνατότητες για να χειριστούν πολλές εργασίες, από απλά έργα όπως ο έλεγχος LED έως πιο προηγμένες εφαρμογές όπως ο αυτοματισμός και η ρομποτική.Παρόλο που έχουν ορισμένους περιορισμούς σε σύγκριση με πιο ισχυρούς μικροελεγκτές, εξακολουθούν να χρησιμοποιούνται συνήθως λόγω της ευκολίας προγραμματισμού, της οικονομικής αποδοτικότητας και της αξιοπιστίας τους.Εάν μαθαίνετε ενσωματωμένα συστήματα ή εργάζεστε σε πρακτικά έργα, το ATmega είναι μια ισχυρή και χρήσιμη επιλογή.
