Εκκίνηση τριών σημείων: Εργασία, εξαρτήματα και χρήσεις
2026-04-10 215

Η εκκίνηση ενός κινητήρα συνεχούς ρεύματος μπορεί να προκαλέσει πολύ υψηλό ρεύμα, το οποίο μπορεί να βλάψει το σύστημα εάν δεν ελέγχεται σωστά.Ένας εκκινητής τριών σημείων βοηθά στον έλεγχο αυτού του ρεύματος και προστατεύει τον κινητήρα κατά την εκκίνηση.Σε αυτό το άρθρο, ας συζητήσουμε τα βασικά, τα εξαρτήματα, την εργασία, τα οφέλη, τη σύγκριση, τις χρήσεις και την ασφάλεια ενός εκκινητή τριών σημείων.

Κατάλογος

Βασικά στοιχεία εκκίνησης τριών σημείων

Α εκκίνησης τριών πόντων είναι μια ηλεκτρική συσκευή που χρησιμοποιείται για εκκίνηση Διακλάδωση DC και σύνθετοι κινητήρες με ασφάλεια.Η κύρια λειτουργία του είναι να περιορίζει το υψηλό ρεύμα κατά την εκκίνηση και να προστατεύει τον κινητήρα από ζημιές.

Όταν ξεκινά ένας κινητήρας DC, υπάρχει όχι πίσω EMF, που μπορεί να προκαλέσει μεγάλο ρεύμα εισόδου.Ο εκκινητής τριών σημείων ελέγχει αυτό εισάγοντας εξωτερικό αντίσταση στο κύκλωμα οπλισμού.Καθώς ο κινητήρας αποκτά ταχύτητα, αυτή η αντίσταση μειώνεται σταδιακά, επιτρέποντας μια ομαλή και ελεγχόμενη εκκίνηση.

Εκτός από τον έλεγχο του ρεύματος εκκίνησης, ο εκκινητής παρέχει επίσης βασική προστασία έναντι χαμηλή τάση και συνθήκες υπερφόρτωσης.Αυτό το καθιστά σημαντικό εξάρτημα για την ασφαλή και αξιόπιστη λειτουργία του κινητήρα DC.

Ανταλλακτικά εκκίνησης και κατασκευή

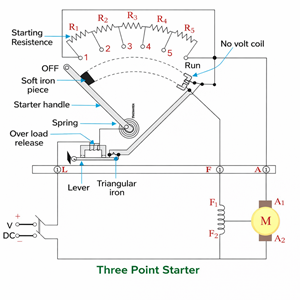

Εικόνα 2. Μίζα τριών σημείων που δείχνει εξαρτήματα και κατασκευή

Ένας εκκινητής τριών σημείων αποτελείται από μέρη που ελέγχουν το ρεύμα, παρέχουν προστασία και διασφαλίζουν την ασφαλή λειτουργία του κινητήρα.Τα κύρια στοιχεία περιλαμβάνουν την εκκίνηση αντίσταση, ορειχάλκινα καρφιά, α λαβή εκκίνησης, α πηνίο απελευθέρωσης χωρίς βολτ (NVR)., ένα απελευθέρωση υπερφόρτωσης (OLR), και α ελατήριο επιστροφής.

Ο εκκινητής περιέχει τομή αντίσταση συνδεδεμένο με ορειχάλκινα καρφιά.Μια κινητή λαβή περνά πάνω από αυτά τα καρφιά, επιτρέποντας τη ρύθμιση της αντίστασης σε διαφορετικές θέσεις.

Η μίζα έχει τρεις ακροδέκτες για σωστή σύνδεση.Το Τερματικό L συνδέεται με την παροχή ρεύματος μέσω διακόπτη και προστατευτικών συσκευών, το Ένα τερματικό συνδέεται με τον οπλισμό και την αντίσταση εκκίνησης, και το Τερματικό F συνδέεται με την περιέλιξη του πεδίου.

Η λαβή εκκίνησης χρησιμοποιείται για τον έλεγχο των σταδίων αντίστασης, ενώ το ελατήριο επαναφοράς εξασφαλίζει ότι επιστρέφει στο ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ θέση όταν απελευθερώνεται ή κατά τη διάρκεια διακοπής ρεύματος.

Το πηνίο απελευθέρωσης χωρίς βολτ (NVR). κρατά τη λαβή στο ΕΝΕΡΓΟΠΟΙΗΣΗ θέση κατά την κανονική λειτουργία.Συνδέεται σε σειρά με την περιέλιξη πεδίου, επομένως μεταφέρει ρεύμα πεδίου.

Το απελευθέρωση υπερφόρτωσης (OLR) συνδέεται σε σειρά με τον οπλισμό και παρέχει προστασία με ενεργοποίηση όταν το ρεύμα υπερβαίνει τα ασφαλή όρια.

Εργασία και λειτουργία εκκινητής τριών σημείων

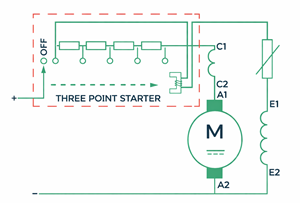

Εικόνα 3. Αρχή εργασίας ενός εκκινητή τριών σημείων που εμφανίζει έλεγχο αντίστασης

Κατά το αρχικό στάδιο, το λαβή μετακινείται από ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ στο πρώτο καρφί.Η περιέλιξη πεδίου λαμβάνει πλήρη τροφοδοσία, ενώ η οπλισμός συνδέεται μέσω πλήρη αντίσταση, που περιορίζει το ρεύμα εκκίνησης.Καθώς ο κινητήρας αρχίζει να περιστρέφεται στο στάδιο επιτάχυνσης, πίσω EMF αναπτύσσεται και το το ρεύμα του οπλισμού μειώνεται, ενώ η αντίσταση αφαιρείται σταδιακά όσο αυξάνεται η ταχύτητα.Στο στάδιο τρεξίματος, η λαβή φτάνει στο Θέση ΟΝ, αφαιρείται όλη η αντίσταση και ο κινητήρας λειτουργεί κανονική ταχύτητα, με το απελευθέρωση χωρίς βολτ (NVR) κρατώντας τη λαβή στη θέση της.Η λαβή δεν πρέπει να αφήνεται σε ενδιάμεσες θέσεις, καθώς μπορεί να υπερθερμανθεί η αντίσταση.

Οφέλη και Περιορισμοί

Οφέλη

• Περιορίζει αποτελεσματικά το ρεύμα εκκίνησης

• Παρέχει προστασία από υπερφόρτωση και χαμηλή τάση

• Αυτόματη αποσύνδεση κατά τη διάρκεια βλαβών

• Κατάλληλο για λειτουργία σταθερής ταχύτητας

Περιορισμοί

• Δεν είναι κατάλληλο για έλεγχο ευρείας ταχύτητας

• Η μείωση του ρεύματος πεδίου αποδυναμώνει το πηνίο συγκράτησης του NVR επειδή συνδέεται σε σειρά με την περιέλιξη πεδίου, μειώνοντας τη μαγνητική του δύναμη συγκράτησης

• Μπορεί να προκαλέσει ανεπιθύμητο παραπάτημα

• Περιορισμένη ευελιξία για εφαρμογές μεταβλητής ταχύτητας

3-Point vs 4-Point Starter

Χαρακτηριστικό	3-σημείο Μίζα	4-σημείο Μίζα
Τερματικά	Τρία τερματικά	Τέσσερα τερματικά
Σύνδεση NVR	Σειρά με πεδίο	Ανεξάρτητο πεδίου
Κόστος	Χαμηλό	Πιο ψηλά
Έλεγχος ταχύτητας	Περιορισμένη	Καλύτερα
Ανθεκτικότητα	Μέτρια	Πιο ψηλά
Μέγεθος	Συμπαγές	Μεγαλύτερο
Εφαρμογές	Κινητήρες σταθερής ταχύτητας	Κινητήρες μεταβλητής ταχύτητας

Χρήσεις εκκίνησης τριών σημείων

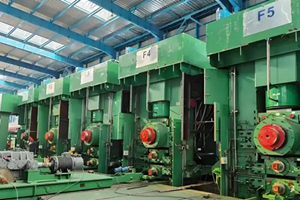

Εικόνα 4. Μηχανές ελασματουργίας που χρησιμοποιούνται στη βιομηχανική παραγωγή

• Διακλάδωση DC και σύνθετοι κινητήρες

• Ελαστήρια και μεταφορείς

• Ανεμιστήρες και φυσητήρες

• Εργαλειομηχανές όπως τόρνοι και φρέζες

• Ανυψωτικά, γερανοί, ανελκυστήρες και ανελκυστήρες

• Κλωστοϋφαντουργικά μηχανήματα

Συμπέρασμα

Ο εκκινητής τριών σημείων διασφαλίζει την ασφαλή και ομαλή εκκίνηση των κινητήρων DC ελέγχοντας το ρεύμα και παρέχοντας προστασία.Είναι απλό, αξιόπιστο και ευρέως χρησιμοποιούμενο, αν και έχει ορισμένους περιορισμούς στον έλεγχο της ταχύτητας.Με σωστή χρήση και συντήρηση, συμβάλλει στη βελτίωση της απόδοσης και της διάρκειας ζωής του κινητήρα.
