Τα τροφοδοτικά δεν λειτουργούν το ίδιο υπό πραγματικές συνθήκες λειτουργίας όπως θερμότητα, αλλαγές τάσης και κακή ροή αέρα.Η παράβλεψη αυτών των παραγόντων μπορεί να οδηγήσει σε αποτυχία και μειωμένη διάρκεια ζωής.Σε αυτό το άρθρο θα συζητήσουμε σχετικά με την υποβάθμιση του τροφοδοτικού, τις επιπτώσεις της θερμοκρασίας, τους παράγοντες μείωσης, την επίπτωση της τάσης εισόδου, τις καμπύλες μείωσης, τις συμβουλές επιλογής και τα κοινά λάθη.

Κατάλογος

Τι είναι η μείωση του τροφοδοτικού και γιατί έχει σημασία;

Μείωση τροφοδοσίας σημαίνει ότι λειτουργεί ένα τροφοδοτικό κάτω από αυτό μέγιστο ονομαστική απόδοση για την αποφυγή υπερθέρμανσης και τη μείωση της πίεσης στα εσωτερικά εξαρτήματα.Αντί να χρησιμοποιεί την πλήρη ισχύ, το το φορτίο μειώνεται για να διασφαλιστεί η ασφαλής και αξιόπιστη λειτουργία.

Όλα τα τροφοδοτικά δημιουργούνται θερμότητα κατά τη λειτουργία, και ως ανεβαίνει η θερμοκρασία, τα εσωτερικά εξαρτήματα αντιμετωπίζουν μεγαλύτερη πίεση.Αυτό μπορεί να οδηγήσει σε μειωμένη απόδοση, ηλεκτρική αστάθεια, μειωμένη διάρκεια ζωής εξαρτημάτων και αυξημένο κίνδυνο αστοχίας.Η χαμηλή τάση εισόδου και η κακή ροή αέρα μπορούν να αυξήσουν περαιτέρω την εσωτερική θερμότητα.

Οι κατασκευαστές ορίζουν ασφαλής λειτουργία όρια που βασίζονται σε παράγοντες όπως η θερμοκρασία, η τάση εισόδου, η ροή αέρα και οι συνθήκες εγκατάστασης.Αυτά τα όρια παρουσιάζονται σε φύλλα δεδομένων μέσω μειωτικές καμπύλες.Καθώς οι συνθήκες λειτουργίας γίνονται πιο απαιτητικές, η διαθέσιμη ισχύς εξόδου πρέπει να μειωθεί για να διατηρηθεί η αξιοπιστία.

Πώς η θερμοκρασία επηρεάζει τα τροφοδοτικά

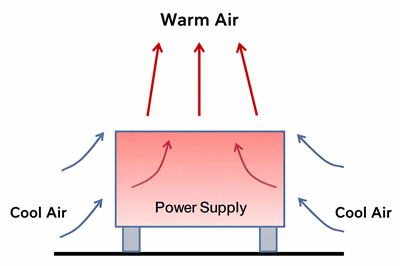

Εικόνα 2. Η ροή αέρα αφαιρεί τη θερμότητα και ελέγχει την εσωτερική θερμοκρασία

Η εσωτερική θερμοκρασία ενός τροφοδοτικού εξαρτάται από την απαγωγή ισχύος και από το πόσο αποτελεσματικά αφαιρείται η θερμότητα.

Η σχέση μπορεί να περιγραφεί ως εξής:

Αύξηση θερμοκρασίας = Απώλεια ισχύος × Θερμική αντίσταση

Αυτό δείχνει ότι η υψηλότερη ισχύς ή η κακή ψύξη αυξάνει την αύξηση της θερμοκρασίας.

Η πραγματική θερμοκρασία του εξαρτήματος είναι:

Θερμοκρασία εξαρτήματος = Αύξηση θερμοκρασίας + Θερμοκρασία περιβάλλοντος

Αυτό σημαίνει ότι η τελική θερμοκρασία εξαρτάται τόσο από την εσωτερική θερμότητα όσο και από τις συνθήκες περιβάλλοντος.

Παράδειγμα υπολογισμού

Εάν ένα εξάρτημα διαχέεται 0,5 W και έχει θερμική αντίσταση 150°C/W:

Αύξηση θερμοκρασίας = 0,5 W × 150°C/W = 75°C

Θερμοκρασία εξαρτήματος = 75°C + 50°C = 125°C

Αυτό δείχνει πόσο γρήγορα μπορεί να αυξηθεί η θερμοκρασία, ακόμη και με μικρά επίπεδα ισχύος.Όταν η θερμοκρασία περιβάλλοντος αυξάνεται, η ισχύς εξόδου πρέπει να μειωθεί ή να βελτιωθεί η ψύξη για να διατηρούνται τα εξαρτήματα εντός ασφαλών ορίων.

Για να κατανοήσετε καλύτερα τη συμπεριφορά θερμοκρασίας, ο παρακάτω πίνακας συγκρίνει τη θερμοκρασία περιβάλλοντος και εσωτερικής θερμοκρασίας.

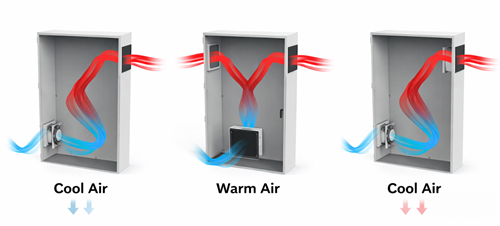

Εικόνα 3. Ροή αέρα δείχνει τη διαφορά μεταξύ θερμοκρασίας περιβάλλοντος και εσωτερικής θερμοκρασίας

Όψη	Περιβάλλον Θερμοκρασία	Εσωτερική Θερμοκρασία
Ορισμός	Θερμοκρασία περιβάλλοντος αέρα	Θερμοκρασία μέσα στο ρεύμα προμήθεια
Πηγή	Εξωτερικό περιβάλλον	Θερμότητα που παράγεται από εξαρτήματα
Συμπεριφορά	Συνήθως χαμηλότερα	Υψηλότερο λόγω συσσώρευσης θερμότητας
Αντίκτυπος	Επηρεάζει την ικανότητα ψύξης	Επηρεάζει άμεσα το στρες των εξαρτημάτων
Σχεδιασμός	Εύκολο στη μέτρηση	Πρέπει να εκτιμήσει τη χειρότερη περίπτωση προϋποθέσεις

Συντελεστές και Προδιαγραφές Μείωσης

Μια προδιαγραφή μείωσης καθορίζει πόση ισχύς εξόδου πρέπει να μειωθεί υπό συγκεκριμένες συνθήκες, όπως υψηλή θερμοκρασία ή χαμηλή τάση εισόδου.Εξασφαλίζει ότι τα εξαρτήματα λειτουργούν εντός ασφαλών θερμικών ορίων.

Θερμοκρασία περιβάλλοντος: Τα περισσότερα τροφοδοτικά παρέχουν πλήρη ισχύ μόνο μέχρι περίπου 40°C έως 50°C.Πάνω από αυτό το εύρος, η ισχύς εξόδου μειώνεται.

Ψύξη και ροή αέρα: Η καλύτερη ροή αέρα βελτιώνει την απαγωγή θερμότητας.Η ψύξη με εξαναγκασμένο αέρα επιτρέπει υψηλότερη απόδοση από τη φυσική μεταφορά.

Τάση εισόδου: Η χαμηλότερη τάση εισόδου αυξάνει το ρεύμα εισόδου, το οποίο αυξάνει τις απώλειες και τη θερμότητα.

Τοποθέτηση και περίβλημα: Τα σφιχτά περιβλήματα και ο κακός εξαερισμός παγιδεύουν τη θερμότητα.

Υψόμετρο: Το μεγαλύτερο υψόμετρο μειώνει την πυκνότητα του αέρα, μειώνοντας την απόδοση ψύξης.

Μέθοδοι ψύξης και η επίδρασή τους στη διαβάθμιση

CoolinΤο g επηρεάζει άμεσα το πόσο δύναμη μια προμήθεια μπορεί να παραδώσει με ασφάλεια.Η καλύτερη ψύξη μειώνεται εσωτερική θερμοκρασία και επιτρέπει μεγαλύτερη ισχύ εξόδου, ενώ η κακή ψύξη αυξάνεται θερμότητα και απαιτεί περισσότερα υποτιμητικό.

Η φυσική συναγωγή βασίζεται σε παθητική ροή αέρα χωρίς οπαδούς.Είναι απλό και αξιόπιστο αλλά λιγότερο αποτελεσματικό, επομένως τα τροφοδοτικά απαιτούν συχνά περισσότερα υποτιμητικό υπό αυτή την προϋπόθεση.

Εξαναγκασμένη ψύξη με αέρα χρησιμοποιεί ανεμιστήρες για να μετακινεί τον αέρα στα εξαρτήματα.Αυτό βελτιώνεται απαγωγή θερμότητας και επιτρέπει την παροχή ρεύματος υψηλότερη απόδοση σε σύγκριση με τη φυσική ψύξη.

Καταβόθρες θερμότητας βοηθούν στη μεταφορά θερμότητας μακριά από τα εσωτερικά εξαρτήματα.Βελτιώνουν τη θερμική απόδοση και μειώνουν την άνοδο της θερμοκρασίας, ειδικά όταν συνδυάζονται με ροή αέρα.

Επιπτώσεις της θερμοκρασίας, της τάσης εισόδου και του περιβάλλοντος

Καθώς η θερμοκρασία αυξάνεται, η διαθέσιμη απόδοση πρέπει να μειωθεί για να διατηρούνται τα εξαρτήματα εντός ασφαλών ορίων.Τα περισσότερα τροφοδοτικά παρέχουν πλήρη ισχύ έως και περίπου 40°C έως 50°C, μετά την οποία η απόδοση μειώνεται σταδιακά.Αυτή η συμπεριφορά φαίνεται ξεκάθαρα στις καμπύλες μείωσης.Για παράδειγμα, α 300 W το τροφοδοτικό μπορεί να παραδοθεί πλήρως εξόδου μέχρι 50°C, αλλά αν εμφανίζεται η καμπύλη μείωσης Έξοδος 70 τοις εκατό στους 60°C, η ασφαλής έξοδος γίνεται 300 W × 0,7 = 210 W.Αυτό σημαίνει ότι η προμήθεια μπορεί να παραδοθεί μόνο με ασφάλεια 210 W στους 60°C, και η λειτουργία πάνω από αυτό το επίπεδο αυξάνει τον κίνδυνο υπερθέρμανσης και αστοχίας.

Πότε πέφτει η τάση εισόδου, το τροφοδοτικό τραβάει περισσότερο τρέχουσα να διατηρήσει το ίδιο ισχύς εξόδου.Αυτό αυξάνει τις εσωτερικές απώλειες, παράγει περισσότερη θερμότητα και μειώνει την απόδοση.Ως αποτέλεσμα, η ισχύς εξόδου πρέπει επίσης να μειωθεί.

Περιβαλλοντικές συνθήκες επηρεάζουν επίσης την απόδοση. Μεγάλο υψόμετρο μειώνει την απόδοση ψύξης λόγω χαμηλότερης πυκνότητας αέρα. Κακή ροή αέρα, οι κλειστοί χώροι και η λανθασμένη τοποθέτηση μπορεί να εγκλωβίσουν τη θερμότητα και να αυξήσουν την εσωτερική θερμοκρασία.Σχεδιασμός για πραγματικές συνθήκες λειτουργίας βοηθά στην αποφυγή υπερθέρμανσης και εξασφαλίζει αξιόπιστη απόδοση.

Πώς να διαβάσετε τις καμπύλες μειώσεως

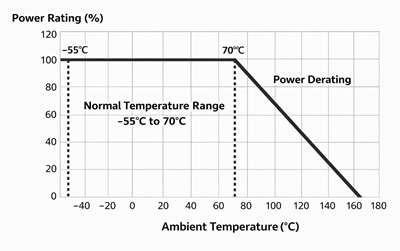

Εικόνα 4. Ανάγνωση καμπύλης απομείωσης

Οι κατασκευαστές ορίζουν ασφαλή όρια λειτουργίας με βάση τη θερμοκρασία, την τάση εισόδου, τη ροή αέρα και τις συνθήκες εγκατάστασης.Αυτά τα όρια φαίνονται στο φύλλα δεδομένων χρησιμοποιώντας μειωτικές καμπύλες.Αυτές οι καμπύλες σάς βοηθούν να κατανοήσετε πόση ενέργεια μπορεί να αποδώσει με ασφάλεια ένα τροφοδοτικό υπό διαφορετικές συνθήκες.

Συνήθως δείχνουν θερμοκρασία περιβάλλοντος στο οριζόντιος άξονας και επιτρεπόμενη ισχύ εξόδου στο κατακόρυφο άξονα.Σε χαμηλότερες θερμοκρασίες, το τροφοδοτικό μπορεί να παρέχει πλήρη ισχύ, αλλά όσο αυξάνεται η θερμοκρασία, η επιτρεπόμενη ισχύς μειώνεται.

Ορισμένες καμπύλες περιλαμβάνουν επίσης παράγοντες όπως η ροή αέρα, η τάση εισόδου και οι συνθήκες τοποθέτησης.Είναι σημαντικό να ελέγχετε πάντα τις συνθήκες δοκιμής για να διασφαλίζετε ότι η καμπύλη ισχύει για το πραγματικό περιβάλλον λειτουργίας σας.

Πώς διαφέρει η υποβάθμιση από τις καμπύλες υποβάθμισης

Αν και οι καμπύλες υποβάθμισης και υποβάθμισης συνδέονται στενά, δεν είναι ίδιες.Η υποβάθμιση αναφέρεται στην πρακτική μείωσης του φορτίου κάτω από τη μέγιστη βαθμολογία για τη βελτίωση της αξιοπιστίας και την πρόληψη της υπερθέρμανσης.Η καμπύλη μείωσης είναι ένα γραφικό εργαλείο που δείχνει τα όρια ασφαλούς λειτουργίας της τάσης, του ρεύματος και της ισχύος υπό διαφορετικές συνθήκες.

Όψη	Υποβάθμιση (Έννοια)	Υποβάθμιση Καμπύλη (Εργαλείο/Γράφημα)
Ορισμός	Μείωση του φορτίου κάτω από το μέγιστο βαθμολογία	Γράφημα που δείχνει την ασφαλή λειτουργία όρια
Σκοπός	Αποτρέψτε την υπερθέρμανση και βελτιώστε αξιοπιστία	Βοηθήστε τους χρήστες να επιλέξουν ασφαλή τάση και τρέχοντες συνδυασμούς
Τύπος	Σχεδιαστική πρακτική	Οπτική αναφορά από κατασκευαστής
Χρήση	Εφαρμόζεται κατά το σχεδιασμό του συστήματος	Χρησιμοποιείται κατά τον έλεγχο φύλλων δεδομένων
Εστίαση	Ασφάλεια και μακροπρόθεσμη απόδοση	Τάση, ρεύμα και ισχύς όρια

Συνήθη λάθη τροφοδοσίας

1. Αγνοώντας τις καμπύλες μείωσης στα φύλλα δεδομένων

2. Υποθέτοντας πλήρη ισχύ σε όλες τις θερμοκρασίες

3. Με θέα στη συσσώρευση θερμότητας του περιβλήματος

4. Στηριζόμενη σε ροή αέρα που δεν είναι εγγυημένη

5. Δεν λαμβάνεται υπόψη η χαμηλή τάση εισόδου ή το υψόμετρο

Αυτά τα λάθη συχνά οδηγούν σε υπερθέρμανση και μειωμένη αξιοπιστία.

Σύναψη

Η μείωση του τροφοδοτικού είναι σημαντική για τον ασφαλή και αξιόπιστο σχεδιασμό του συστήματος.Καθώς η θερμοκρασία και οι συνθήκες λειτουργίας αλλάζουν, η ισχύς εξόδου πρέπει να μειωθεί για την προστασία των εσωτερικών εξαρτημάτων.Κατανοώντας τις καμπύλες μείωσης και εφαρμόζοντας τα κατάλληλα περιθώρια ασφαλείας, μπορείτε να αποτρέψετε βλάβες και να βελτιώσετε την απόδοση του συστήματος.
