Περιεκτικός οδηγός για τον μικροελεγκτή ATMEGA328-PU
2024-08-02 6399

Κατάλογος

Τι είναι ο μικροελεγκτής ATMEGA328-PU;

ο είναι ένας μικροελεγκτής χαμηλής ισχύος CMOS που αξιοποιεί τις δυνατότητες ενός σχεδιασμού 8-bit και λειτουργεί στην αιχμή AVR Enhanced RISC Architecture.Ο πυρήνας AVR συνδέει ένα πλούσιο σετ εισόδου με 32 απενεργοποιητές και 3 καταχωρητές απευθείας συνδεδεμένες στη μονάδα αριθμητικής λογικής (ALU), επιτρέποντας την πρόσβαση σε δύο ανεξάρτητους καταχωρητές σε μία οδηγία σε έναν κύκλο ρολογιού.Αυτή η προκύπτουσα αρχιτεκτονική υπερέχει στην αποτελεσματικότητα του κώδικα, παρέχοντας έως και 10 φορές μεγαλύτερη απόδοση από τους συμβατικούς μικροελεγκτές CISC.Αυτή η εξαιρετική χωρητικότητα εξουσιοδοτεί τους σχεδιαστές του συστήματος να βαθμονομούν λεπτή τη λεπτή ισορροπία μεταξύ της κατανάλωσης ενέργειας και της ταχύτητας επεξεργασίας, παρέχοντάς τους την ελευθερία βελτιστοποίησης των σχεδίων τους.

Το ATMEGA328-PU λειτουργεί με μέγιστη τάση τροφοδοσίας 5,5 βολτ, διαθέτει μνήμη προγράμματος 32 kilobytes και τρέχει με ταχύτητα 20 megahertz.Επιπλέον, διαθέτει μια ποικιλία περιφερειακών διεπαφών όπως οι UART, SPI, I2C και ADC, μεταξύ άλλων.

Αντικατάσταση και ισοδύναμο

• Atmega328-au

• Atmega328-mmhr

• Atmega328-mur

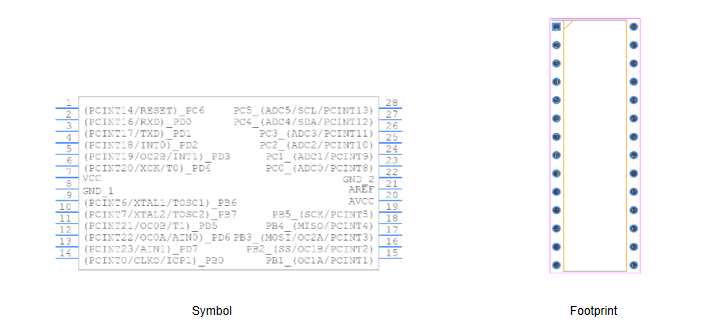

Σύμβολο και αποτύπωμα του atmega328-pu

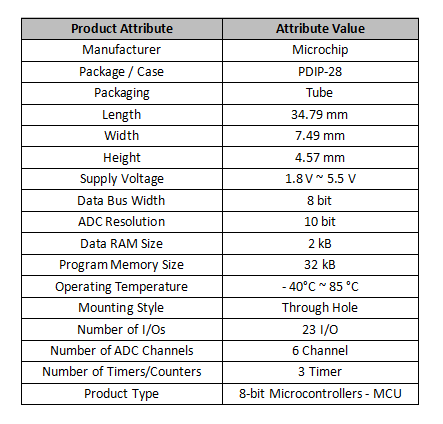

Τεχνικές παράμετροι του ATMEGA328-PU

Χαρακτηριστικά του ATMEGA328-PU

• Μνήμη SRAM: Ο μικροελεγκτής ATMEGA328-PU διαθέτει 2Κ bytes ολοκληρωμένης μνήμης SRAM, που χρησιμεύει ως αποθήκευση για βασικά δεδομένα ή προσωρινή προσωρινή αποθήκευση εργασιών κατά τη διάρκεια του χρόνου εκτέλεσης.

• Πολλαπλασιαστής υλικού: Με μόνο δύο κύκλους ρολογιού, αυτός ο πολλαπλασιαστής υλικού υπερέχει στη διαχείριση σύνθετων υπολογισμών.

• Μητρώες εργασίας: Διαθέτει 32 καταχωρητές εργασίας γενικής χρήσης 8-bit που λειτουργούν σε έναν πλήρως στατικό τρόπο εργασίας, εξασφαλίζοντας τόσο την βελτιωμένη ταχύτητα μικροελεγκτή όσο και τη μειωμένη κατανάλωση ενέργειας.

• Μνήμη EEPROM: Το τσιπ διαθέτει ένα EEPROM 1024-byte με διάρκεια ζωής 100.000 κύκλων διαγραφής και εγγραφής.Επιπλέον, περιλαμβάνει μια προαιρετική περιοχή κώδικα εκκίνησης με ανεξάρτητα κομμάτια κλειδώματος, ενδυναμώντας τους χρήστες να κρυπτογραφούν τα προγράμματά τους προσαρμόζοντας αυτά τα κομμάτια κλειδώματος.

• Μνήμη flash: Με 32 kilobytes προγραμματιζόμενης μνήμης flash, επιτρέπει στους χρήστες να αποθηκεύουν χωρίς κόπο και να επεξεργάζονται κωδικούς προγράμματος.Η πρόσθετη ενότητα κώδικα εκκίνησης με ξεχωριστά bits κλειδώματος προσφέρει βελτιωμένη ευελιξία και ευκολία στο σύστημα.Οι χρήστες μπορούν να χρησιμοποιήσουν το πρόγραμμα εκκίνησης on-chip για την εκτέλεση προγραμματισμού στο σύστημα, επιτρέποντας τον ευέλικτο έλεγχο σε ολόκληρο το σύστημα.

• Μη πτητικό πρόγραμμα και μνήμη δεδομένων: Αυτή η μνήμη έχει τη δυνατότητα να διατηρεί αξιόπιστα τα προγράμματα και τα δεδομένα των χρηστών, διασφαλίζοντας ότι οι πληροφορίες παραμένουν άθικτες ακόμη και κατά τη διάρκεια διακοπών ρεύματος ή απρόβλεπτες περιστάσεις.

• Αποτελεσματική συχνότητα λειτουργίας: Όταν λειτουργεί σε 20MHz, η απόδοσή του είναι τόσο υψηλή όσο 20MIPs.

• Ισχυρό σύνολο οδηγιών: Ο μικροελεγκτής ATMEGA328-PU μπορεί να υπερηφανεύεται για 131 ευέλικτες και ισχυρές οδηγίες, καθιστώντας το ιδιαίτερα ικανό να διαχειριστεί ένα ευρύ φάσμα καθηκόντων.Η ταχύτητα εκτέλεσης της διδασκαλίας είναι εξαιρετικά γρήγορη, με τις περισσότερες λειτουργίες να επιτυγχάνονται σε έναν μόνο κύκλο ρολογιού, ενισχύοντας σημαντικά την επεξεργασία δεδομένων και την ταχύτητα λειτουργίας.

• Τα άφθονα περιφερειακά: Το ATMEGA328-PU προσφέρει μια σειρά χρονομετρητών/μετρητών, συμπεριλαμβανομένων δύο χρονομετρητών/μετρητών 8-bit που είναι εξοπλισμένοι με ανεξάρτητες λειτουργίες prescaler και συγκριτή, καθώς και χρονοδιακόπτη/μετρητή 16-bit που χαρακτηρίζει έναν prescaler, τη λειτουργία σύγκρισης καιΛειτουργία λήψης.Επιπλέον, ενσωματώνει έναν μετρητή σε πραγματικό χρόνο με έναν ανεξάρτητο ταλαντωτή.Επιπλέον, αυτός ο μικροελεγκτής υποστηρίζει το QTouch και το QMatrix για το χωρητικό κουμπί αφής, το ρυθμιστικό και την απόκτηση τροχών, επιτρέποντας την παρακολούθηση έως και 64 καναλιών ανίχνευσης.

Εφαρμογές του ATMEGA328-PU

• Smart Hardware: Χρησιμοποιείται για έξυπνες συσκευές υλικού, όπως έξυπνα βραχιόλια, έξυπνα ρολόγια, έξυπνα ηχεία κ.λπ.

• Συσκευές IoT: χρησιμοποιούνται σε διάφορες συσκευές IoT, όπως έξυπνος φωτισμός, έξυπνα θερμόμετρα και κλειδαριές έξυπνων πόρτας.

• Εξοπλισμός ήχου και βίντεο: Χρησιμοποιείται για τον έλεγχο και την επεξεργασία δεδομένων του εξοπλισμού ήχου και βίντεο, όπως κάμερες και έξυπνα ηχεία.

• Διεπαφή αισθητήρα: Χρησιμοποιείται σε διάφορους αισθητήρες όπως αισθητήρας φωτός, αισθητήρας υγρασίας και αισθητήρας θερμοκρασίας για την παρακολούθηση των περιβαλλοντικών παραμέτρων.

• Πίνακας ελέγχου παιχνιδιών: Χρησιμοποιείται για την ανάπτυξη πίνακα ελέγχου παιχνιδιών, όπως ηλεκτρονικά κατοικίδια ζώα και έξυπνα παιχνίδια.

• Ρομποτική: Χρησιμοποιείται για τον έλεγχο των κινήσεων ρομπότ και της συλλογής δεδομένων αισθητήρων, όπως ρομπότ εξυπηρέτησης και εκπαιδευτικά ρομπότ.

• Ενσωματωμένα συστήματα: Χρησιμοποιούνται σε διάφορα ενσωματωμένα ενσωματωμένα συστήματα που απαιτούν ελεγκτές, όπως ιατρικό εξοπλισμό, βιομηχανικά συστήματα ελέγχου και έξυπνο εξοπλισμό στο σπίτι.

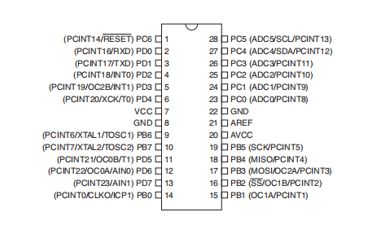

Διαμόρφωση ακροδέκτης και περιγραφή του Atmega328-Pu

VCC: Τάση ψηφιακής τροφοδοσίας

GND: Ground

Θύρα Β (PB7: 0) XTAL1/XTAL2/TOSC1/TOSC2: είναι μια θύρα I/O 8-bit που διαθέτει εσωτερικές αντιστάσεις pull-up, ενώ η επιλογή κάθε bit είναι προσαρμόσιμη.Τα buffer εξόδου του λιμένα Β εμφανίζουν συμμετρικά χαρακτηριστικά κίνησης, προσφέροντας τόσο σημαντικές δυνατότητες νεροχύτη όσο και πηγές.Στη λειτουργία εισόδου τους, οι ακροδέκτες θύρας Β, όταν τραβήχτηκαν εξωτερικά σε χαμηλή κατάσταση, θα παρέχουν ρεύμα όταν εμπλέκονται οι αντιστάσεις έλξης.Επιπλέον, η μετάβαση των ακροδεκτών του θύρας Β σε μια λειτουργία Tristate υψηλής έντασης όταν ενεργοποιείται μια κατάσταση επαναφοράς, ανεξάρτητα από την κατάσταση του ρολογιού.Ο ρόλος του PB6 μπορεί να ποικίλει ανάλογα με τις ρυθμίσεις ασφαλειών επιλογής ρολογιού, που εξυπηρετεί είτε ως είσοδο στον ενισχυτή αναστροφής ταλαντωτή είτε ως είσοδο στο εσωτερικό κύκλωμα λειτουργίας του ρολογιού.Παρομοίως, υπό τις ρυθμίσεις ασφαλειών επιλογής ρολογιού, το PB7 μπορεί να χρησιμοποιηθεί ως έξοδος από τον ενισχυτή αντιστροφής ταλαντωτή.Εάν ο εσωτερικός βαθμονομημένος ταλαντωτής RC χρησιμοποιείται ως πηγή ρολογιού τσιπ, το PB7 ... 6 χρησιμοποιείται ως TOSC2 ... 1 είσοδος για το ασύγχρονο χρονοδιακόπτη/counter2 εάν έχει οριστεί το bit AS2 στο ASSR.

Θύρα C (PC5: 0): Λειτουργεί ως μια ευέλικτη θύρα I/O 7-bit που είναι εξοπλισμένη με εσωτερικές αντιστάσεις pull-up για κάθε μεμονωμένο bit.Το PC5 ... 0 buffers εξόδου παρουσιάζουν ισορροπημένες δυνατότητες οδήγησης, προσφέροντας τόσο ισχυρές δυνατότητες βύθισης όσο και προμήθειας.Όταν οι καρφίτσες θύρας C είναι ρυθμισμένες ως εισόδους και έχουν τραβηχτεί εξωτερικά χαμηλά, θα παρέχουν μια πηγή ρεύματος όταν εμπλέκονται οι αντιστάσεις pull-up.Επιπλέον, σε περίπτωση ενεργού συνθηκών επαναφοράς, οι ακροδέκτες θύρας C έχουν οριστεί σε μια λειτουργία με τραυματισμό, ανεξάρτητα από την κατάσταση λειτουργίας του ρολογιού.

PC6/RESET: Όταν έχει ρυθμιστεί η ασφάλεια RSTDISBL, το PC6 λειτουργεί ως καρφίτσα εισόδου/εξόδου και είναι σημαντικό να γνωρίζετε ότι οι ηλεκτρικές ιδιότητες του PC6 ποικίλλουν από τις άλλες ακίδες εντός του θύρας C. Αντίστροφα, εάν η ασφάλεια RSTDISBL δεν προγραμματίζεται, Το PC6 χρησιμεύει ως είσοδος επαναφοράς.Όταν διατηρείται ένα χαμηλό επίπεδο σε αυτόν τον πείρο για μια διάρκεια που υπερβαίνει το ελάχιστο μήκος παλμού, θα δημιουργηθεί ένα σήμα επαναφοράς, ανεξάρτητα από την κατάσταση του ρολογιού.

Θύρα D (PD7: 0): Είναι μια ευέλικτη θύρα I/O 8-bit με εσωτερικές αντιστάσεις pull-up που μπορούν να επιλεγούν ανεξάρτητα για κάθε bit.Τα buffers εξόδου της θύρας D παρουσιάζουν ισορροπημένα χαρακτηριστικά μονάδας δίσκου, ικανά τόσο για λειτουργίες υψηλού νεροχύτη όσο και για πηγές.Όταν λειτουργούν ως εισόδους, οι ακροδέκτες θύρας D θα παρέχουν ρεύμα εάν το εξωτερικό τραβηχτεί χαμηλά, ενώ οι αντιστάσεις Pull-Up είναι ενεργοποιημένες.Σε περίπτωση συνθήκης επαναφοράς, ακόμη και όταν το ρολόι είναι ανενεργό, οι ακροδέκτες θύρας D θα εισέλθουν σε λειτουργία Tristate.

AVCC: χρησιμεύει ως ακροδέκτης τροφοδοσίας τάσης για τον μετατροπέα A/D, που περιλαμβάνει PC3: 0 και ADC7: 6.Πρέπει να συνδέεται εξωτερικά με το VCC, ανεξάρτητα από τη χρήση ADC.Εάν χρησιμοποιείται το ADC, θα πρέπει να συνδεθεί με το VCC μέσω φίλτρου χαμηλής διέλευσης.Είναι απαραίτητο να αναγνωρίσουμε ότι το PC6 ... 4 χρησιμοποιεί την τάση ψηφιακής τροφοδοσίας, VCC.

AREF: Ο αναλογικός ακροδέκτης αναφοράς για τον μετατροπέα A/D.

ADC7: 6 (μόνο το πακέτο TQFP και VQFN)

Εντός των διαμορφώσεων πακέτου TQFP και VQFN, η ADC7: 6 λειτουργεί ως αναλογικές εισόδους για τον μετατροπέα A/D.Αυτές οι ακίδες αντλούν ισχύ από την αναλογική παροχή και τη λειτουργία ως κανάλια ADC 10-bit.

Πώς να βελτιστοποιήσετε την απόδοση του ATMEGA328-PU;

Περιφερειακή βελτιστοποίηση

Μπορούμε να εξετάσουμε την τελειοποίηση των περιφερειακών για να ενισχύσουμε την απόδοση του ATMEGA328-PU.Αυτό θα μπορούσε να περιλαμβάνει απενεργοποίηση περιττών περιφερειακών ή βελτιστοποίησης των λειτουργικών λειτουργιών και των ρυθμών μεταφοράς δεδομένων μέσω προγραμματισμού, ανάλογα με τις συγκεκριμένες απαιτήσεις.

Συχνότητα και βελτιστοποίηση τάσης

Σημαντική εξοικονόμηση ενέργειας μπορεί να επιτευχθεί μειώνοντας την κατανάλωση ενέργειας του τσιπ μέσω της λογικής μείωσης της συχνότητας λειτουργίας και της τάσης.Για παράδειγμα, η ελαχιστοποίηση της συχνότητας λειτουργίας στο χαμηλότερο απαραίτητο επίπεδο μπορεί να μετριάσει τις απώλειες μεταγωγής του τρανζίστορ και φόρτισης/εκφόρτισης πυκνωτών, με αποτέλεσμα τη μειωμένη κατανάλωση ενέργειας.

Βελτιστοποίηση ισχύος

Σε πρακτικές εφαρμογές, μπορούμε να χρησιμοποιήσουμε μια ποικιλία μεθόδων για τη βελτιστοποίηση της τροφοδοσίας.Για παράδειγμα, μπορούμε να εξοικονομήσουμε ενέργεια απενεργοποιώντας τις περιττές συσκευές ή το πρόγραμμα για τη βελτιστοποίηση των τρόπων διαχείρισης ενέργειας και των χρόνων αφύπνισης.Αυτά τα μέτρα μπορούν να βοηθήσουν σε μεγάλο βαθμό στη διάρκεια ζωής της μπαταρίας της συσκευής, ενώ ταυτόχρονα βελτιώνουν την ταχύτητα απόκρισης και την απόδοση λειτουργίας της συσκευής.

Βελτιστοποίηση υλικού

Για παράδειγμα, χρησιμοποιώντας ταχύτερη μνήμη και μείωση των τιμών αντιστάσεων και πυκνωτών, μπορεί να ενισχύσει τη βελτιστοποίηση της απόδοσης του σκάφους.

Βελτιστοποίηση κώδικα

Για παράδειγμα, μείωση του αριθμού των βρόχων, αποφεύγοντας τη χρήση της επανάληψης, βελτιστοποίηση αλγορίθμων και δομών δεδομένων κλπ. Επιπλέον, μπορούμε επίσης να εξετάσουμε τη χρήση γλώσσας συναρμολόγησης ή C ++ για να βελτιώσουμε την αποτελεσματικότητα του κώδικα.

Συχνές ερωτήσεις [FAQ]

1. Ποιο είναι το ATMEGA328-PU;

Το ATMEGA328-PU είναι ένας μικροελεγκτής από την ATMEL (τώρα τεχνολογία μικροτσίπ) που ανήκει στην οικογένεια AVR.Χρησιμοποιείται συνήθως σε ενσωματωμένα συστήματα και είναι ο μικροελεγκτής στην καρδιά πολλών πλακών Arduino.

2. Ποια είναι η ταχύτητα ρολογιού του ATMEGA328-PU;

Το ATMEGA328-PU συνήθως λειτουργεί με ταχύτητα ρολογιού 16 MHz.Ωστόσο, μπορεί να ρυθμιστεί να τρέχει σε διαφορετικές συχνότητες ρολογιών.

3. Ποιο είναι το εύρος θερμοκρασίας λειτουργίας του ATMEGA328-PU;

Η θερμοκρασία λειτουργίας του Atmega328 -Pu κυμαίνεται από - 40 ° C έως 85 ° C.

4. Ποια είναι η χρήση του ATMEGA328-PU;

Χρησιμοποιείται συνήθως σε πολλά έργα και αυτόνομα συστήματα όπου απαιτείται απλό, χαμηλής ισχύος μικροελεγκτή χαμηλού κόστους.Η πιο συνηθισμένη εφαρμογή είναι στη δημοφιλή πλατφόρμα ανάπτυξης Arduino, δηλαδή στα μοντέλα Arduino Uno, Arduino Pro Mini και Arduino Nano.
