RS-232 έναντι RS-485: Ποιο είναι καλύτερο για το σύστημά σας
2026-04-29 199

Η επιλογή του σωστού προτύπου επικοινωνίας επηρεάζει το πόσο απλό, αξιόπιστο και επεκτάσιμο θα είναι το σύστημά σας.Το RS-232 είναι καλύτερο για σύντομες, απλές συνδέσεις, ενώ το RS-485 λειτουργεί καλύτερα για μεγάλες αποστάσεις και πολλαπλές συσκευές.Σε αυτό το άρθρο, ας συζητήσουμε για το RS-232 έναντι του RS-485, τις δυνατότητες, τη σύγκριση, τις εφαρμογές και το πότε να χρησιμοποιείται το καθένα.

Κατάλογος

Τι είναι τα RS-232 και RS-485;

Εικόνα 2. RS-232 TX (αποστολή) και RX (λήψη) Συνδέσεις σήματος

RS-232 Επισκόπηση

Το RS-232 είναι ένα πρότυπο σειριακής επικοινωνίας που αρχικά σχεδιάστηκε για επικοινωνία μεταξύ υπολογιστών και περιφερειακών συσκευών όπως μόντεμ.Είναι απλό, αξιόπιστο για μικρές αποστάσεις και εξακολουθεί να χρησιμοποιείται ευρέως σε παλαιού τύπου συστήματα.

Σε πρακτική χρήση, το RS-232 λειτουργεί ως α σύνδεση από σημείο σε σημείο, που σημαίνει μόνο δύο συσκευές επικοινωνούν απευθείας.Υποστηρίζει επίσης πλήρης αμφίδρομη επικοινωνία, επιτρέποντας την ύπαρξη δεδομένων αποστέλλονται και λαμβάνονται ταυτόχρονα.

Για παράδειγμα, το RS-232 χρησιμοποιείται συνήθως σε παλαιότερες συνδέσεις υπολογιστή με συσκευή, όπως Η/Υ συνδεδεμένο με α Μηχανή CNC για διαμόρφωση ή καταγραφή δεδομένων, όπου και οι δύο συσκευές ανταλλάσσουν δεδομένα ταυτόχρονα.

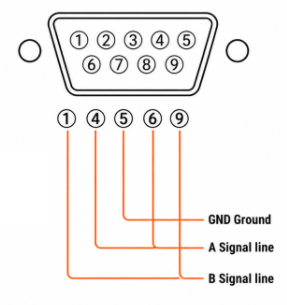

Σχήμα 3. RS-485 Συνδέσεις σήματος A και B

RS-485 Επισκόπηση

Το RS-485 αναπτύχθηκε για να ξεπεράσει τους περιορισμούς του RS-232, ειδικά όταν αντιμετωπίζετε μεγάλες αποστάσεις και θορυβώδη περιβάλλοντα.

Σε αντίθεση με το RS-232, το RS-485 υποστηρίζει πολλαπλές συσκευές σε α ενιαία γραμμή επικοινωνίας, καθιστώντας το ιδανικό για βιομηχανικά συστήματα.Συνήθως λειτουργεί σε λειτουργία half-duplex, δηλαδή η επικοινωνία γίνεται μία κατεύθυνση τη φορά, και χρησιμοποιεί διαφορική σηματοδότηση (γραμμές Α και Β) για τη βελτίωση της ατρωσίας από το θόρυβο.

Σε πρακτικές εφαρμογές, το RS-485 χρησιμοποιείται συνήθως σε βιομηχανικές εγκαταστάσεις, όπως π.χ εργοστασιακό σύστημα όπου πολλαπλοί αισθητήρες συνδέονται με α ενιαίο PLC χρησιμοποιώντας ένα καλώδιο, επιτρέποντας αξιόπιστη επικοινωνία σε μεγάλες αποστάσεις ακόμα και σε ηλεκτρικά θορυβώδη περιβάλλοντα.

Σύγκριση RS-232 έναντι RS-485

Χαρακτηριστικό	RS-232	RS-485
Επικοινωνία	Από σημείο σε σημείο	Πολυσημείο
Τύπος σήματος	Μονοάκρου	Διαφορικό
Μέγιστη απόσταση	15 μ	1.200 μ
Μέγιστη ταχύτητα	1 Mbps (μικρή εμβέλεια)	Έως 10 Mbps (μικρή εμβέλεια)
Συσκευές	2	32+
Ανοσία στον θόρυβο	Χαμηλό	Ψηλά
Καλύτερη χρήση	Απλοί σύνδεσμοι	Βιομηχανικά δίκτυα

Σχεδιασμός Συστήματος και Επεκτασιμότητα

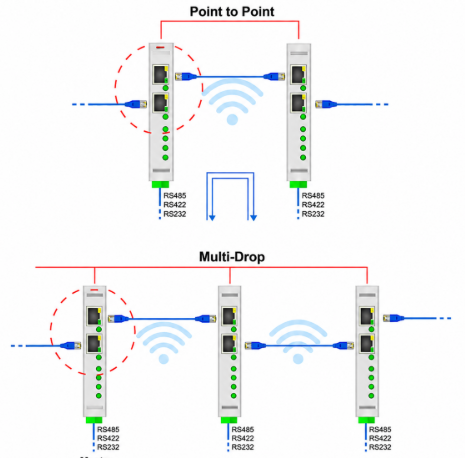

Εικόνα 4. Συνδέσεις από σημείο σε σημείο έναντι πολλαπλών σταγόνων

Η μεγαλύτερη διαφορά μεταξύ RS-232 και RS-485 έγκειται στον τρόπο με τον οποίο χειρίζονται την επέκταση του συστήματος.

Το RS-232 χρησιμοποιεί α σύνδεση από σημείο σε σημείο, που σημαίνει ότι κάθε συσκευή απαιτεί τη δική του δικό του αποκλειστικό καλώδιο.Καθώς ο αριθμός των συσκευών αυξάνεται, η καλωδίωση γίνεται πιο περίπλοκη και το κόστος εγκατάστασης αυξάνεται.

Αντίθετα, το RS-485 χρησιμοποιεί α σύνδεση πολλαπλών σταγόνων όπου πολλές συσκευές μπορούν να μοιράζονται έναν ενιαίο δίαυλο επικοινωνίας.Αυτό διευκολύνει την επέκταση του συστήματος, μειώνει τη χρήση καλωδίων και απλοποιεί την καλωδίωση, ειδικά σε μεγαλύτερες εγκαταστάσεις όπως οι αυτοματισμοί κτιρίων και τα βιομηχανικά συστήματα.

Πρακτικά, αν υπάρχουν 10 συσκευές, το RS-232 θα απαιτούσε 10 ξεχωριστά καλώδια, ενώ το RS-485 μπορεί να συνδέσει όλες τις συσκευές χρησιμοποιώντας μόνο ένα κοινό καλώδιο.Εξαιτίας αυτού, το RS-485 μπορεί να μειώσει περίπου το κόστος καλωδίωσης 40–60% σε μεγαλύτερες εγκαταστάσεις.

Πώς τα RS-232 και RS-485 χειρίζονται τον θόρυβο

Ο θόρυβος είναι η κύρια αιτία αποτυχίας επικοινωνίας.

RS-232: Το RS-232 χρησιμοποιεί επίγεια σηματοδότηση, γεγονός που το καθιστά πιο ευαίσθητο σε παρεμβολές και ευαίσθητο σε προβλήματα από κινητήρες, πτώσεις τάσης και βρόχους γείωσης.

RS-485: Το RS-485 χρησιμοποιεί διαφορική σηματοδότηση, η οποία βοηθά στην εξάλειψη του ηλεκτρικού θορύβου και επιτρέπει την αξιόπιστη λειτουργία ακόμη και σε περιβάλλοντα υψηλής EMI.

Τάση και ηλεκτρική συμπεριφορά

RS-232: Το RS-232 χρησιμοποιεί επίπεδα τάσης μεταξύ ±3 V και ±15 V και λειτουργεί με ανεστραμμένη λογική.Αυτά τα επίπεδα δεν είναι συμβατά με την τυπική λογική μικροελεγκτή (3,3V ή 5V), επομένως απαιτείται ένα κύκλωμα αλλαγής στάθμης.Συνήθως χρησιμοποιείται ένα IC διεπαφής όπως το MAX232.

RS-485: Το RS-485 χρησιμοποιεί μια μικρή διαφορική τάση (περίπου 200 mV κατώφλι).Αυτό μειώνει την κατανάλωση ενέργειας και βελτιώνει την ακεραιότητα του σήματος σε μεγάλες αποστάσεις.Η μικρότερη εναλλαγή τάσης επιτρέπει επίσης ταχύτερη εναλλαγή και υποστηρίζει υψηλότερους ρυθμούς δεδομένων.

Διαφορές απόστασης και ταχύτητας

Το RS-232 έχει σχεδιαστεί για μικρές αποστάσεις, ενώ το RS-485 υποστηρίζει επικοινωνία μεγάλης εμβέλειας.

Τυπική απόδοση:

• 10 m - και τα δύο λειτουργούν με υψηλή ταχύτητα

• 100 m - Το RS-232 γίνεται ασταθές, το RS-485 παραμένει σταθερό

• 1 km - Το RS-232 δεν μπορεί να χρησιμοποιηθεί, το RS-485 λειτουργεί με χαμηλότερη ταχύτητα

Οι υψηλότερες ταχύτητες δεδομένων γενικά μειώνουν τη μέγιστη απόσταση επικοινωνίας και για τα δύο συστήματα.

Επικοινωνία Δεδομένων και Πρωτόκολλα

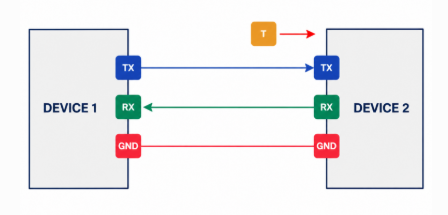

Εικόνα 5. Επικοινωνία UART μεταξύ δύο συσκευών

Τόσο το RS-232 όσο και το RS-485 χρησιμοποιούνται συνήθως UART για επικοινωνία, αλλά το RS-485 είναι συχνά μέρος ενός μεγαλύτερου συστήματος.

Χρησιμοποιείται συνήθως με πρωτόκολλα όπως π.χ Modbus RTU, Profibus, και DMX512, καθιστώντας το θεμέλιο για βιομηχανικά δίκτυα επικοινωνιών.

IC κοινής διεπαφής

Κατηγορία	IC Όνομα	Κύρια Χαρακτηριστικά	Κοινή Εφαρμογές
RS-232	MAX232	Πιο ευρέως χρησιμοποιούμενο, μετατρέπει το TTL σε RS-232, χαμηλού κόστους και αξιόπιστο	Έργα Arduino, κληρονομιά εξοπλισμός
	MAX3232	Υποστηρίζει λειτουργία 3,3 V, χαμηλή κατανάλωση ρεύματος	Σύγχρονα ενσωματωμένα συστήματα
RS-485	MAX485	Βιομηχανικό πρότυπο, χαμηλό κόστος, ευρέως διαθέσιμο	Εκπαιδευτικά έργα, εισαγωγικού επιπέδου βιομηχανική συστήματα
	SN75176	Βιομηχανικής ποιότητας, υψηλότερη αξιοπιστία	Συστήματα PLC
	ADM2483 (Μεμονωμένο)	Παρέχει ηλεκτρική μόνωση, προστατεύει από υπερτάσεις	Σκληρός βιομηχανικά περιβάλλοντα

Πρακτικές Εφαρμογές

Εικόνα 6. RS-232 Πρακτικές Εφαρμογές

RS-232

• Επικοινωνία Η/Υ

• Εργαστηριακά όργανα

• Συστήματα POS

• Μηχανές CNC

Εικόνα 7. RS-485 Πρακτικές Εφαρμογές

RS-485

• Βιομηχανικοί αυτοματισμοί

• Έξυπνα πλέγματα

• Συστήματα HVAC

• Συστήματα ασφαλείας

• Δίκτυα αισθητήρων

• Έξυπνοι μετρητές ενέργειας (συνδέουν εκατοντάδες κόμβους στα κτίρια)

Πλεονεκτήματα και μειονεκτήματα

Χαρακτηριστικό	RS-232	RS-485
Πλεονεκτήματα	Απλός σχεδιασμός Χαμηλό κόστος Εύκολο στον εντοπισμό σφαλμάτων	Μεγάλη απόσταση Υποστήριξη πολλαπλών συσκευών Υψηλή αξιοπιστία Ισχυρή θόρυβος
Μειονεκτήματα	Μικρή απόσταση Μόνο 2 συσκευές Κακή ασυλία θορύβου	Πιο περίπλοκη ρύθμιση Απαιτεί τερματισμό Συνήθως λειτουργεί σε half-duplex λειτουργία

Σύνδεση διεπαφών RS-232 και RS-485

Δεν μπορούν να συνδεθούν απευθείας επειδή χρησιμοποιούν διαφορετικές μεθόδους σηματοδότησης.

Μετατροπέας RS-232 σε RS-485

Μετατρέπει σήματα μεταξύ των δύο προτύπων, με την πλευρά RS-232 να χρησιμοποιεί συνδέσεις TX, RX και GND και την πλευρά RS-485 να χρησιμοποιεί διαφορικές γραμμές Α και Β.

Σειριακός διακομιστής ή πύλη

Συνδέει σειριακές συσκευές σε Ethernet ή ασύρματα δίκτυα και υποστηρίζει πρωτόκολλα επικοινωνίας όπως το Modbus.

Συσκευές διπλής διεπαφής

Ορισμένες συσκευές υποστηρίζουν τόσο τα πρότυπα RS-232 όσο και RS-485 και μπορούν να εναλλάσσονται μεταξύ των λειτουργιών χρησιμοποιώντας ρυθμίσεις υλικού ή διαμόρφωση λογισμικού.

Οι ρυθμίσεις επικοινωνίας πρέπει να ταιριάζουν

Και οι δύο συσκευές πρέπει να χρησιμοποιούν τον ίδιο ρυθμό baud, bit δεδομένων, ισοτιμία και bit τερματισμού για να επικοινωνούν σωστά.

Πότε να χρησιμοποιήσετε το RS-232 έναντι του RS-485;

Χρησιμοποιήστε το RS-232 όταν:

Αυτή η ρύθμιση είναι ιδανική όταν πολλές συσκευές μοιράζονται μια ενιαία γραμμή επικοινωνίας, απαιτείται μετάδοση σε μεγάλες αποστάσεις, το περιβάλλον έχει ηλεκτρικό θόρυβο και το σύστημα χρειάζεται να κλιμακωθεί εύκολα.

Χρησιμοποιήστε το RS-485 όταν:

Αυτή η ρύθμιση είναι ιδανική όταν πολλές συσκευές πρέπει να μοιράζονται μια ενιαία γραμμή επικοινωνίας, απαιτείται μετάδοση σε μεγάλες αποστάσεις, το περιβάλλον έχει ηλεκτρικό θόρυβο και το σύστημα χρειάζεται να κλιμακωθεί εύκολα.

Συμπέρασμα

Το RS-232 είναι μια απλή και χαμηλού κόστους επιλογή για επικοινωνία δύο συσκευών σε μικρές αποστάσεις.Το RS-485 είναι καλύτερο για μεγαλύτερα συστήματα που χρειάζονται μεγάλες αποστάσεις, πολλαπλές συσκευές και ισχυρή αντίσταση θορύβου.Η επιλογή του σωστού σάς βοηθά να δημιουργήσετε ένα πιο αξιόπιστο και αποτελεσματικό σύστημα.
