Ρελέ μανδάλωσης έναντι μη μανδάλωσης: Ποιο είναι καλύτερο;
2026-04-27 67

Τα ρελέ είναι σημαντικά εξαρτήματα που χρησιμοποιούνται για τον ασφαλή και αποτελεσματικό έλεγχο των ηλεκτρικών κυκλωμάτων.Επιτρέπουν σε ένα μικρό σήμα να αλλάζει μεγαλύτερες συσκευές όπως κινητήρες, φώτα και συσκευές.Σε πολλά συστήματα, η επιλογή του σωστού τύπου ρελέ μπορεί να επηρεάσει τον τρόπο λειτουργίας ολόκληρου του κυκλώματος.Αυτό το άρθρο εξηγεί τη διαφορά μεταξύ ρελέ μανδάλωσης και μη μανδάλωσης, πώς λειτουργούν και πότε πρέπει να χρησιμοποιείτε το καθένα.Καλύπτει επίσης την καλωδίωση, τα κοινά λάθη και τις συμβουλές αντιμετώπισης προβλημάτων που θα σας βοηθήσουν να χρησιμοποιήσετε σωστά τα ρελέ σε πραγματικές εφαρμογές.

Κατάλογος

Εικόνα 1. Ρελέ μανδάλωσης έναντι μη μανδάλωσης

Τι είναι ένα ρελέ;

Α ρελέ είναι ένα ηλεκτρικός διακόπτης που επιτρέπει σε ένα μικρό ηλεκτρικό σήμα να ελέγχει ένα μεγαλύτερο και πιο ισχυρό κύκλωμα με ασφάλεια.Λειτουργεί στέλνοντας ένα μικρό ρεύμα σε ένα πηνίο, το οποίο δημιουργεί μια μαγνητική δύναμη που κινεί τις εσωτερικές επαφές για να ανοίξει ή να κλείσει ένα άλλο κύκλωμα.Αυτό επιτρέπει σε απλές συσκευές, όπως ένας μικροελεγκτής ή ένας διακόπτης, να ελέγχουν συσκευές υψηλότερης ισχύος, όπως κινητήρες, φώτα ή συσκευές χωρίς να χειρίζονται απευθείας την υψηλή τάση.Ένα χαρακτηριστικό ενός ρελέ είναι ηλεκτρική μόνωση, που κρατά την πλευρά ελέγχου ξεχωριστή από την πλευρά του φορτίου και βοηθά στην προστασία των ευαίσθητων εξαρτημάτων από ζημιές.Τα ρελέ συνήθως έχουν κανονικά ανοιχτές (NO) ή κανονικά κλειστές (NC) επαφές, οι οποίες καθορίζουν εάν το κύκλωμα είναι απενεργοποιημένο ή ενεργοποιημένο από προεπιλογή.

Για να κατανοήσουμε πώς λειτουργούν τα ρελέ σε πραγματικές εφαρμογές, ας δούμε τους δύο κύριους τύπους: ρελέ μανδάλωσης και ρελέ χωρίς μανδάλωμακαι πώς λειτουργεί το καθένα.

Τι είναι ένα ρελέ ασφάλισης και πώς λειτουργεί;

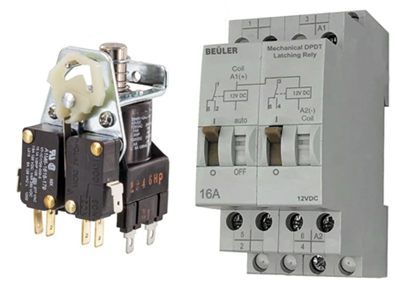

Εικόνα 2. Παραδείγματα ρελέ μανδάλωσης

Α ρελέ μανδάλωσης είναι ένα ρελέ που παραμένει ON ή OFF ακόμα και αφού αφαιρέσετε το ρεύμα.αυτό "θυμάται” η τελευταία του κατάσταση, επομένως δεν χρειάζεστε συνεχή ισχύ για να το κρατήσετε στη θέση του.Αυτός είναι ο λόγος που ονομάζεται επίσης α δισταθερό ρελέ.

Δείτε πώς λειτουργεί: στέλνετε έναν σύντομο ηλεκτρικό παλμό στο πηνίο του ρελέ και αυτό ενεργοποιείται ή απενεργοποιείται.Στο εσωτερικό, ένα μηχανικό μάνδαλο ή ένας μικρός μαγνήτης συγκρατεί τις επαφές στη θέση τους.Μόλις αλλάξει, παραμένει εκεί ακόμα και όταν έχει κοπεί η τροφοδοσία.Για να αλλάξετε ξανά την κατάσταση, απλά στέλνετε έναν άλλο παλμό.

Υπάρχουν δύο κοινά είδη.Α ρελέ μανδάλωσης μονού πηνίου χρησιμοποιεί ένα πηνίο και αλλάζει κατάσταση ανάλογα με την κατεύθυνση του ρεύματος.Α ρελέ μανδάλωσης διπλού πηνίου χρησιμοποιεί δύο πηνία, το ένα πηνίο χρησιμοποιείται για να το ενεργοποιήσετε και το άλλο για να το απενεργοποιήσετε.Τα σχέδια διπλού πηνίου είναι πιο εύκολο να ελέγχονται και είναι πιο συνηθισμένα σε πρακτικά κυκλώματα.Συνήθως χρησιμοποιείτε ένα ρελέ μανδάλωσης όταν θέλετε να εξοικονομήσετε ενέργεια ή να διατηρήσετε μια ρύθμιση ακόμα και κατά την απώλεια ισχύος.

Ωστόσο, έχει επίσης μερικά πράγματα που πρέπει να λάβετε υπόψη.Το κύκλωμα ελέγχου μπορεί να είναι ελαφρώς πιο περίπλοκο και πρέπει να βεβαιωθείτε ότι αποστέλλεται το σωστό σήμα για να αλλάξετε την κατάστασή του.

Τι είναι ένα ρελέ χωρίς μανδάλωμα Πώς λειτουργεί;

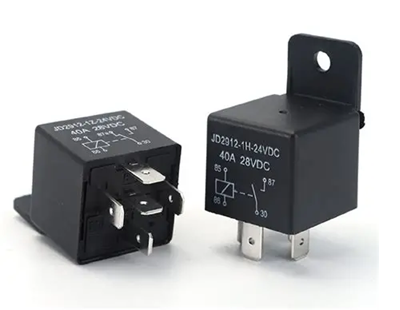

Σχήμα 3. Ρελέ μη μανδάλωσης αυτοκινήτου

Α ρελέ μη μανδάλωσης είναι ένα ρελέ που παραμένει αναμμένο μόνο όταν τροφοδοτείτε με ρεύμα.Μόλις αφαιρεθεί το ρεύμα, επιστρέφει αυτόματα στην αρχική του κατάσταση.Δεν αποθηκεύει ούτε θυμάται την τελευταία του θέση.

Δείτε πώς λειτουργεί: όταν εφαρμόζετε ρεύμα στο πηνίο, τραβάει τις εσωτερικές επαφές και αλλάζει την κατάσταση του κυκλώματος.Αλλά σε αντίθεση με ένα ρελέ μανδάλωσης, υπάρχει χωρίς μηχανισμό κλειδώματος στο εσωτερικό.Έτσι, όταν σταματήσει η τροφοδοσία, η μαγνητική δύναμη εξαφανίζεται και ένα ενσωματωμένο ελατήριο σπρώχνει τις επαφές πίσω στην προεπιλεγμένη θέση τους.

Θα παρατηρήσετε ότι ακολουθεί πάντα την προεπιλεγμένη συμπεριφορά του.Ένα κανονικά ανοιχτό (NO) ρελέ παραμένει ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΟ μέχρι να το ενεργοποιήσετε, ενώ ένα κανονικά κλειστό (NC) ρελέ παραμένει ενεργοποιημένο μέχρι να το ενεργοποιήσετε.

Συνήθως θα χρησιμοποιείτε ρελέ χωρίς μανδάλωμα όταν η συσκευή χρειάζεται να λειτουργεί μόνο όταν υπάρχει ρεύμα, όπως σε κινητήρες, ανεμιστήρες ή συστήματα ελέγχου που θα πρέπει να σταματήσουν αμέσως όταν διακοπεί η τροφοδοσία.Είναι απλό στη χρήση, αλλά χρειάζεται συνεχή τροφοδοσία εάν θέλετε να παραμείνει ενεργό.

Ρελέ μανδάλωσης έναντι μη μανδάλωσης: Κύριες διαφορές

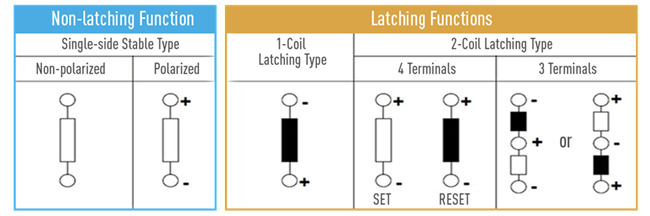

Εικόνα 4. Λειτουργίες ρελέ μανδάλωσης έναντι μη μανδάλωσης

Τώρα που είδατε πώς λειτουργούν και τα δύο, εδώ είναι η απλή σύγκριση μεταξύ τους, ώστε να μπορείτε να επιλέξετε πιο γρήγορα.

Ένα ρελέ μανδάλωσης διατηρεί την τελευταία του κατάσταση ακόμη και όταν αφαιρεθεί η τροφοδοσία, ενώ ένα ρελέ που δεν μανδαλώνει παραμένει ενεργό μόνο όταν εφαρμόζεται ρεύμα.Αυτή η διαφορά επηρεάζει τον τρόπο συμπεριφοράς τους, πόση ισχύ χρησιμοποιούν και πού πρέπει να τα χρησιμοποιήσετε.Εδώ είναι μια σαφής σύγκριση:

Κρατική Μνήμη

- Ένα ρελέ μανδάλωσης θυμάται την τελευταία του κατάσταση ενεργοποίησης ή απενεργοποίησης.
- Ένα ρελέ χωρίς μανδάλωμα επιστρέφει πάντα στην προεπιλεγμένη του κατάσταση.

Απαίτηση ισχύος

- Ένα ρελέ μανδάλωσης χρειάζεται ρεύμα μόνο κατά την εναλλαγή.
- Ένα ρελέ χωρίς μανδάλωμα χρειάζεται συνεχή ισχύ για να παραμείνει ενεργοποιημένο.

Ενεργειακή Απόδοση

- Τα ρελέ μανδάλωσης είναι πιο ενεργειακά αποδοτικά, ειδικά για συστήματα μπαταριών.
- Τα ρελέ χωρίς μανδάλωμα καταναλώνουν περισσότερη ισχύ με την πάροδο του χρόνου.

Μέθοδος Ελέγχου

- Τα ρελέ μανδάλωσης χρειάζονται σήματα παλμού (μερικές φορές ξεχωριστός έλεγχος ON/OFF).
- Τα ρελέ χωρίς μανδάλωμα είναι απλούστερα, απλώς εφαρμόστε ισχύ για να ενεργοποιήσετε.

Συμπεριφορά αποτυχίας

- Τα ρελέ ασφάλισης παραμένουν στην τελευταία τους κατάσταση κατά την απώλεια ισχύος.
- Τα ρελέ χωρίς μανδάλωμα επαναφέρονται όταν διακοπεί η ισχύς (ασφαλέστερο για ορισμένα συστήματα).

Τυπικές Εφαρμογές

- Τα ρελέ μανδάλωσης χρησιμοποιούνται σε έξυπνες συσκευές, κυκλώματα μνήμης και συστήματα χαμηλής κατανάλωσης.
- Τα ρελέ χωρίς μανδάλωμα χρησιμοποιούνται σε κινητήρες, συσκευές και συστήματα που πρέπει να σταματούν όταν διακόπτεται η παροχή ρεύματος.

Πλεονεκτήματα και μειονεκτήματα των ρελέ μανδάλωσης & των ρελέ μη μανδάλωσης

Ρελέ μανδάλωσης

Πλεονεκτήματα:

• Χρησιμοποιεί πολύ χαμηλή ισχύ καθώς χρειάζεται ρεύμα μόνο κατά την εναλλαγή

• Θυμάται την τελευταία του κατάσταση, ακόμη και κατά την απώλεια ρεύματος

• Ιδανικό για συστήματα που λειτουργούν με μπαταρίες και εξοικονομούν ενέργεια

• Μειώνει τη σπατάλη θερμότητας και ενέργειας με την πάροδο του χρόνου

Μειονεκτήματα:

• Ο έλεγχος μπορεί να είναι λίγο πιο περίπλοκος (έλεγχος παλμού ή διπλού πηνίου)

• Πρέπει να παρακολουθείτε την τρέχουσα κατάστασή του στο σύστημά σας

• Δεν είναι ιδανικό εάν θέλετε το σύστημα να επαναφέρει αυτόματα μετά την απώλεια ρεύματος

Ρελέ μη μανδάλωσης

Πλεονεκτήματα:

• Απλό στη χρήση, απλώς εφαρμόστε ισχύ για ενεργοποίηση

• Προβλέψιμη συμπεριφορά (επιστρέφει πάντα στην προεπιλεγμένη κατάσταση)

• Καλύτερα για συστήματα ασφαλή έναντι αστοχίας όπου η κατάσταση OFF είναι ασφαλέστερη

• Πιο εύκολο στο σχεδιασμό και τον έλεγχο στα περισσότερα κυκλώματα

Μειονεκτήματα

• Χρειάζεται συνεχή τροφοδοσία για να παραμείνει ενεργοποιημένο

• Καταναλώνει περισσότερη ενέργεια με την πάροδο του χρόνου

• Μπορεί να παράγει περισσότερη θερμότητα σε μακρά λειτουργία

Πότε πρέπει να χρησιμοποιείτε ρελέ χωρίς μανδάλωμα;

Η επιλογή μεταξύ ρελέ μανδάλωσης και μη κλειδώματος εξαρτάται από το πώς θέλετε να συμπεριφέρεται το σύστημά σας κατά τη διάρκεια και μετά την παροχή ρεύματος.

Θα έπρεπε χρησιμοποιήστε ένα ρελέ μανδάλωσης όταν θέλεις εξοικονομήστε ενέργεια ή διατηρήστε την τελευταία κατάσταση ακόμα και μετά την αφαίρεση του ρεύματος.Είναι μια καλή επιλογή για συσκευές που τροφοδοτούνται από μπαταρίες, έξυπνους διακόπτες σπιτιού και συστήματα που πρέπει να θυμούνται εάν ήταν ON ή OFF.Δεδομένου ότι χρειάζεται ρεύμα μόνο κατά την εναλλαγή, συμβάλλει στη μείωση της χρήσης ενέργειας με την πάροδο του χρόνου.Είναι επίσης χρήσιμο σε περιπτώσεις όπου θέλετε η συσκευή να συνεχίσει να λειτουργεί στην τελευταία της κατάσταση ακόμα και μετά από διακοπή ρεύματος.

Από την άλλη, θα έπρεπε χρησιμοποιήστε ρελέ που δεν μανδαλώνει όταν θέλετε το σύστημα να λειτουργεί μόνο όταν υπάρχει ρεύμα.Χρησιμοποιείται σε κινητήρες, ανεμιστήρες, συσκευές και βιομηχανικά συστήματα ελέγχου όπου η συσκευή θα πρέπει να σταματήσει αμέσως μόλις αφαιρεθεί το ρεύμα.Αυτό το καθιστά ασφαλέστερη επιλογή για πολλές εφαρμογές καθώς επιστρέφει αυτόματα στην προεπιλεγμένη του κατάσταση.Είναι επίσης πιο εύκολο να ελέγχεται αφού χρειάζεται μόνο να εφαρμόσετε ρεύμα για να το ενεργοποιήσετε.

Πώς να επιλέξετε μεταξύ ρελέ μανδάλωσης και μη μανδάλωσης

Η επιλογή του σωστού ρελέ δεν είναι περίπλοκη εάν εστιάσετε στο πώς πρέπει να συμπεριφέρεται το σύστημά σας.

Πρώτα, σκεφτείτε σχετικά με τη χρήση ενέργειας.Εάν το έργο σας λειτουργεί με μπαταρία ή θέλετε να εξοικονομήσετε ενέργεια, ένα ρελέ μανδάλωσης είναι η καλύτερη επιλογή, καθώς χρησιμοποιεί ενέργεια μόνο κατά την εναλλαγή.Αν κατανάλωση ρεύματος δεν είναι ανησυχητικό, ένα ρελέ χωρίς μανδάλωμα μπορεί να λειτουργήσει μια χαρά.

Επόμενος, σκεφτείτε τι πρέπει να συμβεί κατά τη διάρκεια μιας απώλειας ισχύος.Εάν θέλετε η συσκευή να παραμείνει στην τελευταία της κατάσταση, χρησιμοποιήστε ένα ρελέ μανδάλωσης.Εάν θέλετε το σύστημα να απενεργοποιηθεί ή να επαναρυθμιστεί αυτόματα για ασφάλεια, ένα ρελέ χωρίς μανδάλωμα είναι η ασφαλέστερη επιλογή.

Θα πρέπει επίσης να κοιτάξετε πολυπλοκότητα ελέγχου.Τα ρελέ μανδάλωσης μπορεί να χρειάζονται σήματα παλμών ή ξεχωριστό έλεγχο ON/OFF, γεγονός που καθιστά τη σχεδίαση ελαφρώς πιο περίπλοκη.Τα ρελέ χωρίς μανδάλωμα είναι απλούστερα αφού απλώς εφαρμόζετε ρεύμα για να τα κρατάτε ενεργά.

Ένας άλλος παράγοντας είναι η τύπος εφαρμογής.Για έξυπνες συσκευές, συστήματα που βασίζονται σε μνήμη ή σχέδια εξοικονόμησης ενέργειας, χρησιμοποιούνται ρελέ μανδάλωσης.Για κινητήρες, συσκευές και βιομηχανικά συστήματα που θα πρέπει να λειτουργούν μόνο όταν τροφοδοτούνται, τα ρελέ που δεν μανδαλώνουν είναι πιο κατάλληλα.

Διαφορές καλωδίωσης μεταξύ ρελέ ασφάλισης και μη μανδάλωσης

Η διαφορά καλωδίωσης προέρχεται κυρίως από το πώς ελέγχεται κάθε ρελέ.

Α ρελέ μη μανδάλωσης είναι απλό να καλωδιωθεί.Συνδέετε το πηνίο σε μια πηγή ρεύματος μέσω ενός διακόπτη ή ενός σήματος ελέγχου.Όταν εφαρμόζεται ρεύμα, το ρελέ ενεργοποιείται.Όταν αφαιρεθεί το ρεύμα, σβήνει.Το φορτίο συνδέεται μέσω των επαφών COM, NO ή NC, ανάλογα με το πώς θέλετε να συμπεριφέρεται το κύκλωμα.Αυτή η ρύθμιση είναι απλή, καθώς χρειάζεστε μόνο μία γραμμή ελέγχου για να τη διατηρήσετε ενεργοποιημένη.

Α ρελέ μανδάλωσης καλωδιώνεται διαφορετικά καθώς χρειάζεται σήμα για να ενεργοποιηθεί και άλλο για να απενεργοποιηθεί.Σε ένα ρελέ μανδάλωσης διπλού πηνίου, έχετε δύο ξεχωριστές εισόδους, ένα πηνίο για SET (ενεργοποίηση) και ένα άλλο για RESET (απενεργοποίηση).Κάθε πηνίο ενεργοποιείται από έναν σύντομο παλμό.Σε ένα ρελέ μανδάλωσης μονού πηνίου, η καλωδίωση εξαρτάται από την πολικότητα, που σημαίνει ότι η κατεύθυνση του ρεύματος καθορίζει εάν ανάβει ή σβήνει.Αυτό κάνει την καλωδίωση ελαφρώς πιο περίπλοκη σε σύγκριση με ένα ρελέ χωρίς μανδάλωμα.

Συνήθη λάθη κατά τη χρήση ρελέ

Ακολουθούν τα πιο συνηθισμένα λάθη που πρέπει να αποφεύγετε όταν χρησιμοποιείτε ρελέ:

Επιλογή λανθασμένου τύπου ρελέ - Η χρήση ρελέ μανδάλωσης αντί για ρελέ που δεν μανδαλώνει (ή αντίστροφα) μπορεί να προκαλέσει λανθασμένη συμπεριφορά του συστήματος.

Λανθασμένη καλωδίωση (Όχι και σύγχυση NC) - Η ανάμειξη επαφών κανονικά ανοιχτών (ΟΧΙ) και κανονικά κλειστών (NC) μπορεί να κάνει τη συσκευή να ενεργοποιηθεί ή να απενεργοποιηθεί τη λάθος στιγμή.

Χρήση λανθασμένης βαθμολογίας ρελέ - Εάν το ρελέ δεν έχει ονομαστική τιμή για την τάση ή το ρεύμα σας, οι επαφές μπορεί να υπερθερμανθούν, να καούν ή να αστοχήσουν.

Χωρίς δίοδο flyback στο πηνίο - Η παράλειψη της διόδου μπορεί να προκαλέσει αιχμές τάσης που μπορεί να βλάψουν τον μικροελεγκτή ή το κύκλωμα ελέγχου.

Διατηρώντας τα ρελέ που δεν μανδαλώνουν ενεργοποιημένα για πολύ μεγάλο χρονικό διάστημα - Η συνεχής ισχύς μπορεί να οδηγήσει σε μεγαλύτερη χρήση ενέργειας και επιπλέον θερμότητα.

Αγνοώντας την κατάλληλη απομόνωση και προστασία - Αυτό μπορεί να προκαλέσει προβλήματα θορύβου ή ζημιά σε ευαίσθητα ηλεκτρονικά εξαρτήματα.

Αντιμετώπιση προβλημάτων ρελέ

Εάν το ρελέ σας δεν λειτουργεί σωστά, ακολουθούν ορισμένα κοινά προβλήματα και πώς μπορείτε να τα ελέγξετε:

Το ρελέ δεν κάνει κλικ (χωρίς ήχος εναλλαγής) - Ελέγξτε εάν το πηνίο παίρνει ρεύμα.Χρησιμοποιήστε ένα πολύμετρο για να επαληθεύσετε την τάση.Εάν δεν υπάρχει τάση, το πρόβλημα μπορεί να είναι στο κύκλωμα ελέγχου ή στην καλωδίωση.

Το ρελέ κάνει κλικ αλλά δεν αλλάζει το φορτίο - Οι επαφές μπορεί να είναι κατεστραμμένες ή φθαρμένες.Ελέγξτε επίσης εάν η καλωδίωση φορτίου έχει συνδεθεί σωστά σε COM, NO ή NC.

Το ρελέ κόλλησε ON ή OFF - Αυτό μπορεί να συμβεί λόγω συγκολλημένων επαφών ή μηχανικής βλάβης.Στα ρελέ μανδάλωσης, ελέγξτε επίσης εάν αποστέλλεται το σωστό σήμα παλμού.

Διακοπτόμενη λειτουργία (Λειτουργεί μερικές φορές) - Τα χαλαρά καλώδια, οι κακές συνδέσεις ή η ασταθής παροχή ρεύματος μπορεί να προκαλέσουν αυτό το πρόβλημα.Ελέγξτε όλους τους ακροδέκτες και τις συνδέσεις.

Ρελέ υπερθέρμανσης - Αυτό συνήθως σημαίνει ότι το ρελέ είναι υπερφορτωμένο ή αντλεί πολύ ρεύμα.Βεβαιωθείτε ότι η βαθμολογία του ρελέ ταιριάζει με το φορτίο σας.

Το κύκλωμα ελέγχου δεν αποκρίνεται σωστά - Εάν χρησιμοποιείτε μικροελεγκτή, ελέγξτε για εξαρτήματα που λείπουν, όπως δίοδο flyback ή λανθασμένα επίπεδα σήματος.

Σύναψη

Τα ρελέ μανδάλωσης και μη μανδάλωσης μπορεί να φαίνονται παρόμοια, αλλά συμπεριφέρονται πολύ διαφορετικά.Ένα ρελέ μανδάλωσης είναι καλύτερο όταν χρειάζεται να εξοικονομήσετε ενέργεια ή να διατηρήσετε την τελευταία κατάσταση, ενώ ένα ρελέ χωρίς ασφάλιση είναι καλύτερο για απλό έλεγχο και αυτόματη επαναφορά.Κατανοώντας πώς λειτουργεί κάθε τύπος, μαζί με τα πλεονεκτήματα, την καλωδίωση και τα κοινά προβλήματα, μπορείτε να επιλέξετε το σωστό ρελέ για το έργο σας.Στο τέλος, η επιλογή του σωστού ρελέ συμβάλλει στη βελτίωση της ασφάλειας, της απόδοσης και της αξιοπιστίας του συστήματός σας.
