Ποια είναι η διαφορά μεταξύ ενός MOSFET και ενός ρελέ;
2026-04-26 62

Η επιλογή της σωστής συσκευής μεταγωγής είναι απαραίτητη σε κάθε ηλεκτρικό ή ηλεκτρονικό σύστημα.Δύο από τις πιο κοινές επιλογές είναι τα MOSFET και τα ρελέ.Και τα δύο χρησιμοποιούνται για τον έλεγχο κυκλωμάτων, αλλά λειτουργούν με διαφορετικούς τρόπους και έχουν σχεδιαστεί για διαφορετικές χρήσεις.Ορισμένα συστήματα χρειάζονται γρήγορη και αποτελεσματική εναλλαγή, ενώ άλλα χρειάζονται ισχυρή απομόνωση και ικανότητα χειρισμού υψηλής ισχύος.Αυτό το άρθρο θα συζητήσει τις κύριες διαφορές μεταξύ MOSFET και ρελέ, πώς λειτουργούν, πού χρησιμοποιούνται και πώς να επιλέξετε το σωστό για την εφαρμογή σας.

Κατάλογος

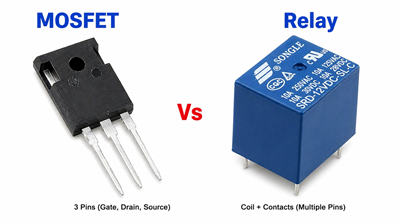

Εικόνα 1. Σύγκριση MOSFET έναντι Ρελέ

Τι είναι το ρελέ και πώς λειτουργεί;

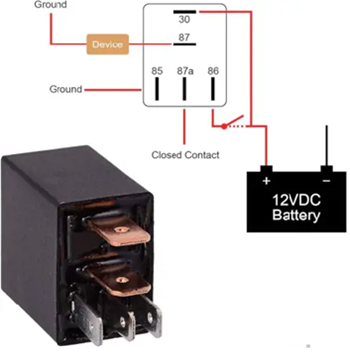

Εικόνα 2. Πώς συνδέεται ένα ρελέ σε ένα κύκλωμα

Α ρελέ είναι ένα ηλεκτρομηχανικός διακόπτης που επιτρέπει σε ένα σήμα χαμηλής ισχύος να ελέγχει ένα κύκλωμα υψηλότερης ισχύος με ασφάλεια και αποτελεσματικότητα.Λειτουργεί χρησιμοποιώντας α πηνίο ότι λειτουργεί ως ηλεκτρομαγνήτης όταν τη διαρρέει ρεύμα.Όταν το πηνίο ενεργοποιείται, δημιουργεί ένα μαγνητικό πεδίο που έλκει ένα κινητό μεταλλικό τμήμα που ονομάζεται οπλισμός.Αυτή η κίνηση αλλάζει τη θέση των επαφών, που είναι τα σημεία που ανοίξτε ή κλείστε το ηλεκτρικό κύκλωμα.

Σε ένα τυπικό ρελέ, υπάρχουν κανονικά ανοιχτό (ΟΧΙ) επαφές που παραμένουν ανοιχτές μέχρι να ενεργοποιηθούν και κανονικά κλειστό Επαφές (NC) που παραμένουν κλειστές μέχρι να ενεργοποιηθεί το ρελέ.Όταν το πηνίο λαμβάνει ρεύμα, οι επαφές NO κλείνουν για να επιτρέψουν τη ροή ρεύματος, ενώ οι επαφές NC ανοίγουν για να σταματήσει το ρεύμα.Μόλις αφαιρεθεί η τροφοδοσία, ένα ελατήριο επαναφέρει τον οπλισμό στην αρχική του θέση, επαναφέροντας τις επαφές στην προεπιλεγμένη τους κατάσταση.

Αυτός ο απλός μηχανισμός επιτρέπει στα ρελέ να ελέγχουν συσκευές υψηλής τάσης ή υψηλού ρεύματος όπως κινητήρες, φώτα και συσκευές χρησιμοποιώντας ένα σήμα ελέγχου χαμηλής τάσης.Καθώς η πλευρά ελέγχου και η πλευρά του φορτίου διαχωρίζονται φυσικά, τα ρελέ παρέχουν επίσης ηλεκτρική μόνωση, καθιστώντας τα αξιόπιστα και ασφαλή για πολλές εφαρμογές.

Τι είναι το MOSFET και πώς λειτουργεί;

Εικόνα 3. Διάγραμμα εσωτερικής δομής MOSFET

Α MOSFET (Μετάλλου-Οξειδίου-Ημιαγωγού Τρανζίστορ Πεδίου-Επίδρασης) είναι α συσκευή μεταγωγής ημιαγωγών που ελέγχει τη ροή του ρεύματος χρησιμοποιώντας ένα ηλεκτρικό πεδίο αντί για μηχανική κίνηση.Διαθέτει τρία κύρια τερματικά: πύλη, αποστράγγιση και πηγή.Η πύλη είναι ηλεκτρικά απομονωμένη από την υπόλοιπη συσκευή με ένα λεπτό στρώμα οξειδίου, που σημαίνει ότι σχεδόν δεν ρέει ρεύμα σε αυτήν.Αντί να χρησιμοποιείται ρεύμα, ένα MOSFET ελέγχεται από την τάση που εφαρμόζεται στην πύλη.

Όταν εφαρμόζεται τάση στην πύλη (σε ένα MOSFET N-καναλιού), δημιουργεί ένα ηλεκτρικό πεδίο που σχηματίζει αγώγιμη διαδρομή, που ονομάζεται α κανάλι, μεταξύ της αποχέτευσης και της πηγής.Μόλις σχηματιστεί αυτό το κανάλι, το ρεύμα μπορεί να ρέει ελεύθερα μέσα από τη συσκευή.Όταν η τάση πύλης αφαιρεθεί ή μειωθεί κάτω από ένα ορισμένο επίπεδο (τάση κατωφλίου), το κανάλι εξαφανίζεται και το ρεύμα σταματά.Αυτό επιτρέπει στο MOSFET να λειτουργεί ως γρήγορος ηλεκτρονικός διακόπτης.

Σε αντίθεση με τα ρελέ, Τα MOSFET δεν έχουν κινούμενα μέρη, έτσι αλλάζουν πολύ πιο γρήγορα και λειτουργούν αθόρυβα.Είναι εξαιρετικά αποδοτικά, ειδικά σε εφαρμογές χαμηλής τάσης και υψηλής ταχύτητας.Λόγω της γρήγορης απόκρισης και της μεγάλης διάρκειας ζωής τους, τα MOSFET αποτελούν βασικό συστατικό στα σημερινά ηλεκτρονικά σχέδια.

MOSFET vs Relay: Κύριες διαφορές

Ο παρακάτω πίνακας παρέχει μια απλή και σαφή σύγκριση των κύριων διαφορών μεταξύ MOSFET και ρελέ, βοηθώντας σας να αποφασίσετε γρήγορα ποιο ταιριάζει στην εφαρμογή σας.

Χαρακτηριστικό	MOSFET	Ρελέ
Τύπος	Ηλεκτρονική (ημιαγωγός)	Μηχανική (ηλεκτρομαγνητική)
Πώς λειτουργεί	Χρησιμοποιεί τάση σε έλεγχος της ροής του ρεύματος	Χρησιμοποιεί ένα πηνίο για να κινηθεί επαφές
Ταχύτητα εναλλαγής	Πολύ γρήγορα (μικροδευτερόλεπτα)	Αργή (χιλιοστά του δευτερολέπτου)
Κινούμενα μέρη	Κανένα	Ναι (μετακινούνται οι επαφές)
Διάρκεια ζωής	Πολύ μακρύ	Περιορισμένη λόγω φθοράς
Θόρυβος	Σιωπηλός	Ήχος κλικ
Κατανάλωση ρεύματος	Χαμηλό (ελεγχόμενη από τάση)	Υψηλότερο (ανάγκες πηνίου δύναμη)
Ηλεκτρική μόνωση	Καμία πλήρης απομόνωση	Πλήρης απομόνωση μεταξύ ελέγχου και φορτίου
Τύπος φορτίου	Κυρίως DC	AC και DC
Μέγεθος	Μικρό και συμπαγές	Μεγαλύτερο και ογκώδες
Θερμότητα	Μπορεί να παράγει θερμότητα υπό φορτίο	Λιγότερη θερμότητα στις επαφές
Αξιοπιστία	Υψηλό (χωρίς φθορά)	Μπορεί να υποβαθμιστεί με την πάροδο του χρόνου
Κόστος	Συνήθως χαμηλά έως μέτρια	Μπορεί να είναι υψηλότερο ανάλογα με τον τύπο

MOSFET vs Εφαρμογές Ρελέ

Εφαρμογές ρελέ:

• Οικιακές συσκευές (κλιματιστικά, πλυντήρια ρούχων, ψυγεία)

• Συστήματα αυτοκινήτων (μοτέρ εκκίνησης, κόρνες, προβολείς, αντλίες καυσίμου)

• Βιομηχανικοί πίνακες ελέγχου (κινητήρες, αντλίες, συμπιεστές, μεταφορείς)

• Εναλλαγή υψηλής τάσης και υψηλού ρεύματος

• Συστήματα που χρειάζονται ηλεκτρική μόνωση για ασφάλεια

• Κυκλώματα διανομής και μεταγωγής ισχύος

• Συστήματα HVAC (θέρμανση, εξαερισμός, έλεγχος κλιματισμού)

• Συστήματα ελέγχου ανελκυστήρα και ανελκυστήρα

• Γεννήτρια και εφεδρική μεταγωγή ισχύος (συστήματα ATS)

• Συστήματα ελέγχου φωτισμού (φώτα δρόμου, φωτισμός κτιρίων)

• Συστήματα ασφάλειας και προστασίας (διακοπτών, συναγερμών)

• Σιδηροδρομική σηματοδότηση και έλεγχος βαρέων μηχανημάτων

Εφαρμογές MOSFET:

• Τροφοδοτικά και μετατροπείς DC-DC

• Συστήματα διαχείρισης μπαταριών (BMS)

• Οδηγοί μηχανών (ρομπότ, ανεμιστήρες, drones, μικρά μηχανήματα)

• Μικροελεγκτής και ενσωματωμένα συστήματα (Arduino, συσκευές IoT)

• Φορητοί υπολογιστές, smartphone και φορητές ηλεκτρονικές συσκευές

• Κυκλώματα μεταγωγής υψηλής ταχύτητας

• Προγράμματα οδήγησης LED και συστήματα φωτισμού

• Ενισχυτές ήχου και κυκλώματα επεξεργασίας σήματος

• Συστήματα ηλιακής ενέργειας και μετατροπείς

• Ηλεκτρικά οχήματα (έλεγχος κινητήρα, ρύθμιση ισχύος)

• Συστήματα ρομποτικής (ενεργοποιητές, κυκλώματα ελέγχου)

• Μητρικές πλακέτες υπολογιστών και κυκλώματα διαχείρισης ενέργειας

• Κυκλώματα ασύρματης φόρτισης και γρήγορης φόρτισης

MOSFET vs Relay: Τι είναι καλύτερο για την εφαρμογή σας;

Η επιλογή μεταξύ ενός MOSFET και ενός ρελέ εξαρτάται από τις συγκεκριμένες ανάγκες σας.Και οι δύο συσκευές μπορούν να ελέγχουν ηλεκτρικά κυκλώματα, αλλά έχουν σχεδιαστεί για διαφορετικούς τύπους εφαρμογών.

Α Ρελέ είναι η καλύτερη επιλογή όταν το σύστημά σας περιλαμβάνει υψηλή τάση ή υψηλό ρεύμα, ειδικά με εναλλασσόμενο ρεύμα.Το ρελέ είναι επίσης ιδανικό όταν απαιτείται ηλεκτρική μόνωση, που σημαίνει ότι το κύκλωμα ελέγχου πρέπει να είναι πλήρως διαχωρισμένο από το φορτίο για ασφάλεια.Τα ρελέ χρησιμοποιούνται συνήθως σε συσκευές, βιομηχανικά συστήματα και εφαρμογές αυτοκινήτων όπου η εναλλαγή μεγάλων φορτίων είναι απαραίτητη και δεν απαιτείται ταχύτητα.

Α MOSFET είναι πιο κατάλληλο για κυκλώματα χαμηλής τάσης και συνεχούς ρεύματος που απαιτούν γρήγορη και αποτελεσματική εναλλαγή.Δεδομένου ότι δεν έχει κινούμενα μέρη, λειτουργεί αθόρυβα και μπορεί να αλλάζει πολύ γρήγορα, καθιστώντας το ιδανικό για σύγχρονα ηλεκτρονικά, όπως έργα μικροελεγκτών, τροφοδοτικά, συστήματα μπαταριών και ρομποτική.Τα MOSFET προτιμώνται επίσης όταν ο χώρος είναι περιορισμένος και απαιτείται ενεργειακή απόδοση.

MOSFET εναντίον Ρελέ: Πότε πρέπει να χρησιμοποιείτε

Θα πρέπει να χρησιμοποιήσετε ένα MOSFET ή ένα ρελέ με βάση την πραγματική κατάσταση στο σύστημά σας, όχι μόνο τα γενικά χαρακτηριστικά.

Χρησιμοποιήστε α ρελέ όταν εργασία με πραγματικά συστήματα ισχύος όπως οικιακές συσκευές, βιομηχανικές μηχανές ή κυκλώματα αυτοκινήτων.Αυτά τα συστήματα συνήθως περιλαμβάνουν εναλλασσόμενο ρεύμα ή υψηλή τάση, όπου απαιτείται ασφάλεια και απομόνωση.Τα ρελέ είναι επίσης καλύτερα όταν χρειάζεστε μόνο απλό έλεγχο ON/OFF και η εναλλαγή δεν γίνεται συνήθως.

Χρησιμοποιήστε α MOSFET σε ηλεκτρονικά και ψηφιακά συστήματα όπου η εναλλαγή γίνεται συχνά και η ταχύτητα έχει σημασία.Αυτό περιλαμβάνει κυκλώματα μικροελεγκτών, συσκευές που τροφοδοτούνται από μπαταρίες, τροφοδοτικά και ρομποτική.Τα MOSFET είναι επίσης καλύτερη επιλογή όταν χρειάζεστε υψηλή απόδοση, χαμηλή θερμότητα και συμπαγή σχεδιασμό.

MOSFET vs ρελέ: Σύγκριση ταχύτητας μεταγωγής

Ταχύτητα εναλλαγής είναι μια από τις μεγαλύτερες διαφορές μεταξύ ενός MOSFET και ενός ρελέ.Α Το MOSFET αλλάζει πολύ γρήγορα καθώς δεν έχει κινούμενα μέρη.Μπορεί να ενεργοποιηθεί και να απενεργοποιηθεί σε μικροδευτερόλεπτα (πολύ γρήγορα), επομένως είναι καλό για κυκλώματα που αλλάζουν πολλές φορές, όπως τροφοδοτικά και ηλεκτρονικές συσκευές.Α Το ρελέ είναι πολύ πιο αργό αφού πρέπει να μετακινήσει μεταλλικές επαφές.Όταν το ενεργοποιείτε, χρειάζεται χρόνος για να τραβήξει το πηνίο τις επαφές.Αυτό διαρκεί συνήθως χιλιοστά του δευτερολέπτου (πιο αργό).Ως αποτέλεσμα αυτού, τα ρελέ δεν είναι καλά για γρήγορη ή επαναλαμβανόμενη μεταγωγή.

MOSFET vs Relay: Κατανάλωση ισχύος και απόδοση

Χρήση ισχύος είναι μια άλλη διαφορά μεταξύ ενός MOSFET και ενός ρελέ, ειδικά σε συστήματα που λειτουργούν για μεγάλες περιόδους.

Α Το MOSFET χρησιμοποιεί πολύ μικρή ισχύ ελέγχου καθώς ελέγχεται από τάση, όχι ρεύμα.Αφού ανάψει, χάνει μόνο μια μικρή ποσότητα ενέργειας λόγω εσωτερικής αντίστασης.Αυτό το καθιστά μια καλή επιλογή για συσκευές που τροφοδοτούνται από μπαταρίες και συστήματα εξοικονόμησης ενέργειας.Α ρελέ, ωστόσο, χρειάζεται συνεχή ισχύ για να διατηρήσετε το πηνίο ενεργό όσο είναι ενεργοποιημένο.Αυτό σημαίνει ότι συνεχίζει να χρησιμοποιεί ενέργεια ακόμα και όταν δεν αλλάζει.Με την πάροδο του χρόνου, αυτό μπορεί να οδηγήσει σε υψηλότερη κατανάλωση ενέργειας, ειδικά σε συστήματα που παραμένουν ενεργοποιημένα για μεγάλα χρονικά διαστήματα.

MOSFET vs Relay: Διάρκεια ζωής και αξιοπιστία

Διάρκεια ζωής και αξιοπιστία διαφέρουν πολύ μεταξύ ενός MOSFET και ενός ρελέ ως προς τον τρόπο κατασκευής τους.Α Το MOSFET δεν έχει κινούμενα μέρη, οπότε δεν φθείρεται εύκολα.Μπορεί να αλλάξει εκατομμύρια ή και δισεκατομμύρια φορές και να εξακολουθεί να λειτουργεί σωστά.Αυτό το καθιστά πολύ αξιόπιστο για συστήματα που αλλάζουν συχνά, όπως ηλεκτρονικά, τροφοδοτικά και αυτοματοποιημένες συσκευές.

Α ρελέ, από την άλλη, έχει κινούμενες επαφές που ανοίγουν και κλείνουν κάθε φορά αλλάζει.Μακροπρόθεσμα, αυτές οι επαφές μπορεί να φθαρούν, να καούν ή να καταστραφούν λόγω σπινθήρων (τόξο) κατά την εναλλαγή υψηλού ρεύματος.Ως αποτέλεσμα αυτού, τα ρελέ έχουν περιορισμένη διάρκεια ζωής, ειδικά σε εφαρμογές με συχνή εναλλαγή.

MOSFET vs Ρελέ: Ηλεκτρική απομόνωση και ασφάλεια

Ηλεκτρική μόνωση και ασφάλεια απαιτούνται όταν εργάζεστε με κυκλώματα υψηλής τάσης ή ευαίσθητα.Α Το ρελέ παρέχει πλήρη ηλεκτρική μόνωση μεταξύ της πλευράς ελέγχου και της πλευράς φορτίου.Αυτό σημαίνει ότι τα δύο μέρη δεν συνδέονται απευθείας, επομένως η υψηλή τάση ή τα σφάλματα από το φορτίο δεν μπορούν να φτάσουν εύκολα στο κύκλωμα ελέγχου.

Α MOSFET, από την άλλη, δεν παρέχει πλήρη απομόνωση από μόνη της.Το σήμα ελέγχου και το φορτίο μοιράζονται την ίδια ηλεκτρική διαδρομή, επομένως υπάρχει άμεση σύνδεση.Αυτό σημαίνει ότι απαιτείται πρόσθετη προσοχή κατά το σχεδιασμό του κυκλώματος, ειδικά όταν πρόκειται για υψηλότερες τάσεις.Για να επιτευχθεί η απομόνωση με τα MOSFET, απαιτούνται συνήθως πρόσθετα εξαρτήματα όπως οπτικοί απομονωτές ή κυκλώματα οδήγησης.

Συνήθη λάθη κατά την επιλογή μεταξύ MOSFET και ρελέ

Η επιλογή της λάθος συσκευής μπορεί να προκαλέσει κακή απόδοση, ζημιά ή κινδύνους για την ασφάλεια.Εδώ είναι κοινά λάθη που πρέπει να αποφύγετε:

Χρήση MOSFET για φορτία AC υψηλής τάσης - Τα MOSFET είναι κυρίως για DC.Η χρήση τους απευθείας σε AC χωρίς σωστή σχεδίαση μπορεί να προκαλέσει αστοχία.

Αγνοώντας τις ανάγκες ηλεκτρικής απομόνωσης - Εάν το σύστημά σας χρειάζεται απομόνωση για ασφάλεια, ένα ρελέ είναι συχνά η καλύτερη επιλογή.

Επιλογή λανθασμένης ονομαστικής τάσης ή ρεύματος - Η χρήση συσκευής με χαμηλότερες ονομασίες από τις απαιτούμενες μπορεί να οδηγήσει σε υπερθέρμανση ή ζημιά.

Δεν οδηγείτε σωστά την πύλη MOSFET - Μια ασθενής ή λανθασμένη τάση πύλης μπορεί να προκαλέσει τη θέρμανση του MOSFET και τη μη πλήρη αλλαγή.

Χρήση ρελέ για μεταγωγή υψηλής ταχύτητας - Τα ρελέ είναι αργά και μπορεί να φθαρούν γρήγορα εάν αλλάζουν πολύ συχνά.

Ξεχάστε την κατανάλωση ισχύος πηνίου ρελέ - Τα ρελέ χρειάζονται σταθερή ισχύ για να παραμείνουν ενεργοποιημένα, γεγονός που μπορεί να σπαταλήσει ενέργεια σε συστήματα μακράς λειτουργίας.

Αγνοώντας τη διαχείριση θερμότητας στα MOSFET - Χωρίς σωστή ψύξη ή σχεδιασμό, τα MOSFET μπορεί να υπερθερμανθούν υπό φορτίο.

Χωρίς να λαμβάνεται υπόψη η διάρκεια ζωής - Τα ρελέ φθείρονται με την πάροδο του χρόνου, ειδικά σε εφαρμογές συχνής μεταγωγής.

Λανθασμένη καλωδίωση επαφών ή ακροδεκτών - Λανθασμένες συνδέσεις μπορεί να προκαλέσουν αστοχία ή απροσδόκητη συμπεριφορά του κυκλώματος.

Πώς να επιλέξετε μεταξύ MOSFET και ρελέ

Η επιλογή μεταξύ MOSFET και ρελέ είναι απλή αν κοιτάξετε τι χρειάζεται το κύκλωμά σας.

Πρώτα, ελέγξτε το τύπος ισχύος.Εάν το κύκλωμά σας χρησιμοποιεί εναλλασσόμενο ρεύμα, ένα ρελέ είναι συνήθως η καλύτερη επιλογή.Εάν χρησιμοποιεί ρεύμα συνεχούς ρεύματος, ένα MOSFET είναι καλύτερο.Στη συνέχεια, σκεφτείτε το μέγεθος του φορτίου.Για υψηλή τάση ή υψηλό ρεύμα, ένα ρελέ είναι ασφαλέστερο.Για χαμηλή έως μεσαία ισχύ, ένα MOSFET λειτουργεί καλά.

Τώρα σκεφτείτε ταχύτητα .Εάν το κύκλωμά σας χρειάζεται να αλλάξει πολύ γρήγορα ή πολλές φορές, χρησιμοποιήστε ένα MOSFET.Εάν η εναλλαγή είναι αργή ή μόνο μια φορά στο τόσο, ένα ρελέ είναι μια χαρά.Σκεφτείτε επίσης ασφάλεια.Εάν χρειάζεστε απομόνωση μεταξύ του χειριστηρίου και του φορτίου, επιλέξτε ένα ρελέ.Εάν δεν απαιτείται απομόνωση, ένα MOSFET είναι εντάξει.

Κοιτάξτε κατανάλωση ρεύματοςεπίσης.Ένα MOSFET καταναλώνει λιγότερη ισχύ, ενώ ένα ρελέ χρησιμοποιεί περισσότερη ισχύ αφού το πηνίο του παραμένει ενεργοποιημένο.Τέλος, σκεφτείτε μέγεθος και ζωή.Ένα MOSFET είναι μικρό και διαρκεί περισσότερο.Ένα ρελέ είναι μεγαλύτερο και μπορεί να φθαρεί, αλλά εξακολουθεί να είναι καλό για απλές εργασίες.

Συμπέρασμα

Τα MOSFET και τα ρελέ είναι και τα δύο χρήσιμες συσκευές μεταγωγής, αλλά το καθένα είναι καλύτερο για διαφορετικές καταστάσεις.Ένα ρελέ είναι μια καλή επιλογή για υψηλή τάση, φορτία εναλλασσόμενου ρεύματος και ασφαλή απομόνωση, ενώ ένα MOSFET είναι καλύτερο για γρήγορη εναλλαγή, χρήση χαμηλής ισχύος και σύγχρονα ηλεκτρονικά συστήματα.Κατανοώντας τις διαφορές τους στην ταχύτητα, την απόδοση, τη διάρκεια ζωής και την ασφάλεια, μπορείτε να επιλέξετε τη σωστή συσκευή για τις ανάγκες σας.
