Πώς λειτουργούν τα ρεύματα ολίσθησης και διάχυσης στους ημιαγωγούς
2026-04-30 62

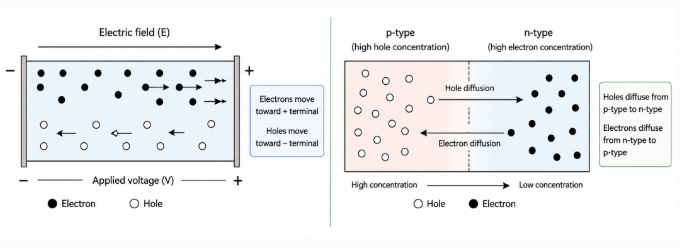

Οι ημιαγωγοί τροφοδοτούν πολλές σύγχρονες συσκευές, από τηλέφωνα μέχρι ηλεκτρικά οχήματα.Η απόδοσή τους εξαρτάται από τον τρόπο με τον οποίο οι φορείς φορτίου κινούνται μέσα στα υλικά.Σε αυτό το άρθρο ας συζητήσουμε σχετικά με το ρεύμα ολίσθησης και διάχυσης, τα βασικά τους στοιχεία, τις διαφορές, τις εξισώσεις, τη συμπεριφορά των συνδέσεων p-n, τους παράγοντες, τα εφέ ντόπινγκ και τις εφαρμογές της συσκευής.

Κατάλογος

Βασικά στοιχεία Drift Current

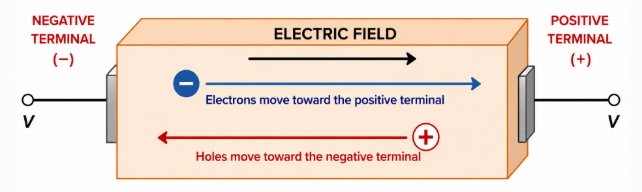

Εικόνα 2. Μετακινούμενο ρεύμα κάτω από ένα ηλεκτρικό πεδίο

Παρασυρόμενο ρεύμα είναι η κίνηση των φορέων φορτίου που προκαλείται από ένα εφαρμοσμένο ηλεκτρικό πεδίο.Όταν α τάσης εφαρμόζεται σε έναν ημιαγωγό, δημιουργείται ένα ηλεκτρικό πεδίο μέσα στο υλικό, αναγκάζοντας ηλεκτρόνια να κινηθεί προς το θετικό τερματικό και τρύπες προς το αρνητικό τερματικό.Αυτή η κίνηση είναι κατευθυντική και ελεγχόμενη, καθιστώντας το ρεύμα μετατόπισης τη βάση των περισσότερων ενεργών ηλεκτρονικών συσκευών.

Η ένταση του ηλεκτρικού πεδίου επηρεάζει άμεσα ταχύτητα φορέα.Ένα ισχυρότερο πεδίο αυξάνει την ταχύτητα του φορέα, η οποία βελτιώνει την απόδοση μεταγωγής.Επειδή το ρεύμα μετατόπισης εξαρτάται από την εφαρμοζόμενη τάση, μπορεί να ελεγχθεί με ακρίβεια, καθιστώντας το κατάλληλο για κυκλώματα υψηλής ταχύτητας και επεξεργασία σήματος.

Βασικά ρεύματα διάχυσης

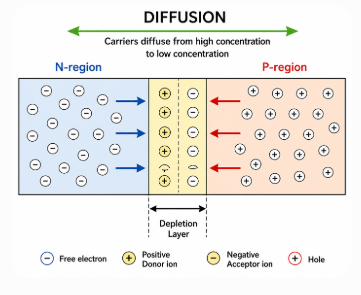

Σχήμα 3. Ρεύμα διάχυσης σε διασταύρωση P-N

Ρεύμα διάχυσης συμβαίνει όταν οι φορείς φορτίου μετακινούνται από περιοχές υψηλής συγκέντρωσης σε περιοχές χαμηλής συγκέντρωσης.

Αυτή η διαδικασία δεν απαιτεί εξωτερική τάση.Αντίθετα, καθοδηγείται από διαφορές συγκέντρωσης εντός του ημιαγωγού.

Η διάχυση είναι υπεύθυνη για το σχηματισμό του p-n διασταυρώσεις σε συσκευές όπως διόδους και τρανζίστορ.Επιτρέπει τη δημιουργία περιοχών εξάντλησης, οι οποίες είναι σημαντικές για τη λειτουργία της συσκευής.

Δεδομένου ότι η διάχυση είναι μια φυσική διαδικασία, είναι λιγότερο ελεγχόμενη από το ρεύμα μετατόπισης, αλλά παραμένει σημαντική για την εσωτερική δομή και τη συμπεριφορά των συσκευών ημιαγωγών.

Drift vs Diffusion Current

Χαρακτηριστικό	Drift Τρέχον	Διάχυση Τρέχον
Κινητήρια δύναμη	Ηλεκτρικό πεδίο	Κλίση συγκέντρωσης
Έλεγχος	Ψηλά	Περιορισμένη
Ταχύτητα	Γρήγορα	Πιο αργά
Ρόλος	Ενεργή λειτουργία	Σχηματισμός συσκευής
Εφαρμοστέο δίκαιο	Νόμος του Ohm	Νόμος του Φικ

Βασικές Εξισώσεις και Συμπεριφορά

Drift Current

Το ρεύμα μετατόπισης εξαρτάται από την ένταση του ηλεκτρικού πεδίου, την κινητικότητα του φορέα και τη συγκέντρωση του φορέα.

• Ταχύτητα ολίσθησης:

v=μE

• Πυκνότητα ρεύματος:

J_n=qnμ_nΕ

J_σελ=qpμ_σελΕ

Υλικά με υψηλότερη κινητικότητα, όπως το GaN ή το SiC, επιτρέπουν ταχύτερη κίνηση του φορέα και χρησιμοποιούνται συνήθως σε συσκευές υψηλής ταχύτητας και ισχύος.

Ρεύμα Διάχυσης

Το ρεύμα διάχυσης εξαρτάται από τη βαθμίδα συγκέντρωσης και τον συντελεστή διάχυσης.

• Πυκνότητα ρεύματος:

Σχήμα 4. Εξίσωση πυκνότητας ρεύματος διάχυσης ηλεκτρονίων,

Εικόνα 5.Εξίσωση πυκνότητας ρεύματος διάχυσης οπών

Η διάχυση έχει σημαντική επίδραση στη μεταφορά των φορέων σε διασταυρώσεις, επηρεάζοντας το κέρδος της συσκευής στα BJT και την απόδοση στα ηλιακά κύτταρα.

Πώς λειτουργούν σε μια διασταύρωση P-N

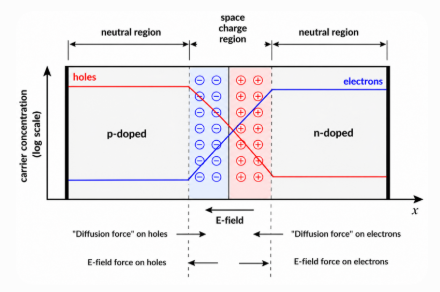

Εικόνα 6. Αλληλεπίδραση ρευμάτων ολίσθησης και διάχυσης σε μια διασταύρωση P–N

Η αλληλεπίδραση μεταξύ των ρευμάτων ολίσθησης και διάχυσης καθορίζει τον τρόπο λειτουργίας των συσκευών ημιαγωγών σε πρακτικά κυκλώματα.

Στο ισορροπία, το ρεύμα διάχυσης, το οποίο προκαλείται από διαφορές συγκέντρωσης, και το ρεύμα μετατόπισης, το οποίο οδηγείται από το εσωτερικό ηλεκτρικό πεδίο, αλληλοακυρώνονται, με αποτέλεσμα μηδενικό καθαρό ρεύμα.

Σε πρακτικές εφαρμογές, αυτή η ισορροπία αλλάζει ανάλογα με την εφαρμοζόμενη τάση.Κάτω προκατάληψη προς τα εμπρός, όπως όταν α δίοδος ή LED είναι ενεργοποιημένο, το ηλεκτρικό πεδίο μειώνεται, επιτρέποντας στο ρεύμα διάχυσης να κυριαρχεί.Αυτό επιτρέπει τη ροή ρεύματος και, στην περίπτωση των LED, παράγει φως.

Κάτω αντίστροφη προκατάληψη, όπως όταν α η δίοδος είναι απενεργοποιημένη , το ηλεκτρικό πεδίο αυξάνεται, με αποτέλεσμα να κυριαρχεί το ρεύμα μετατόπισης.Σε αυτήν την κατάσταση, ρέει μόνο ένα μικρό ρεύμα διαρροής, συνήθως στο εύρος νανοαμπέρ.

Αυτή η συμπεριφορά είναι σημαντική σε εφαρμογές όπως ανορθωτές για μετατροπή AC σε DC, κυκλώματα μεταγωγής και συστήματα επεξεργασίας σήματος.

Παράγοντες που επηρεάζουν την τρέχουσα ροή

Διάφοροι φυσικοί παράγοντες επηρεάζουν τα ρεύματα μετατόπισης και διάχυσης, επηρεάζοντας άμεσα την απόδοση της συσκευής.

Αντοχή Ηλεκτρικού Πεδίου: Η ταχύτητα μετατόπισης αυξάνεται με το ηλεκτρικό πεδίο.Στο πυρίτιο, η ταχύτητα του φορέα μπορεί να φτάσει σε κορεσμό σε περίπου 107 cm/s, περιορίζοντας την περαιτέρω βελτίωση της ταχύτητας.

Κινητικότητα φορέα: Η κινητικότητα καθορίζει πόσο εύκολα μετακινούνται οι φορείς φόρτισης μέσα από ένα υλικό.Για παράδειγμα, το πυρίτιο έχει κινητικότητα ηλεκτρονίων περίπου 1350 cm²/V·s, ενώ το νιτρίδιο του γαλλίου (GaN) έχει υψηλότερη κινητικότητα, επιτρέποντας ταχύτερη κίνηση του φορέα και επιτρέποντας την απόδοση της συσκευής υψηλότερης ταχύτητας.

Συγκέντρωση φορέα: Η υψηλότερη συγκέντρωση φορέα αυξάνει την αγωγιμότητα, αλλά μπορεί επίσης να αυξήσει τις απώλειες ανασυνδυασμού σε συσκευές όπως τα ηλιακά κύτταρα.

Επίπεδο ντόπινγκ: Το βαρύ ντόπινγκ βελτιώνει την αγωγιμότητα αλλά μειώνει την κινητικότητα λόγω της διασποράς.

Θερμοκρασία: Η αύξηση της θερμοκρασίας αυξάνει την ενέργεια του φορέα, η οποία αυξάνει τη διάχυση, αλλά προκαλεί επίσης περισσότερες συγκρούσεις μεταξύ φορέων και ατόμων, μειώνοντας την κινητικότητα.Αυτός είναι ο λόγος για τον οποίο η υπερθέρμανση οδηγεί σε μειωμένη απόδοση των ημιαγωγών.

Ποιότητα Υλικού: Τα ελαττώματα και οι ακαθαρσίες μειώνουν τη διάρκεια ζωής και την κινητικότητα του φορέα.Το πυρίτιο υψηλής καθαρότητας που χρησιμοποιείται σε IC έχει πυκνότητες ελαττώματος τόσο χαμηλές όσο 1 ελάττωμα ανά δισεκατομμύριο άτομα.

Αυτοί οι παράγοντες πρέπει να είναι ισορροπημένοι για να επιτευχθεί η βέλτιστη ταχύτητα, αποτελεσματικότητα και αξιοπιστία.

Πώς το ντόπινγκ επηρεάζει το ρεύμα

Το ντόπινγκ ελέγχει τον αριθμό των φορέων φορτίου σε έναν ημιαγωγό, επηρεάζοντας άμεσα τόσο το ρεύμα ολίσθησης όσο και το ρεύμα διάχυσης.Σε ημιαγωγοί τύπου n, τα ηλεκτρόνια είναι οι πλειοψηφικοί φορείς, ενώ σε ημιαγωγοί τύπου p, κυριαρχούν οι τρύπες.Η αύξηση της συγκέντρωσης του φορέα έχει ως αποτέλεσμα υψηλότερο ρεύμα μετατόπισης λόγω περισσότερων διαθέσιμων φορέων και ισχυρότερη διάχυση λόγω μεγαλύτερων κλίσεων συγκέντρωσης.

Όφελος	Κίνδυνος
Υψηλότερη αγωγιμότητα	Χαμηλότερη κινητικότητα
Ταχύτερη απόκριση	Περισσότερη παραγωγή θερμότητας
Βελτιωμένη απόδοση	Αυξημένο ρεύμα διαρροής

Το υπερβολικό ντόπινγκ μπορεί να μειώσει την απόδοση λόγω της αυξημένης διασποράς.

Σημασία στις Συσκευές

Τα ρεύματα μετατόπισης και διάχυσης είναι σημαντικά στις σύγχρονες ηλεκτρονικές συσκευές και επηρεάζουν άμεσα την απόδοση, την απόδοση και την αξιοπιστία.

MOSFET (Μετάλλου-Οξειδίου-Ημιαγωγού Τρανζίστορ πεδίου επίδρασης)

Αυτές οι συσκευές βασίζονται κυρίως στο ρεύμα μετατόπισης.Το ηλεκτρικό πεδίο που δημιουργείται από την τάση πύλης ελέγχει τη ροή του φορέα.

Οι σύγχρονοι επεξεργαστές χρησιμοποιούν δισεκατομμύρια MOSFET, αλλάζουν σε συχνότητες πάνω από 3–5 GHz, όπου το γρήγορο ρεύμα μετατόπισης είναι σημαντικό για την απόδοση.

BJTs (Διπολικά Τρανζίστορ Διασταύρωσης)

Τα BJT βασίζονται σε μεγάλο βαθμό στο ρεύμα διάχυσης σε όλη την περιοχή βάσης.Αυτό επιτρέπει σε ένα μικρό ρεύμα εισόδου να ελέγχει ένα μεγαλύτερο ρεύμα εξόδου.

Αυτή η ιδιότητα κάνει τα BJT χρήσιμα σε αναλογικούς ενισχυτές, ειδικά σε κυκλώματα ήχου και RF.

Διόδους

Οι δίοδοι εξαρτώνται τόσο από τη μετατόπιση όσο και από τη διάχυση.Στην προκατάληψη προς τα εμπρός, η διάχυση κυριαρχεί, επιτρέποντας τη ροή του ρεύματος.Σε αντίστροφη πόλωση, κυριαρχεί το ρεύμα μετατόπισης και ρέει μόνο ένα μικρό ρεύμα διαρροής.

Ηλιακά Κυψέλες

Στα ηλιακά κύτταρα, το φως δημιουργεί ζεύγη ηλεκτρονίων-οπών.Η διάχυση μετακινεί τους φορείς προς τη διασταύρωση, ενώ το ρεύμα μετατόπισης τους χωρίζει χρησιμοποιώντας το εσωτερικό ηλεκτρικό πεδίο.

Τα ηλιακά κύτταρα πυριτίου υψηλής απόδοσης σήμερα μπορούν να φτάσουν πάνω από 25% απόδοση, σε μεγάλο βαθμό λόγω της βελτιστοποιημένης μεταφοράς.

Ηλεκτρονικά Ισχύος (Συσκευές GaN και SiC)

Υλικά ευρείας ζώνης όπως το GaN και το SiC βελτιώνουν το ρεύμα μετατόπισης λόγω υψηλότερης κινητικότητας και ισχυρότερης ανοχής ηλεκτρικού πεδίου.

Αυτά χρησιμοποιούνται σε ηλεκτρικά οχήματα και ταχυφορτιστές, βελτιώνοντας την απόδοση μειώνοντας την απώλεια ενέργειας.

Οφέλη και Περιορισμοί

Τρέχον Τύπος	Οφέλη	Περιορισμοί
Drift Current	Υψηλός έλεγχος, γρήγορος, προβλέψιμος	Απαιτεί ρεύμα, παράγει θερμότητα
Ρεύμα Διάχυσης	Όχι εξωτερικό ισχύς, απαιτείται για δομή	Δύσκολο στον έλεγχο, πιο αργό

Τρέχουσες Μέθοδοι Μέτρησης

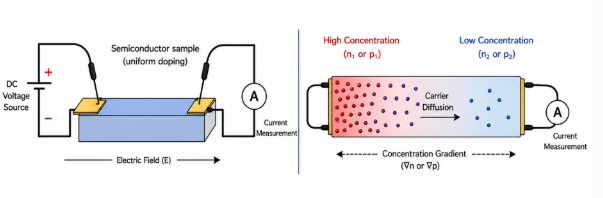

Σχήμα 7. Μέτρηση ρευμάτων ολίσθησης και διάχυσης σε ημιαγωγούς

Ρεύματα ολίσθησης και διάχυσης μπορεί να μετρηθεί μέσω ελεγχόμενων πειραμάτων.Το ρεύμα μετατόπισης μετράται εφαρμόζοντας α τάσης και παρατηρώντας το προκύπτον ρεύμα, ενώ το ρεύμα διάχυσης μετριέται δημιουργώντας α κλίση συγκέντρωσης και παρακολούθηση της κίνησης του φορέα.Η ακριβής μέτρηση απαιτεί σταθερές πηγές ενέργειας, ευαίσθητα όργανα και ελεγχόμενη θερμοκρασία και συνθήκες υλικού.Αυτές οι μετρήσεις βοηθούν στον προσδιορισμό της κινητικότητας, των συντελεστών διάχυσης και της συνολικής συμπεριφοράς της συσκευής.

Μελλοντικές Εξελίξεις

Η σύγχρονη έρευνα για ημιαγωγούς επικεντρώνεται στη βελτίωση του τρόπου με τον οποίο κινούνται οι φορείς φορτίου, γεγονός που επηρεάζει άμεσα τόσο τα ρεύματα ολίσθησης όσο και τα ρεύματα διάχυσης.

Προηγμένα Υλικά - Υλικά όπως το γραφένιο, το GaN και το SiC προσφέρουν υψηλότερη κινητικότητα φορέα και καλύτερη θερμική απόδοση.

Για παράδειγμα, οι συσκευές GaN μπορούν να λειτουργούν σε υψηλότερες τάσεις και συχνότητες από το πυρίτιο, καθιστώντας τις ιδανικές για ηλεκτρονικά ηλεκτρικά και συστήματα 5G.

Τρανζίστορ νανοκλίμακας (FinFET) - Οι σύγχρονοι επεξεργαστές χρησιμοποιούν τεχνολογία FinFET στα 5 nm και κάτω, επιτρέποντας καλύτερο έλεγχο των ηλεκτρικών πεδίων και μειώνοντας το ρεύμα διαρροής.

Τεχνολογία 3D IC - Η στοίβαξη στρωμάτων κυκλωμάτων βελτιώνει την απόδοση, ενώ μειώνει την καθυστέρηση του σήματος, η οποία ενισχύει τις διαδικασίες μεταγωγής και διάχυσης με ελεγχόμενη μετατόπιση.

Ενεργειακά αποδοτικά συστήματα - Η βελτίωση της συμπεριφοράς μετατόπισης και διάχυσης μειώνει την απώλεια ενέργειας, κάτι που είναι σημαντικό για τεχνολογίες όπως τα smartphone, τα κέντρα δεδομένων και τα ηλεκτρικά οχήματα.

Αυτές οι εξελίξεις οδηγούν ταχύτερα, μικρότερα και πιο ενεργειακά αποδοτικά ηλεκτρονικά συστήματα.

Συμπέρασμα

Τα ρεύματα ολίσθησης και διάχυσης εξηγούν πώς λειτουργούν οι συσκευές ημιαγωγών.Μαζί, ελέγχουν την ταχύτητα, την αποτελεσματικότητα και την αξιοπιστία στα ηλεκτρονικά.Η κατανόησή τους βοηθά στο σχεδιασμό καλύτερων και πιο αποτελεσματικών συστημάτων στο μέλλον.
