Περιεκτικός οδηγός για το DS1302 RTC
2024-11-09 5482

Το τσιπ DS1302 ενσωματώνει απρόσκοπτα ένα σύστημα ρολογιού/ημερολογίου σε πραγματικό χρόνο και 31 bytes της στατικής μνήμης RAM, το οποίο αποσυμπιέζει χαριτωμένα τα μυστήρια του χρονοδιαγράμματος.Παρέχει ένα μέσο για την αποτελεσματική επικοινωνία με μικροεπεξεργαστές χρησιμοποιώντας μια απλοποιημένη σειριακή διεπαφή.Αυτό το έγγραφο μπαίνει βαθιά στην αρχιτεκτονική του τσιπ, αποκαλύπτοντας τις περίπλοκες λειτουργίες και το χορό των ηλεκτρονίων μέσα στα κυκλώματα του.Ξυπνά την περιέργεια εκείνων που ενδιαφέρονται από την κομψότητα του τεχνολογικού σχεδιασμού.

Κατάλογος

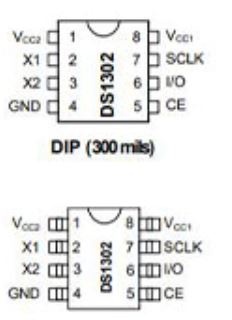

Επισκόπηση συνδέσεων DS1302

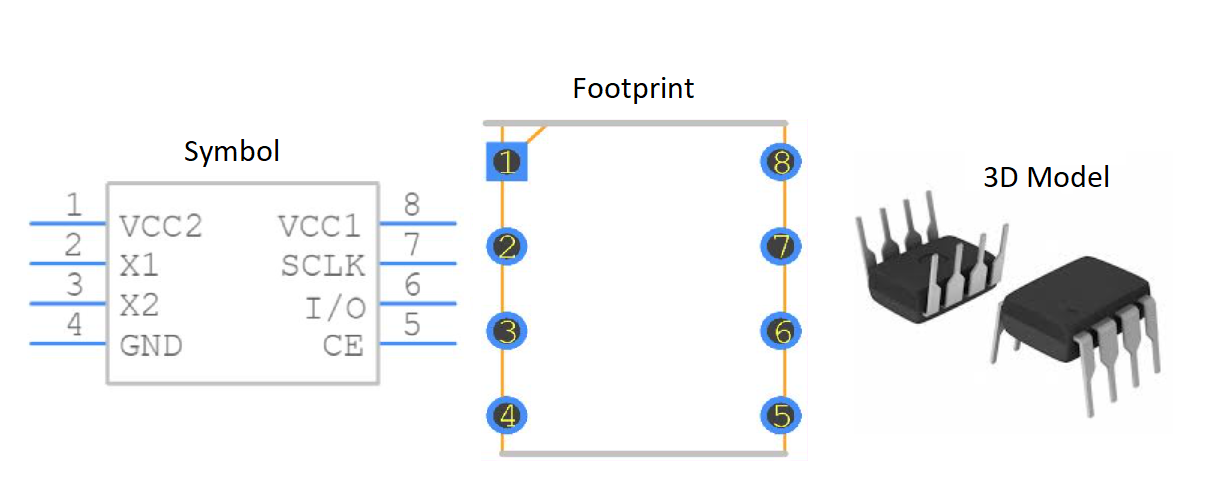

Μοντέλο CAD του DS1302

Επισκόπηση του DS1302

Ο DS1302 Συνδυάζει ένα ρολόι/ημερολόγιο σε πραγματικό χρόνο με 31 bytes στατικής μνήμης RAM, κατασκευασμένο ώστε να ταιριάζει σε σενάρια χαμηλής ισχύος.Παρέχει πληροφορίες σχολαστικής χρονομέτρησης για δευτερόλεπτα, λεπτά, ώρες, ημέρες, ημερομηνίες, μήνες και χρόνια, πλήρεις με προσαρμογές άλματος που χειρίζονται αβίαστα.Αυτό το σύστημα επιτρέπει τόσο 24ωρες όσο και 12 ώρες μορφές χρόνου, με ένδειξη AM/PM για την εξυπηρέτηση των προτιμήσεων των χρηστών των προδιαγραφών οθόνης ψηφιακού χρόνου.Η σειριακή διεπαφή επικοινωνίας διευκολύνει τη συνδεσιμότητα με διάφορους μικροεπεξεργαστές, ενσωματώνοντας την προσαρμοστικότητα στο σχεδιασμό του συστήματος.

Χαρακτηριστικά του DS1302

Ολοκληρωμένη χρονομέτρηση και χειρισμός δεδομένων

Το DS1302 αποδεικνύεται μια καλά στρογγυλεμένη επιλογή για καθήκοντα χρονομέτρησης, που περιλαμβάνουν όλες τις λειτουργίες παρέχοντας παράλληλα την προσωρινή αποθήκευση δεδομένων στο RAM.Η χρονομέτρηση εκτελείται αποτελεσματικά μέσω μιας βελτιωμένης σειριακής διασύνδεσης τριών συρμάτων, επιτρέποντας την ομαλή επικοινωνία με τους μικροελεγκτές.Αυτή η ρύθμιση φιλοξενεί διάφορες μεθόδους μεταφοράς δεδομένων, όπως λειτουργία μονής byte και έκρηξη, εισάγοντας ευελιξία σε περίπλοκα συστήματα.

Αποτελεσματική χρήση ενέργειας

Ένα αξιοσημείωτο χαρακτηριστικό του DS1302 είναι η συνετή χρήση ισχύος του, που λειτουργεί μέσα σε μια τάση που κυμαίνεται από 2,0V έως 5,5V.Όταν λειτουργεί στο 2.0V, χρησιμοποιεί μόνο το 300NA, παρουσιάζοντας τον εαυτό του ως μια κατάλληλη επιλογή για εφαρμογές χαμηλής ισχύος όπως τα gadgets που τροφοδοτείται με μπαταρίες.Αυτό το επίπεδο ενεργειακής απόδοσης μειώνει τη συχνότητα των μεταβολών της μπαταρίας, παρατείνοντας τη ζωή του εξοπλισμού - έναν ευεργετικό παράγοντα για τη διαχείριση των απομακρυσμένων ρυθμίσεων που αναζητούν αξιοπιστία και λιγότερες διακοπές.

Διαστημικός σχεδιασμός

Η συμπαγή βουτιά των 8 ακίδων DS1302 και έτσι τα πακέτα εξασφαλίζουν ότι καταλαμβάνει ελάχιστο χώρο, ένα ελκυστικό χαρακτηριστικό στο σχεδιασμό συσκευών όπου κάθε κομμάτι του χώρου είναι ανεκτίμητο.Η ευελιξία του Form Factor είναι εμφανής στην απασχόλησή του σε διάφορους τομείς, από τα ηλεκτρονικά στοιχεία των καταναλωτών έως τις βιομηχανικές μηχανές.Επιπλέον, το μικρό του πακέτο διευκολύνει την ενσωμάτωση του τσιπ σε υπάρχοντα σχέδια κυκλώματος, καθιστώντας απλούστερο για εμάς να αναβαθμίσουμε τα παλαιότερα συστήματα χωρίς ταλαιπωρία.

Ευρύ φάσμα θερμοκρασίας λειτουργίας

Η ικανότητα του DS1302 να λειτουργεί αξιόπιστα μέσα σε ένα βιομηχανικό εύρος θερμοκρασίας επεκτείνει την εφαρμογή του, επιτρέποντάς του να ευδοκιμήσει υπό προκλητικές περιβαλλοντικές συνθήκες.Αυτό το χαρακτηριστικό καθιστά μια αξιόπιστη επιλογή για συσκευές που πρέπει να εκτελούν σταθερά σε ακραίες θερμοκρασίες, όπως αυτές που βρίσκονται σε υπαίθριες ρυθμίσεις και εφαρμογές αυτοκινήτων.Η ισχυρή ανοχή της θερμοκρασίας αποτελεί απόδειξη για την ακλόνητη αξιοπιστία της, ένα χαρακτηριστικό που θεωρεί ιδιαίτερα σε σενάρια αποστολής.

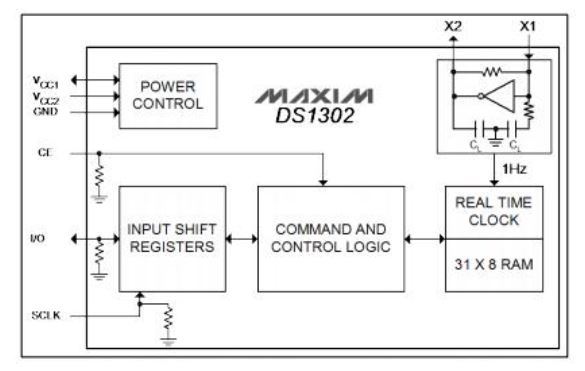

DS1302 Λειτουργικό διάγραμμα μπλοκ

Τεχνικές προδιαγραφές

Το Maxim Integrated παρέχει ένα ευρύ φάσμα προδιαγραφών για το DS1302+, που χρησιμεύει ως ολοκληρωμένος οδηγός για να κατανοήσει τις δυνατότητές του και να το ενσωματώσει άψογα σε διαφορετικές εφαρμογές.Ο DS1302+ Εξαρτάται από την ακριβή λειτουργικότητα του χρονισμού, μια πτυχή για τα συστήματα που επιθυμούν τη διατήρηση σχολαστικών χρονοδιαγραμμάτων και αποτελεσματικής διαχείρισης δεδομένων.Ο παρακάτω πίνακας είναι οι τεχνικές προδιαγραφές, τα χαρακτηριστικά, οι παραμέτρους του μέγιστου ολοκληρωμένου DS1302+.

Κύκλωμα λειτουργίας του DS1302

Η μονάδα ρολογιού σε πραγματικό χρόνο DS1302 συνδέεται με μικροεπεξεργαστές μέσω μιας σύγχρονης σειριακής διεπαφής επικοινωνίας, που απαιτεί μόνο τρεις συνδέσεις: chip Enable (CE), είσοδος/έξοδος (I/O) και σειριακό ρολόι (SCLK).Αυτό το βελτιωμένο πλαίσιο καλωδίωσης εκτιμάται για την απλότητα και την αξιοπιστία του, αντανακλώντας την επιθυμία για κομψότητα στο σχεδιασμό.Η μεταφορά δεδομένων από και από το ρολόι/μνήμη RAM μπορεί να συμβεί είτε ένα byte κάθε φορά είτε σε εκρήξεις έως και 31 bytes.Ο σχεδιασμός επιτρέπει τη λειτουργία σε εξαιρετικά χαμηλή ισχύ, διατηρώντας δεδομένα και πληροφορίες ρολογιού σε λιγότερο από 1 μW.Το τυπικό κύκλωμα λειτουργίας φαίνεται παρακάτω.

Εναλλακτικές λύσεις για το DS1302

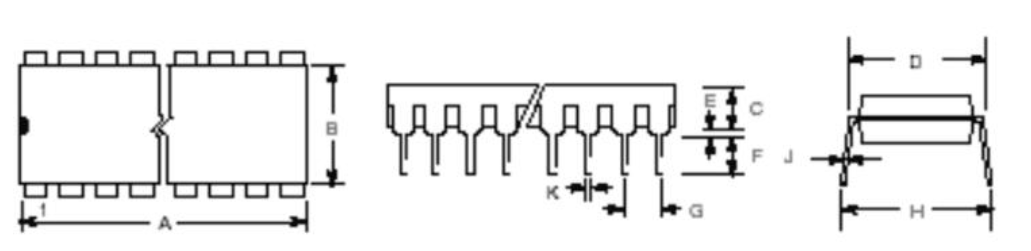

Διαστάσεις του DS1302

Κατασκευαστής DS1302

Η Maxim Integrated οδηγεί το τεχνολογικό τοπίο με πρωτοποριακές εξελίξεις στον συγχρονισμό, την ενεργειακή απόδοση και την αξιοπιστία των δεδομένων, εστιάζοντας στην χρονομέτρηση, τη διαχείριση ενέργειας και τις τεχνολογίες επικοινωνίας.Αυτές οι περιοχές ενθαρρύνουν τις απρόσκοπτες ηλεκτρονικές αλληλεπιδράσεις και τη βελτιστοποίηση της χρήσης ενέργειας, εξασφαλίζοντας αξιόπιστη ανταλλαγή πληροφοριών.Η εταιρεία τροφοδοτεί τη δημιουργική μηχανική προσφέροντας ισχυρά εργαλεία και πόρους που ανακουφίζουν τις περίπλοκες προκλήσεις σχεδιασμού, επιτρέποντάς μας να αναπτύξουμε με διασφάλιση και ακρίβεια.
