Τι είναι το φίλτρο Notch (Band-Stop);Λειτουργία μεταφοράς & σχεδιασμός κυκλώματος
2025-07-31 19470

Το φίλτρο Notch έχει χρησιμοποιηθεί για δεκαετίες για την επίλυση προβλημάτων με ανεπιθύμητο θόρυβο σε ηλεκτρονικά σήματα.Αναπτύχθηκε για πρώτη φορά για να απομακρυνθεί η παρεμβολή γραμμής ηλεκτρικής ενέργειας στα πρώιμα συστήματα επικοινωνίας και ήχου.Με την πάροδο του χρόνου, οι μηχανικοί βελτίωσαν το σχεδιασμό τους, καθιστώντας το ακριβέστερο και προσαρμόσιμο.Σήμερα, τα φίλτρα Notch χρησιμοποιούνται ευρέως σε διάφορες εφαρμογές.Σε αυτόν τον οδηγό, ας συζητήσουμε για το πώς λειτουργεί το φίλτρο Notch, τα μέρη φίλτρου Notch και το πώς κατασκευάζεται το φίλτρο Notch.

Κατάλογος

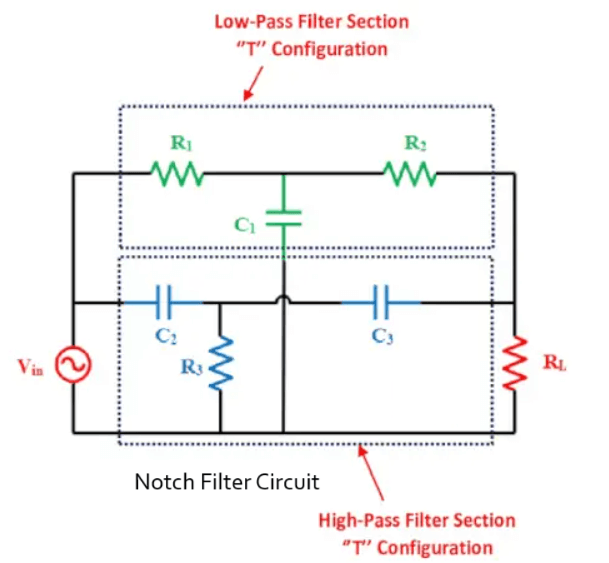

Εικόνα 1. Κύκλωμα φίλτρου Notch

Τι είναι το φίλτρο εγκοπής;

Το φίλτρο NOTCH είναι επίσης γνωστό ως φίλτρο ζώνης-στάσης ή φίλτρου απόρριψης ζώνης.Πρόκειται για ένα ηλεκτρονικό φίλτρο που έχει σχεδιαστεί για να μπλοκάρει ή να εξασθενίζει ένα στενό φάσμα συχνοτήτων, επιτρέποντας παράλληλα σε όλους τους άλλους να περάσουν.Χρησιμοποιείται συνήθως στην επεξεργασία σήματος για την εξάλειψη των ανεπιθύμητων εξαρτημάτων συχνότητας, όπως η παρεμβολή ή ο θόρυβος, χωρίς να επηρεάζεται το υπόλοιπο του σήματος.

Σε αντίθεση με ένα φίλτρο ευρείας ζώνης ζώνης, το οποίο απορρίπτει ένα ευρύ φάσμα συχνοτήτων, ένα φίλτρο εγκοπών στοχεύει μια πολύ συγκεκριμένη ζώνη συχνοτήτων.Αυτό το στενό εύρος απόρριψης είναι αυτό που ορίζει ένα φίλτρο εγκοπής.Εκτός από αυτό το εύρος, το σήμα παραμένει σε μεγάλο βαθμό ανεπηρέαστο.

Το φίλτρο επιτρέπει τις συχνότητες από το μηδέν (DC) μέχρι τη χαμηλότερη συχνότητα αποκοπής για να περάσουν.Περνά επίσης συχνότητες πάνω από την υψηλότερη συχνότητα αποκοπής.Μόνο η στενή ζώνη μεταξύ αυτών των δύο σημείων αποκοπής καταστέλλεται.Αυτή η περιοχή ονομάζεται ζώνη διακοπής και το εύρος ζώνης της υπολογίζεται ως η διαφορά μεταξύ των υψηλότερων και των χαμηλότερων συχνοτήτων αποκοπής.

Χαρακτηριστικά του φίλτρου Notch

• Κεντρική συχνότητα: Συχνότητα όπου συμβαίνει μέγιστη εξασθένηση.

• Συμμετρική απόκριση: Η απόκριση είναι συχνά συμμετρική γύρω από τη συχνότητα εγκοπής.

• Μετατόπιση φάσης: Αλλαγή μεταβολής φάσης κοντά στη συχνότητα εγκοπών.

• Επιλεκτικότητα: Δυνατότητα απομόνωσης και απόρριψη στενής συχνότητας.

• Τύπος εφαρμογής: Μπορεί να είναι αναλογικό (κυκλώματα OP-AMP) ή ψηφιακά (IIR/FIR).

• Σταθερότητα: Πρέπει να αποφύγετε την ταλάντωση, ειδικά στο High Q.

• Δυνατότητα συντονισμού: Ορισμένα φίλτρα επιτρέπουν τη ρυθμιζόμενη συχνότητα εγκοπών.

• Ομάδα καθυστέρηση: υψηλή καθυστέρηση κοντά στη συχνότητα Notch.

• Απώλεια εισαγωγής: Ελάχιστη απώλεια σήματος εκτός της ζώνης Notch.

• Γραμμικότητα: Θα πρέπει να αποφεύγεται η παραμόρφωση σε ζώνης.

Λειτουργία μεταφοράς και ανάλυση συχνότητας

Μια συμπεριφορά φίλτρου εγκοπής περιγράφεται από μια συνάρτηση μεταφοράς:

$$H(\mathrm{\mu \iota \kappa \rho ό}·=\frac{{\mathrm{\mu \iota \kappa \rho ό}}^2+{W_z}^2}{{\mathrm{\mu \iota \kappa \rho ό}}^2+\frac{W_{\mathrm{\pi .}}\mathrm{\mu \iota \kappa \rho ό}}{Q}+{W_{\mathrm{\pi .}}}^2}$$

Σε αυτόν τον τύπο:

• Το Q είναι ο παράγοντας ποιότητας, που μετρά πόσο επιλεκτικό είναι το φίλτρο.

• Το BW αντιπροσωπεύει το εύρος ζώνης.

• W_z είναι Η μηδενική κυκλική συχνότητα ή συχνότητα αποκοπής.

• W_π. είναι Η κυκλική συχνότητα του πόλου, που ορίζει τα χαρακτηριστικά του φίλτρου.

Ο παράγοντας ποιότητας Q μπορεί επίσης να εκφραστεί ως:

$$Q=\frac{{\mathrm{\phi ά}}_R}{\mathrm{<span\; style="font-family:\; 宋体;">_{\Sigma \mu \iota \kappa \rho ύ\nu \omega}</span>}}=\frac{{\mathrm{\phi ά}}_R}{{\mathrm{\phi ά}}_H-{\mathrm{\phi ά}}_{\mathrm{\mu \epsilon \gamma ά\lambda o}}}$$

Πού στ_R είναι η συντονισμένη συχνότητα, στ_H είναι η ανώτερη αποκοπή και το F_L είναι η χαμηλότερη συχνότητα αποκοπής.

Πώς οι σχέσεις συχνότητας επηρεάζουν τον τύπο φίλτρου

Η σχέση μεταξύ W_π. και W_z καθορίζει τον τύπο του φίλτρου εγκοπών:

• Όταν w_π. είναι μεγαλύτερο από το W_z , το φίλτρο λειτουργεί ως ένα φίλτρο εγκοπής υψηλής διέλευσης.

• Όταν w_π. είναι χαμηλότερο από το W_z Λειτουργεί ως ένα φίλτρο χαμηλής διέλευσης.

• Όταν και οι δύο τιμές είναι ίσες, σχηματίζεται Ένα τυποποιημένο φίλτρο εγκοπής.

Λειτουργία μεταφοράς ενός τυπικού φίλτρου εγκοπής

Για ένα τυποποιημένο φίλτρο εγκοπών, όπου w𝑝 = w𝑧, η λειτουργία μεταφοράς απλοποιεί:

$$H(\mathrm{\mu \iota \kappa \rho ό}·=\frac{{\mathrm{\mu \iota \kappa \rho ό}}^2+{W_0}^2}{{\mathrm{\mu \iota \kappa \rho ό}}^2+W_{\mathrm{\nu \tau o}}\mathrm{\mu \iota \kappa \rho ό}+{W_0}^2}$$

Εδώ:

• W_ντο αντιπροσωπεύει το πλάτος της απορριφμένης ζώνης.

• W₀ είναι η κεντρική απόρριψη συχνότητα.

Η συνάρτηση μεταφοράς ενός φίλτρου εγκοπής καθορίζει τον τρόπο με τον οποίο εξασθενεί ανεπιθύμητες συχνότητες διατηρώντας παράλληλα τους άλλους.Με την ανάλυση παραμέτρων όπως Q, BW, WP και WZ, μπορείτε να τελειοποιήσετε τα σχέδια φίλτρων για να καλύψετε συγκεκριμένες ανάγκες στην επεξεργασία ήχου, στα συστήματα επικοινωνίας και στην καταστολή του θορύβου.

Τύποι φίλτρων εγκοπών

Αρκετοί τύποι φίλτρου Notch εξυπηρετούν ξεχωριστές λειτουργίες σε διάφορες εφαρμογές.

Ενεργό φίλτρο εγκοπών

Χρησιμοποιεί επιχειρησιακούς ενισχυτές (OP-AMPS), αντιστάσεις και πυκνωτές για να εμποδίσουν (ή να εξασθενήσουν) μια στενή ζώνη συχνοτήτων, επιτρέποντας παράλληλα σε άλλους να περάσουν.Σε αντίθεση με τα παθητικά φίλτρα, μπορεί να ενισχύσει σήματα, να παρέχει πιο έντονη εξασθένηση και να προσφέρει συντονισμένο έλεγχο συχνότητας.

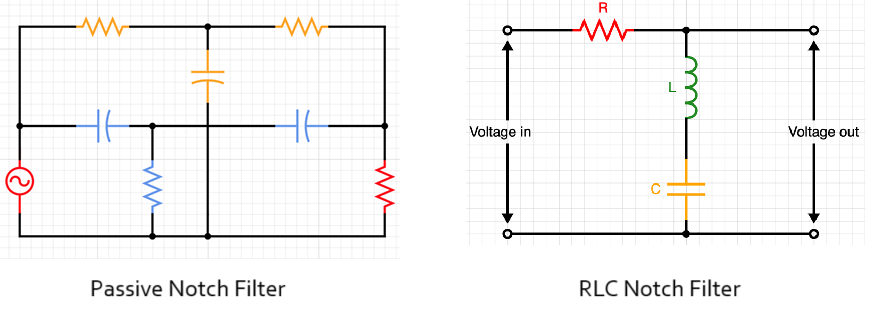

Εικόνα 2. Παθητικό φίλτρο Notch & RLC Τύποι φίλτρων εγκοπών

Παθητικό φίλτρο εγκοπών

Ένα παθητικό φίλτρο εγκοπής εξαρτάται αποκλειστικά από παθητικά εξαρτήματα όπως αντιστάσεις, πυκνωτές και επαγωγείς.Σε αντίθεση με τα ενεργά φίλτρα Notch, δεν χρησιμοποιεί ενισχυτές ή απαιτεί εξωτερική πηγή ενέργειας.Αυτός ο απλός σχεδιασμός εξασφαλίζει την αξιοπιστία και το καθιστά ιδανικό για εφαρμογές που απαιτούν απλότητα.Στο παραπάνω κύκλωμα, τα πορτοκαλί εξαρτήματα δημιουργούν το τμήμα φίλτρου χαμηλής διέλευσης, ενώ τα μπλε εξαρτήματα σχηματίζουν το φίλτρο υψηλής διέλευσης.Όταν συνδυάζονται, αυτά τα τμήματα εμποδίζουν αποτελεσματικά την στοχευμένη συχνότητα, επιτρέποντας παράλληλα σε όλες τις άλλες συχνότητες να περάσουν χωρίς παραμόρφωση.

Φίλτρο Notch RLC

Το φίλτρο RLC Notch είναι ένα παθητικό κύκλωμα που είναι κατασκευασμένο με αντίσταση (R), επαγωγέα (L) και πυκνωτή (C).Λειτουργεί χωρίς εξωτερική πηγή τροφοδοσίας ή ενεργά εξαρτήματα, καθιστώντας την απλή, οικονομικά αποδοτική και αξιόπιστη για την βασική καταστολή της συχνότητας.

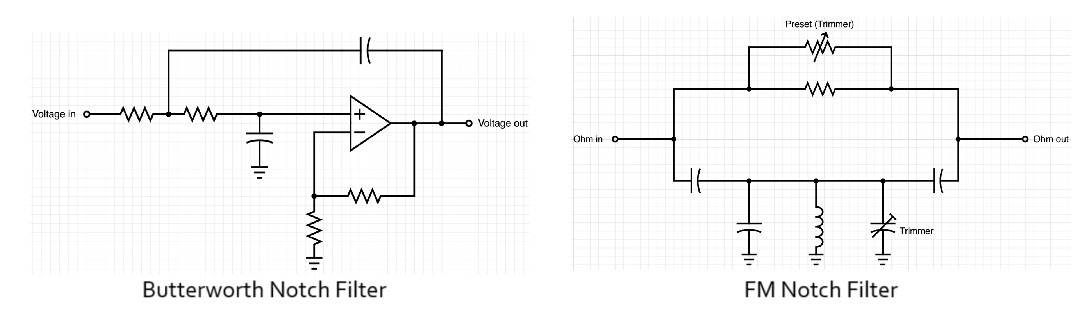

Εικόνα 3. Filter Butterworth Notch & FM Notch Filter

Φίλτρο Notch Butterworth

Το φίλτρο Notch Butterworth προσφέρει μια εξαιρετικά επίπεδη απόκριση συχνότητας στη ζώνη διέλευσης, μειώνοντας την παραμόρφωση του σήματος στο ελάχιστο.Η υψηλή ακρίβειά του το καθιστά μια προτιμώμενη επιλογή για ευαίσθητες συσκευές, όπως μηχανές ΗΚΓ και άλλο ιατρικό εξοπλισμό, όπου είναι απαραίτητο το ακριβές φιλτράρισμα σήματος.

Φίλτρο Notch FM

Το φίλτρο Notch FM στοχεύει σε ισχυρά σήματα FM που μπορούν να κορενίσουν τους δέκτες.Καθώς οι εντοπισμένες εκπομπές FM συνεχίζουν να αναπτύσσονται, αυτό το φίλτρο είναι απαραίτητο για την ελαχιστοποίηση των παρεμβολών και την εξασφάλιση σαφών, αδιάλειπτων σημάτων επικοινωνίας.

Σύγκριση τύπων φίλτρων

Εγκοπή Τύπος φίλτρου	Χαρακτηριστικά	Φόντα	Περιορισμοί
Ενεργό φίλτρο εγκοπών	Χρησιμοποιεί op-amps, αντιστάσεις, πυκνωτές. Χρειάζεται τροφοδοσία	Υψηλό κέρδος, αιχμηρή εγκοπή, συντονίσιμο Συχνότητα, συμπαγής σχεδιασμός	Απαιτεί δύναμη, πιο περίπλοκο σχέδιο, ευαίσθητα στα χαρακτηριστικά op-amp
Παθητικό φίλτρο εγκοπών	Κατασκευασμένο μόνο από εξαρτήματα R, L και C.Όχι απαιτείται ισχύς	Απλή, χωρίς εξωτερική ισχύ, χαμηλό κόστος, αξιόπιστος	Περιορισμένος παράγοντας Q, χωρίς κέρδος, ογκώδες σε χαμηλά συχνότητες λόγω μεγάλων επαγωγέων
Φίλτρο Notch RLC	Με βάση τη σειρά/παράλληλη συντονισμό. καθαρά παθητικά στοιχεία	Καλό για συγκεκριμένες συχνότητες.εύκολο Κατασκευάστε για υψηλές συχνότητες	Δύσκολο να συντονιστείτε με ακρίβεια, μεγάλα εξαρτήματα Για χαμηλές συχνότητες, σταθερή απόκριση
Ψηφιακό φίλτρο εγκοπής	Που εφαρμόζεται στο DSP (FIR/IIR). λογισμικό βάσει λογισμικού	Πολύ ακριβής, εύκολα συντονισμένη, προσαρμόσιμο στις μεταβαλλόμενες συνθήκες	Χρειάζεται υλικό ADC/DSP.μπορεί να εισαγάγει καθυστέρηση;πολυπλοκότητα λογισμικού
Butterworth Notch	Μέγιστη επίπεδη απόκριση έξω ζώνη διακοπήςμπορεί να είναι ενεργό ή ψηφιακό	Ομαλή απόκριση, ελάχιστη παραμόρφωση, Καλό για ήχο/ιατρικά σήματα	Λιγότερο απότομο roll-off από τον Chebyshev ή ελλειπτικά φίλτρα.σύνθετος σχεδιασμός

Άλλες παραλλαγές περιλαμβάνουν φίλτρα οπτικών, RF και αντίστροφων εγκοπών.Ανεξάρτητα από τον τύπο, όλα τα φίλτρα εγκοπής λειτουργούν με την ίδια βασική αρχή.Κατατάσσονται είτε ως ενεργά, οι οποίοι χρησιμοποιούν ενισχυτές, είτε παθητικές, οι οποίες δεν το κάνουν.Αυτή η διάκριση καθορίζει τα χαρακτηριστικά σχεδιασμού και απόδοσης τους.

Λειτουργία διάγραμμα κυκλώματος φίλτρου Notch

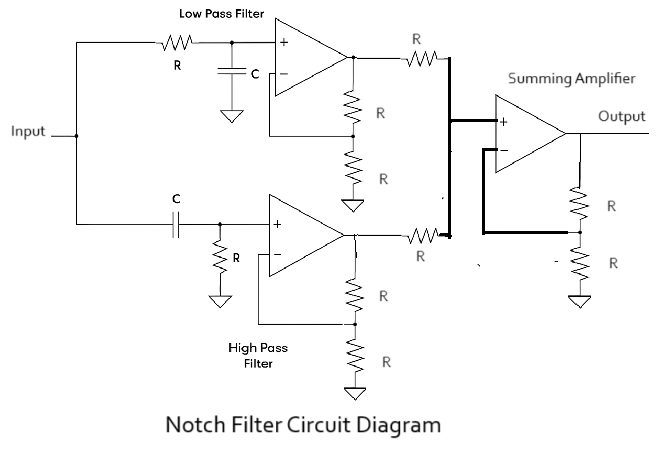

Εικόνα 4. Το φίλτρο ενεργού Notch χρησιμοποιεί επιχειρησιακούς ενισχυτές

Το διάγραμμα κυκλώματος παραπάνω δείχνει ένα ενεργό φίλτρο εγκοπών που χρησιμοποιεί επιχειρησιακούς ενισχυτές για να ενισχύσει την ακρίβεια φιλτραρίσματος και να παρέχει ενίσχυση σήματος.Το κύκλωμα λειτουργεί σε τρία στάδια.

Φίλτρο χαμηλής διέλευσης

Το φίλτρο χαμηλής διέλευσης δημιουργήθηκε χρησιμοποιώντας έναν επιχειρησιακό ενισχυτή με αντιστάσεις και πυκνωτές.Αυτή η ενότητα περνάει χαμηλές συχνότητες και εξασθενεί υψηλότερες συχνότητες πέρα από το σημείο αποκοπής του.

Φίλτρο υψηλής διέλευσης

Φίλτρο υψηλής διέλευσης επίσης κατασκευασμένο με λειτουργικό ενισχυτή.Επιτρέπει τις υψηλές συχνότητες να περάσουν ενώ εμποδίζουν αυτά κάτω από τη συχνότητα αποκοπής.Μαζί, αυτά τα δύο στάδια ορίζουν το εύρος συχνοτήτων που θα εξασθενήσει, αποτελώντας τη βάση του αποτελέσματος της εγκοπής.

Ενισχυτής αθροίσματος

Αυτός ο ενισχυτής συνδυάζει τις εξόδους των φίλτρων χαμηλής διέλευσης και υψηλής διέλευσης, δημιουργώντας αποτελεσματικά την εγκοπή όπου καταστέλλονται οι ανεπιθύμητες συχνότητες.Εκτός από το συνδυασμό των σημάτων, ο ενισχυτής αθροίσματος παρέχει επίσης κέρδος, το οποίο μπορεί να ρυθμιστεί μεταβάλλοντας τις τιμές των αντιστάσεων εισόδου και ανάδρασης.Το κέρδος αυτού του σταδίου καθορίζεται από τον τύπο:

$$\mathrm{{\rm E}{\rm N}{\rm A}}v=1+\frac{R_{\mathrm{\sigma \epsilon }}}{R_{\mathrm{\phi ά}}}$$

Επιλέγοντας τις κατάλληλες τιμές αντίστασης και πυκνωτή, το φίλτρο μπορεί να συντονιστεί για να εμποδίσει συγκεκριμένες περιοχές συχνότητας.Για παράδειγμα, ο σχεδιασμός των φίλτρων χαμηλής διέλευσης και υψηλής διέλευσης με σημεία αποκοπής σε 1 kHz και 10 kHz δημιουργεί ένα φίλτρο εγκοπής που εξασθενεί αυτό το εύρος, επιτρέποντας ταυτόχρονα συχνότητες εκτός του να περάσουν ανεπηρέαστα.Ο ενισχυτής αθροίσματος εξασφαλίζει ότι το σήμα εξόδου διατηρεί τόσο τη σαφήνεια όσο και το επιθυμητό επίπεδο ενίσχυσης.

Εργασία καμπύλης απόκρισης φίλτρου Notch

Το διάγραμμα απεικονίζει μια τυπική απόκριση φίλτρου εγκοπής.

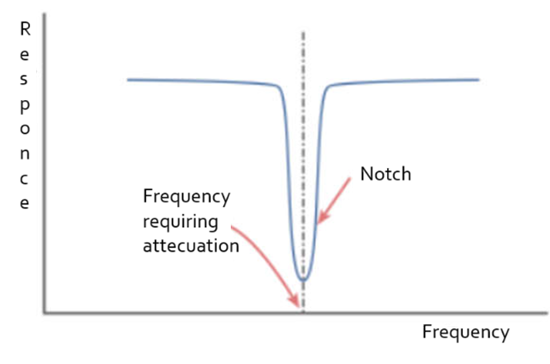

Εικόνα 5. Τυπική απόκριση φίλτρου εγκοπής

Ο οριζόντιος άξονας δείχνει συχνότητα, ενώ ο κατακόρυφος άξονας δείχνει την έξοδο ή την απόκριση του φίλτρου.

• Η βαθιά βουτιά στη μεσαία σηματοδοτεί τη συχνότητα εγκοπών, όπου το σήμα είναι έντονα εξασθενημένο.

• Οι γύρω περιοχές επίπεδες περιοχές υποδεικνύουν ότι άλλες συχνότητες περνούν από σχεδόν ανεπηρέαστη.

• Αυτή η απότομη εξασθένηση σε μια συγκεκριμένη συχνότητα καταδεικνύει τον τρόπο με τον οποίο τα φίλτρα Notch απομονώνουν και εξαλείφουν τα ανεπιθύμητα σήματα.

Ένα ιδανικό φίλτρο εγκοπών θα προσφέρει τέλεια εξασθένηση στη συχνότητα εγκοπών και μια εντελώς επίπεδη απόκριση αλλού.Στην πράξη, η τέλεια απόδοση δεν είναι εφικτή.Ωστόσο, τα κυκλώματα που χρησιμοποιούν επιχειρησιακούς ενισχυτές (OP-AMPS) μπορούν να παράγουν υψηλή εξασθένηση και στενές εγκοπές με λίγα μόνο πρόσθετα εξαρτήματα.Το υψηλό κέρδος των OP-AMPS επιτρέπει ακριβή φιλτράρισμα διατηρώντας παράλληλα τα σχέδια απλά και αποτελεσματικά.

Σχεδιασμός κυκλώματος φίλτρου AMP Active Notch

Το κύκλωμα του ενεργού φίλτρου Notch OP AMP αποτελείται από έναν επιχειρησιακό ενισχυτή, δύο πυκνωτές (C1 και C2) και τέσσερις αντιστάσεις (R1, R2, R3 και R4).Χρησιμοποιεί τόσο θετική όσο και αρνητική ανάδραση για να επιτύχει ακριβή εξασθένηση στη συχνότητα Notch.Αυτή η διαμόρφωση παρέχει εξαιρετική απόδοση με ελάχιστα εξαρτήματα.

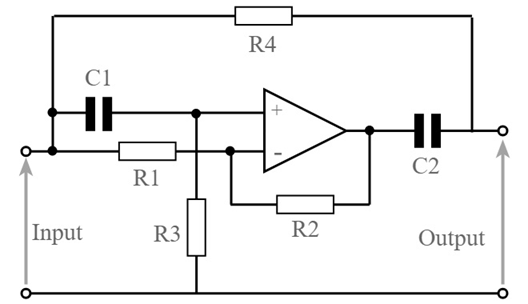

Εικόνα 6. Ενεργό κύκλωμα φίλτρου ενεργού Notch OP με σταθερή συχνότητα εγκοπών

Το φίλτρο λειτουργεί δημιουργώντας ένα δίκτυο ανατροφοδότησης που εξαρτάται από τη συχνότητα γύρω από το OP-AMP.Στη συχνότητα Notch, η ανατροφοδότηση προκαλεί καταστροφικές παρεμβολές, μειώνοντας σημαντικά το ανεπιθύμητο σήμα.Οι συχνότητες εκτός αυτού του εύρους δεν επηρεάζονται και διέρχονται με ελάχιστη εξασθένηση.

Τύπος για τη συχνότητα Notch

Η συχνότητα Notch F_ (Notch) καθορίζεται από τις τιμές των αντιστάσεων και των πυκνωτών στο κύκλωμα.Υπολογίζεται χρησιμοποιώντας τον τύπο:

$${\mathrm{\phi ά}}_{\text{εγκοπή}}=\frac{1}{2\pi R\mathrm{\nu \tau o}}$$

Για σωστή λειτουργία:

R = r₃= R₄

C = γ₁ = Γ₂

• F_εγκοπή είναι η κεντρική συχνότητα της εγκοπής στο Hertz

• Το R είναι αντίσταση σε ohms (ω)

• Το C είναι χωρητικότητα στο Farads (F)

• π είναι 3.142

Επιλέγοντας τις κατάλληλες τιμές για 𝑅 και 𝐶, μπορείτε να συντονίσετε το κύκλωμα για να εξασθενήσετε την επιθυμητή συχνότητα.

OP AMP Active Notch Circuit Circuit Design Προφυλάξεις

Για να επιτύχετε την καλύτερη απόδοση από ένα ενεργό φίλτρο εγκοπών, ακολουθήστε αυτές τις βασικές πρακτικές σχεδιασμού:

• Χρησιμοποιήστε εξαρτήματα υψηλής ανοχής - Επιλέξτε αντιστάσεις και πυκνωτές με 1% ή καλύτερη ανοχή.Μια ανοχή 1% παρέχει τυπικά βάθος εγκοπής 45 dB, ενώ τα ιδανικά αντιστοιχισμένα μέρη μπορούν να φτάσουν έως και 60 dB.Αντίσταση αντιστοίχισης R1 και R2 εντός 0,5% ή τελειοποιήστε τις με παράλληλες αντιστάσεις για υψηλότερη ακρίβεια.

• Διατηρήστε την κατάλληλη αντίσταση - Κρατήστε την αντίσταση πηγής κάτω από 100 Ω.Βεβαιωθείτε ότι η σύνθετη αντίσταση φορτίου είναι μεγαλύτερη από 2 MΩ για να ελαχιστοποιήσετε την απώλεια σήματος και να διατηρήσετε την απόδοση του φίλτρου.

• Εφαρμόστε τις συνιστώμενες τιμές για αφαίρεση 50 Hz Hum

• πυκνωτές γ₁ και γ₂: 47 NF

• Αντιστάσεις r₁ και r₂ : 10 kΩ

• Αντιστάσεις r₃ και r₄: 68 kΩ

Η χρήση ακριβών εξαρτημάτων, η σωστή σύνθετη αντίσταση και οι κατάλληλες τιμές εξασφαλίζουν μια καθαρή, βαθιά εγκοπή και αξιόπιστη απόδοση σε πραγματικές εφαρμογές.

Επιλέγοντας ηλεκτρονικά εξαρτήματα για φίλτρα Notch

Η απόδοση και η ακρίβεια ενός φίλτρου εγκοπής εξαρτώνται σε μεγάλο βαθμό από την ποιότητα και την επιλογή των ηλεκτρονικών εξαρτημάτων του.

• Αντίστροφες: Ρύθμιση απόκρισης συχνότητας. Χρησιμοποιήστε 1% ανοχή και συντελεστή χαμηλής θερμοκρασίας.Ταιριάξτε κρίσιμες αντιστάσεις για βαθιά εγκοπή.

• Πυκνωτές: Καθορίστε τη συχνότητα Notch. Επιλέξτε τύποι ταινιών ή C0G/NP0 με ανοχή 1-2%.Αποφύγετε την ασταθής διηλεκτρική.

• Επιχειρησιακοί ενισχυτές (OP-AMPS): Ενισχύουν και σχηματίζουν σήματα.Επιλέξτε μοντέλα χαμηλού θορύβου, ευρείας ζώνης και υψηλής ταχύτητας.

• επαγωγείς (για παθητικά φίλτρα): Δημιουργία συντονισμού LC;Χρησιμοποιήστε επαγωγείς υψηλού Q με χαμηλή αντίσταση και σωστή θωράκιση.

• Στοιχεία Trimmer: Αφήστε την τελειοποίηση της συχνότητας.Εξασφαλίστε τη σταθερότητα υπό αλλαγές θερμοκρασίας και κραδασμών.

• PCB Διάταξη & αποσύνδεση: Η καλή διάταξη ελαχιστοποιεί την παρασιτική.Οι πυκνωτές αποσύνδεσης μειώνουν την παρεμβολή θορύβου.

Εφαρμογές φίλτρου Notch

• Συστήματα επικοινωνίας: Το φίλτρο Notch αφαιρεί τον θόρυβο του αρμονικού και της γραμμής ισχύος που παρεμβαίνει στα σήματα μηνυμάτων.

• Συστήματα ήχου: Εξαλείφει τα Hums και τις αιχμές σε ενισχυτές, συστήματα PA και μουσικά όργανα.

• Ιατρικές συσκευές: φίλτρα παρεμβολής γραμμής ηλεκτρικής ενέργειας σε αναγνώσεις EEG και ΗΚΓ.

• Υπηρεσίες Διαδικτύου: Το φίλτρο Notch μειώνει τον θόρυβο της γραμμής στη μετάδοση DSL και τηλεφωνικών δεδομένων.

• Επεξεργασία σήματος και εικόνας: Κατασταλεί τις ανεπιθύμητες συχνότητες ή τον θόρυβο για καθαρότερη απόδοση.

• Οπτικές εφαρμογές: Το φίλτρο Notch μπλοκάρει συγκεκριμένα μήκη κύματος φωτός για τη βελτίωση της ακρίβειας του συστήματος.

• Βιομηχανικός εξοπλισμός: Το φίλτρο Notch αφαιρεί τις ημιτονοειδείς διαταραχές από τους δίσκους AC/DC, τους μετατροπείς και τους μετατροπείς.

• Συστήματα ραντάρ και σόναρ: Καταργήστε τις ειδικές παρεμβολές συχνότητας για τη βελτίωση της ακρίβειας ανίχνευσης.

• Ασύρματες επικοινωνίες: Το φίλτρο Notch μειώνει την παρεμβολή στενής ζώνης σε κυκλώματα RF.

• Οργάνωση και έλεγχος: Βελτιώστε την ακρίβεια μέτρησης με φιλτράρισμα περιοδικού θορύβου.

• Ανάλυση σεισμικών δεδομένων: Το φίλτρο Notch αφαιρεί τον θόρυβο της γραμμής ισχύος από τα γεωφυσικά σήματα.

• Μουσική επεξεργασία: Τόνος σχήματος κόβοντας ανεπιθύμητες συχνότητες συντονισμού.

Σύναψη

Τα φίλτρα Notch έρχονται σε διαφορετικούς τύπους, όπως ενεργά, παθητικά, RLC και ειδικά σχέδια όπως τα φίλτρα Butterworth και FM Notch.Ο τρόπος με τον οποίο λειτουργούν εξαρτάται από τα καλά εξαρτήματα, τον σωστό σχεδιασμό και τη σωστή συντονισμό.Από τα συστήματα ήχου και επικοινωνίας σε ιατρικά και βιομηχανικά εργαλεία, τα φίλτρα Notch δίνουν αξιόπιστα αποτελέσματα για πολλές ανάγκες.Με την κατανόηση της χρήσης και του σχεδιασμού τους, ο καθένας μπορεί να αξιοποιήσει στο έπακρο αυτά τα χρήσιμα φίλτρα.
