Περιεκτικός οδηγός για την προστασία της μπαταρίας DW01A IC: Χαρακτηριστικά, εφαρμογές και ιδέες σχεδιασμού
2024-12-05 13370

Βυθίζοντας τα θεμελιώδη στοιχεία των συστημάτων διαχείρισης μπαταριών, το DW01A αναδύεται ως ένα κεντρικό εργαλείο που έχει σχεδιαστεί για να προστατεύει από τους κινδύνους της ακραίας ροής ρεύματος, παράλληλα με τους κινδύνους της υπερφόρτωσης και της υπερβολικής εκτίμησης.Εξαρτάται από τη μείωση του ρεύματος αναμονής, αντανακλώντας μια συνειδητή προσπάθεια για την επέκταση της ζωής της μπαταρίας, μια θεμελιώδη ανησυχία στον όλο και πιο κινητό τρόπο ζωής μας.

Κατάλογος

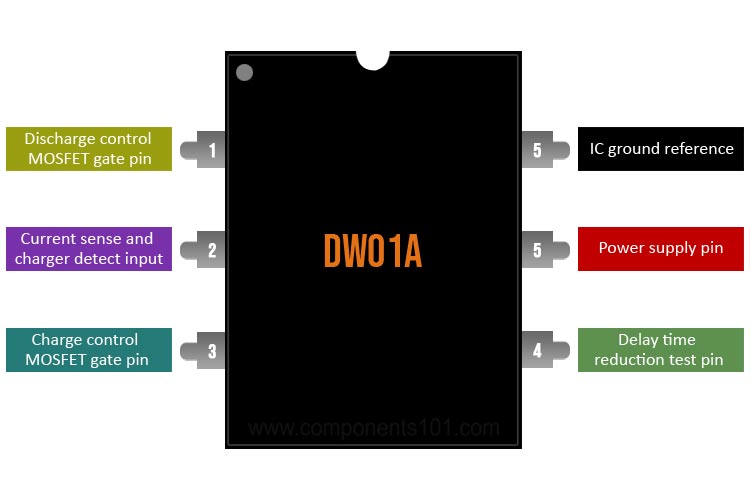

Ενισχυμένη εξέταση της διαμόρφωσης PIN DW01A

Χαρακτηριστικά και προδιαγραφές

Διασφαλίσεις υπερφόρτωσης και σχεδιασμός ακριβείας

Αυτό το ολοκληρωμένο κύκλωμα ενσωματώνει έναν μηχανισμό διασφάλισης υπερφόρτωσης που έχει ρυθμιστεί στο 4.3V, επιτυγχάνοντας ένα επίπεδο ακρίβειας ± 50MV.Με την ακρίβεια ως θεμελιώδη πτυχή, βοηθά στην προώθηση της ανθεκτικότητας και της ασφάλειας των μπαταριών, αποτρέποντας τη ζημιά από την υπερφόρτιση.Τα ακριβή όρια τάσης καλλιεργούν την ιδανική λειτουργία των συσκευών που λειτουργούν με μπαταρίες, ιδιαίτερα σε τομείς όπου δεν μπορούν να αγνοηθούν οι περιπλοκές διαχείρισης ενέργειας.

Βελτιστοποίηση του ρεύματος ηρεμίας

Αποτελεσματικά κατασκευασμένο για να διατηρήσει ένα χαμηλό ρεύμα ρεύματος 3μa, η συσκευή αυτή ανταποκρίνεται στις απαιτήσεις των ευαίσθητων σε ισχύ εφαρμογών με ουσιαστικά μείωση των ενεργειακών αποβλήτων κατά τη διάρκεια των τρόπων αναμονής.Σε έξυπνες, ενεργειακές λύσεις και εφαρμογές του IoT, ο περιορισμός του ηρεμιστικού ρεύματος διαδραματίζει κεντρικό ρόλο στην επέκταση της ζωής της μπαταρίας-μια κοινή πρόκληση για τους ειδικούς στον τομέα.

Διπλά όρια ανίχνευσης υπερκρισμάτων

Επιπλωμένο με διπλά κατώτατα όρια για την ανίχνευση των ρεύματος, το IC ενισχύει την προστασία διαχειρίζοντας διαφορετικά επίπεδα υπερέντασης.Αυτή η στρωμένη προσέγγιση επιτρέπει την εκλεπτυσμένη αξιολόγηση πιθανών παρατυπιών, προωθώντας ασφαλέστερες λειτουργίες σε διάφορες συνθήκες.Η ικανότητα να εξυπηρετεί πολλαπλά κατώτατα όρια ευθυγραμμίζεται με τις πρακτικές ανάγκες που προσδιορίζονται σε ευέλικτες ρυθμίσεις λειτουργίας, όπου συχνά εμφανίζονται οι κυμαινόμενες απαιτήσεις ισχύος και οι υπερτάσεις.

Μηχανισμοί καθυστέρησης με εσωτερική παραγωγή

Οι μηχανισμοί καθυστέρησης που παράγονται από εσωτερικά κύκλωμα παίζουν ρόλο στη σταθεροποίηση του συστήματος αποφεύγοντας ψευδείς ενεργοποιητές κατά τη διάρκεια παροδικών συμβάντων.Αυτό το χαρακτηριστικό ενισχύει την αξιοπιστία που απαιτείται για τη διασφάλιση της λειτουργικότητας των συσκευών εν μέσω ασταθών συνθηκών ισχύος.Η συμπερίληψη αυτών των μηχανισμών καθυστέρησης παρουσιάζει την τεχνική εφευρετικότητα που στοχεύει στην ενίσχυση της ανθεκτικότητας του συστήματος έναντι του ηλεκτρικού θορύβου και των σύντομων διαταραχών.

Διαμόρφωση πακέτου SOT-23-6

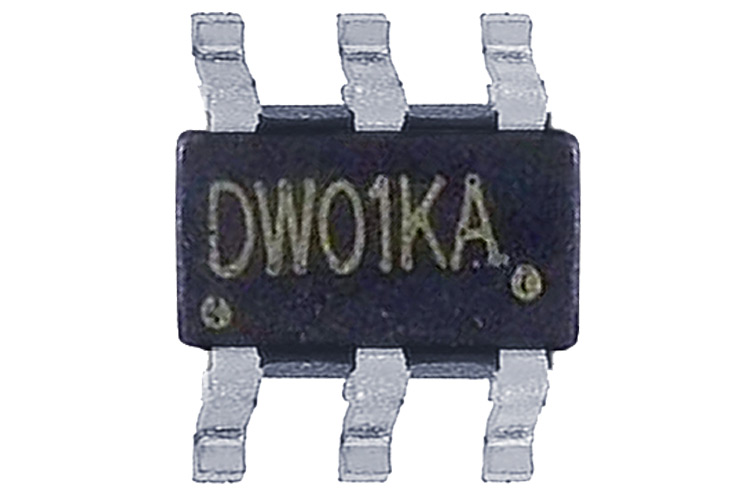

Στεγάζεται στο συμπαγές πακέτο SOT-23-6, το IC ευθυγραμμίζεται με τις απαιτήσεις της σύγχρονης ηλεκτρονικής που δίνουν προτεραιότητα στο χώρο και την αποτελεσματικότητα της συναρμολόγησης.Η συσκευασία του υποστηρίζει μια μετατόπιση προς τη μικροσκοπία, την τροφοδοσία των απαιτήσεων των σχεδίων κυκλωμάτων υψηλής πυκνότητας και την προώθηση της προόδου σε φορητές και φορητές τεχνολογικές αγορές.

Ισοδύναμα DW01A

AP9101CXXX-ADTRG1 σειρά

Άλλο ICS Προστασία της μπαταρίας

AP9101CAK6-ADTRG1

Εφαρμογή και εφαρμογές του DW01A

Περιεκτική άποψη των δυνατοτήτων DW01A

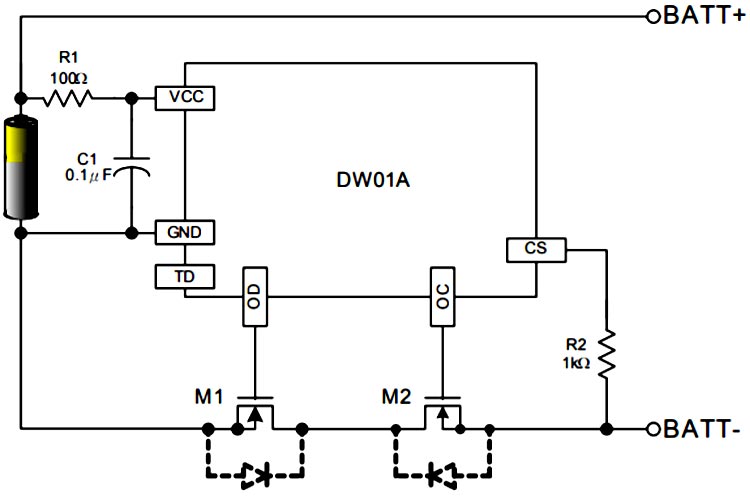

Ο DW01A Το Chip ενσωματώνει κυριολεκτικά την υπερεκτίμηση, την υποβάθμιση και τις υπερφυσικές διασφαλίσεις, προσφέροντας μια εκλεπτυσμένη λύση για την αποτελεσματική διαχείριση της ενέργειας.Η ενσωμάτωση αυτών των λειτουργιών σε ένα μοναδικό στοιχείο που βασίζεται στο χρήστη απλοποιεί τα σχέδια κυκλώματος και βελτιώνει την αξιοπιστία.Με την ανάγκη για ελάχιστα εξωτερικά εξαρτήματα - απλώς δύο MOSFETs και μια χούφτα παθητικών στοιχείων - οι DW01A περαιτέρω εξορθολογίζουν τις διαδικασίες σχεδιασμού.Αυτή η μείωση όχι μόνο μειώνει το νομοσχέδιο των υλικών αλλά επίσης μειώνει τον απαιτούμενο χώρο του σκάφους, ικανοποιώντας τις απαιτήσεις της σύγχρονης εποχής για συμπαγή ηλεκτρονικά.

Ηλεκτρικές προδιαγραφές και προστατευτικοί μηχανισμοί

Κεντρική της λειτουργικότητάς του είναι τα καθορισμένα κατώτατα όρια τάσης: 4.3V προστατευτικά κατά της υπέρτασης, ενώ το 2,4V αποτρέπει την υποεκτίμηση των περιστατικών.Αυτές οι παράμετροι ευθυγραμμίζονται στενά με τα πρότυπα της βιομηχανίας για συστήματα διαχείρισης μπαταριών ιόντων λιθίου, προωθώντας τόσο τη συμβατότητα όσο και την ασφάλεια.Μετά την αποκατάσταση της τάσης σε 4.1V από την υπέρβαση και το 3,0V από την υποτιμητική, το σύστημα επαναλαμβάνει ομαλά τις κανονικές λειτουργίες, εξασφαλίζοντας έτσι τη συνεχή λειτουργία.Επιπλέον, είναι διαθέσιμη η ενισχυμένη προστασία μέσω ανίχνευσης υπερέντασης και βραχυκυκλώματος.Όταν το ρεύμα αυξάνεται πάνω από 150mV ή η τάση υπερβαίνει το 1,2V από την αναφορά εδάφους, το IC αποσυνδέει αμέσως το φορτίο.

Από την πρακτική πλευρά, υπολογίζοντας το MOSFET στην αντίσταση, RDS (ON), παίζει κεντρικό ρόλο.Χρησιμοποιώντας την έκφραση RDS (ON) = VTH/(2Ith), όπου το VTH υποδηλώνει το όριο υπερέντασης, είναι απαραίτητη για τη διαχείριση της τρέχουσας σημερινής διαχείρισης.Αυτό εξασφαλίζει ότι τα επιλεγμένα MOSFET διαχειρίζονται αποτελεσματικά το αναμενόμενο φορτίο ισχύος, δημιουργώντας ελάχιστη θερμότητα, διατηρώντας έτσι τη συνολική απόδοση και τη διάρκεια ζωής του κυκλώματος.

Αιτήσεις

Το DW01A διαδραματίζει αναπόσπαστο ρόλο στην ενίσχυση της διάρκειας ζωής και της αξιοπιστίας των μπαταριών ιόντων λιθίου μονού κυττάρου, προστατεύοντας από συνθήκες όπως η υπερβολή, η υποτιμητική και το υπερβολικό ρεύμα.

Προστασία των μπαταριών σε διαφορετικές περιπτώσεις χρήσης

Η προστασία της μπαταρίας ιόντων λιθίου εκτείνεται σε ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων των ηλεκτρονικών ειδών και των ηλεκτρικών οχημάτων, όπου τα προβλήματα της μπαταρίας μπορούν να οδηγήσουν σε δυσλειτουργίες ή ανησυχίες για την ασφάλεια.Το DW01A βοηθά στην άμβλυνση αυτών των προβλημάτων με μια στρατηγική σταθερής προστασίας, επηρεάζοντας την ευκολία των χρηστών και την ειρήνη του μυαλού.

Προστασία υπερνικά

Όταν προκύπτει υπερβολική διασταύρωση, συχνά από τη διαρκή φόρτιση ή λανθασμένη χρήση του φορτιστή, αποτελεί απειλή για την ακεραιότητα της μπαταρίας.Η τάση παρακολούθησης DW01A παρακολουθεί, εισερχόμενη για να κόψει την μπαταρία κατά την ανίχνευση υψηλής τάσης, εξασφαλίζοντας έτσι την υγεία της.Στη βιομηχανία, τέτοια προστατευτικά μέτρα σε smartphones έχουν αποτρέψει σταθερά πολυάριθμες προκλήσεις διαχείρισης ενέργειας.

Προστασία υποβιβασμού

Η υπερβολική εκκένωση της μπαταρίας μπορεί να προκαλέσει προβλήματα, ενδεχομένως να οδηγεί σε ανεπανόρθωτες ζημιές.Το DW01A εμποδίζει την πτώση της μπαταρίας κάτω από τα κατώτατα όρια τάσης, αποσυνδέοντας το κύκλωμα, υποστηρίζοντας έτσι τη λειτουργική του κατάσταση.Αυτό είναι παρόμοιο με την καθιέρωση μιας διασφάλισης, παρόμοια με τον τρόπο με τον οποίο οι κατασκευαστές σχεδιάζουν ζώνες buffer για την προστασία των συστημάτων συσκευών.

Προστασία υπερέντασης

Ο κίνδυνος υπερθέρμανσης και ζημιών από το υπερβολικό ρεύμα μπορεί να απειλήσει τόσο την μπαταρία όσο και άλλα κοντινά μέρη.Το DW01A περιορίζει τη ροή της ρεύματος για να αποτρέψει αυτά τα περιστατικά, προσαρμόζοντας τις μετατοπίσεις στα πρότυπα χρήσης.Στην αυτοκινητοβιομηχανία, τέτοιες διασφαλίσεις είναι ζωτικής σημασίας για τη μείωση των κινδύνων σε σενάρια υψηλής ζήτησης όπως η λειτουργία ηλεκτρικών οχημάτων.

Επέκταση σε νέα σύνορα

Εκτός από τα παραδοσιακά ηλεκτρονικά, η αξιοπιστία και η ασφάλεια της DW01A στη διαχείριση ενέργειας αγκαλιάζονται σε αναδυόμενους τομείς.Από τις φορητές ιατρικές συσκευές μέχρι την προηγμένη τεχνολογία που φοριέται, εξασφαλίζοντας ότι η ισχυρή προστασία της μπαταρίας υποστηρίζει τόσο την απόδοση του προϊόντος όσο και την ικανοποίηση των χρηστών.Οι εμπειρίες σε αυτούς τους τομείς υπογραμμίζουν τον τρόπο με τον οποίο η διατήρηση της ακεραιότητας της μπαταρίας ενισχύει την επιτυχία του προϊόντος.
