Περιεκτικός οδηγός για τη μονάδα IGBT 6MBI150VX-120-50: Χαρακτηριστικά, εφαρμογές και προδιαγραφές
2025-01-09 185

Το 6MBI150VX-120-50 είναι μια μονάδα IGBT υψηλής απόδοσης που σχεδιάστηκε από την Fuji Electric για να ανταποκριθεί στις απαιτήσεις των σύγχρονων βιομηχανικών εφαρμογών.Με την προηγμένη διαμόρφωση 6-pack, το συμπαγές πακέτο M648 και τις ισχυρές δυνατότητες θερμικής διαχείρισης, αυτή η ενότητα προσφέρει εξαιρετική αποτελεσματικότητα και αξιοπιστία σε σενάρια υψηλής ισχύος.Είτε πρόκειται για κινητικές μονάδες, συστήματα CNC, είτε για αδιάλειπτα τροφοδοτικά, το 6MBI150VX-120-50 συνδυάζει την ηλεκτρική απόδοση της αιχμής με ευέλικτη εφαρμογή.Σε αυτό το άρθρο, θα διερευνήσουμε τις τεχνικές προδιαγραφές, τον σχεδιασμό του εσωτερικού κυκλώματος, τα βασικά ηλεκτρικά χαρακτηριστικά, τα πλεονεκτήματα και τις εφαρμογές, παρέχοντας μια ολοκληρωμένη κατανόηση του γιατί αυτή η ενότητα αποτελεί ακρογωνιαίο λίθο στα συστήματα μετατροπής βιομηχανικής ισχύος.

Κατάλογος

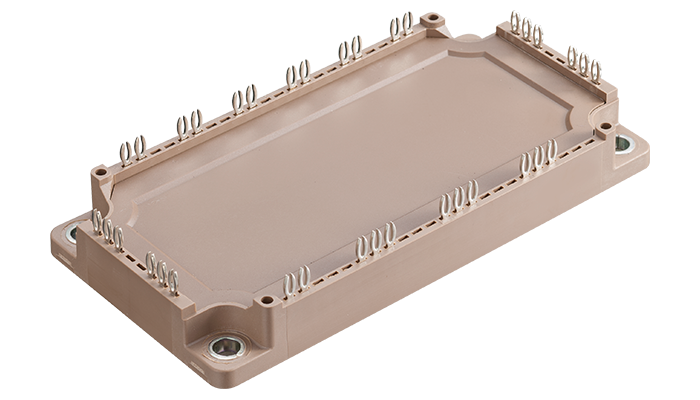

Επισκόπηση του 6MBI150VX-120-50

Ο 6MBI150VX-120-50 είναι μια μονάδα IGBT που κατασκευάζεται από την Fuji Electric, που διαθέτει διαμόρφωση 6 πακέτων με 6 IGBTs (διπολικά διπολικά τρανζίστορ πύλης) και 6 δίοδοι ελεύθερων τροχών.Η ενότητα υποστηρίζει μια μέγιστη τάση συλλέκτη-εκπομπού (V_CES) 1200V και ένα ονομαστικό ρεύμα συλλέκτη (I_C) του 150Α.Είναι γνωστό για την αποτελεσματική απόδοση μεταγωγής, την απώλεια χαμηλής αγωγιμότητας και την ενσωματωμένη προστασία υπερέντασης/υπερβολικής προστασίας.Αυτό το καθιστά ευρέως εφαρμόσιμο σε σενάρια υψηλής ισχύος, όπως βιομηχανικές κινητικές κινητές κινήσεις, μετατροπείς, αδιάλειπτα τροφοδοτικά (UPS) και συστήματα ελέγχου σερβοκίνου.Επιπλέον, η μονάδα διαθέτει ένα συμπαγές πακέτο M648, υποστηρίζει μια θερμοκρασία λειτουργικής σύνδεσης μέχρι 150 ° C και έχει εύρος θερμοκρασίας αποθήκευσης -40 ° C έως 125 ° C, προσφέροντας υψηλή αξιοπιστία για απαιτητικά βιομηχανικά περιβάλλοντα.

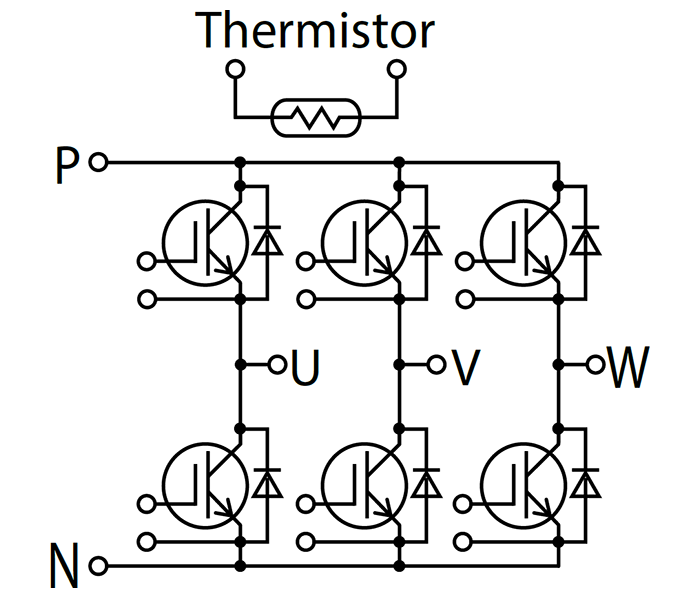

Διάγραμμα κυκλώματος 6MBI150VX-120-50

Από το διάγραμμα κυκλώματος του 6MBI150VX-120-50, μπορούμε να δούμε ότι η ενότητα αποτελείται από 6 IGBTs και 6 ελεύθερες δίοδοι.Κάθε IGBT συνδυάζεται με μια δίοδο ελεύθερης διαδρομής για να παρέχει τη συνέχεια της διαδρομής.Το P (θετικό τερματικό DC) χρησιμεύει ως θετική είσοδος διαύλου, παρέχοντας ισχύ DC στα IGBTs για το τριφασικό κύκλωμα μετατροπέα.Το N (αρνητικό τερματικό DC) είναι η αρνητική είσοδος διαύλου, που συνεργάζεται με το P για την τροφοδοσία της μονάδας μετατροπέα.Τα τερματικά U, V και W (τριφασικά τερματικά) είναι οι ακροδέκτες εξόδου του μετατροπέα, που συνδέονται με τις τριφασικές περιελίξεις του κινητήρα.Μέσω των ενεργειών μεταγωγής του IGBTS, η ισχύς DC μετατρέπεται σε τριφασική ισχύ AC.

Ηλεκτρικά χαρακτηριστικά του 6MBI150VX-120-50

εγώΚάντσια: Το μέγιστο ρεύμα διαρροής συλλέκτη-εκπομπού είναι 1,0 mA, εξασφαλίζοντας χαμηλή απώλεια ισχύος κατά τη διάρκεια της κατάστασης εκτός.

εγώGES: Το μέγιστο ρεύμα διαρροής πύλης-εκπομπού είναι 200 ​​NA, επιδεικνύοντας εξαιρετική απόδοση μόνωσης.

VGE (Th): Η τάση κατωφλίου πύλης-εκπομπής κυμαίνεται από 6,0 έως 7,0V, κατάλληλη για μέτρια τάση οδήγησης.

VCE (SAT): Η ελάχιστη τάση κορεσμού των εκπομπών συλλέκτη είναι 2,2V (επίπεδο τσιπ), με ελαφρά αύξηση καθώς αυξάνεται η θερμοκρασία.

Rσολ: Η εσωτερική αντίσταση της πύλης είναι συνήθως 1,1 Ω, διευκολύνοντας ταχύτερη εναλλαγή.

CIES: Η χωρητικότητα εισόδου είναι 3300 NF, που απαιτεί ένα ισχυρό κύκλωμα οδηγού πύλης για σωστή λειτουργία.

TON / TOFF: Η ώρα περιστροφής είναι 0,37 μs και ο χρόνος απόκλισης είναι 0,67 μs, παρέχοντας μέτριες ταχύτητες μεταγωγής.

Vφά: Η ελάχιστη τάση προς τα εμπρός της εσωτερικής δίοδοι είναι 2,4V (επίπεδο τσιπ), εξασφαλίζοντας χαμηλή απώλεια αγωγιμότητας.

Τrr: Ο χρόνος ανάκαμψης είναι 0,15 μs, ελαχιστοποιώντας την απώλεια ενέργειας κατά τη διάρκεια της μετάβασης.

Θερμοκρασία: Η αντίσταση και η τιμή Β χρησιμοποιούνται για την παρακολούθηση και την προστασία της θερμοκρασίας, εξασφαλίζοντας την ασφαλή λειτουργία.

Πλεονεκτήματα και μειονεκτήματα του 6MBI150VX-120-50

Φόντα:

Δυνατότητα χειρισμού υψηλής ισχύος: βαθμολογημένη για τάση ρεύματος 150Α και 1200V, κατάλληλη για εφαρμογές υψηλής ισχύος.

Χαμηλή απώλεια αγωγιμότητας: Η τάση κορεσμού χαμηλού συλλέκτη-εκπομπού (V_CE (SAT)) μειώνει την απώλεια ισχύος και αυξάνει την αποτελεσματικότητα του συστήματος.

Μετακίνηση υψηλής ταχύτητας: Σχεδιασμένο για λειτουργίες μεταγωγής υψηλής ταχύτητας, καθιστώντας το ιδανικό για εφαρμογές υψηλής συχνότητας.

Χαρακτηριστικά ολοκληρωμένης προστασίας: Η ενσωματωμένη υπερμεγέθη και η προστασία υπερέντασης βελτιώνουν την αξιοπιστία του συστήματος.

Μειονεκτήματα:

Υψηλές απαιτήσεις ψύξης: Η πυκνότητα υψηλής ισχύος δημιουργεί σημαντική θερμότητα, που απαιτεί αποτελεσματική θερμική διαχείριση.

Σύνθετο κύκλωμα κίνησης πύλης: Απαιτεί ακριβή κύκλωμα κίνησης πύλης και προστασίας, αυξάνοντας την πολυπλοκότητα του σχεδιασμού.

Υψηλότερο κόστος: Σε σύγκριση με τις συσκευές χαμηλότερης ισχύος, η ενότητα έχει υψηλότερο κόστος, το οποίο μπορεί να επηρεάσει τα συνολικά έξοδα του συστήματος.

Εφαρμογές 6MBI150VX-120-50

Inverter for Motor Drives: Αυτό χρησιμοποιείται για τον έλεγχο της ταχύτητας και της ροπής των κινητήρων AC, επιτυγχάνοντας αποτελεσματική μετατροπή ισχύος.

Αριθμητικός έλεγχος (NC) και σερβο συστήματα: παρέχει ακριβή έλεγχο κίνησης και υψηλή ανταπόκριση σε μηχανές CNC και ρομποτική.

Ανεξάρτητη τροφοδοσία ρεύματος (UPS): Εξασφαλίζει τη σταθερή παροχή ισχύος σε κρίσιμο εξοπλισμό κατά τη διάρκεια των διακοπών ρεύματος.

Βιομηχανικός εξοπλισμός: Χρησιμεύει ως βασικό στοιχείο μετατροπής ισχύος σε εξοπλισμό υψηλής ισχύος, υψηλής απόδοσης, όπως μηχανές συγκόλλησης.

Προδιαγραφές 6MBI150VX-120-50

Παράμετρος	Καθέκαστα
Διαμόρφωση	6 πακέτο
Σειρά	V Series (6η γενιά)
VΚάντσια(V)	1200
εγώντο(ΕΝΑ)	150
Τφουσκωτόμέγιστο (° C)	175
Τφουσκωτόμέγιστο (° C)	150
Τντο(° C)	125
ΤSTG(° C)	-40 έως 125
Πακέτο	M648
Πλάτος (mm)	62
Μήκος (mm)	122
Βάρος (ζ)	300

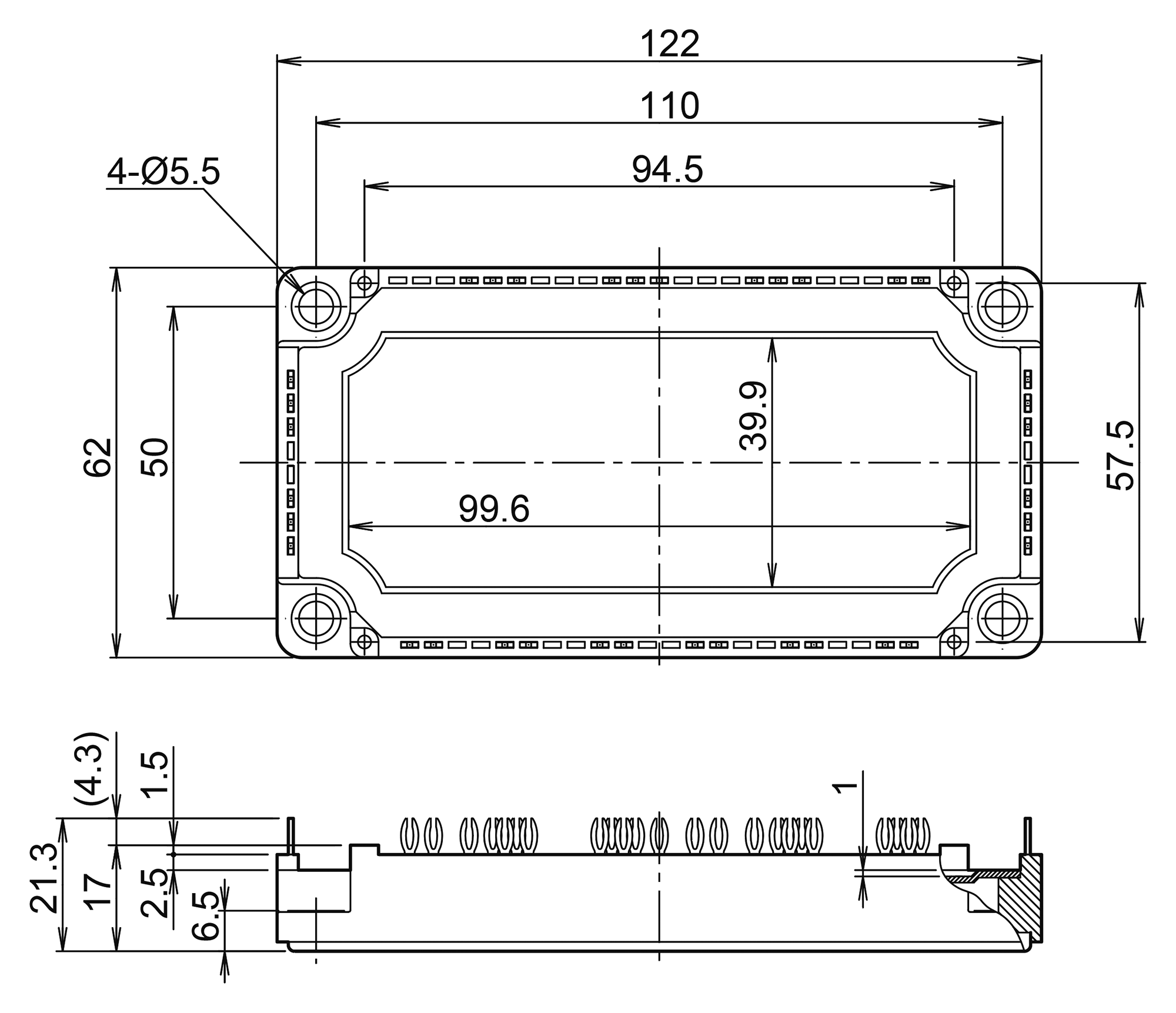

Διαστάσεις συσκευασίας 6MBI150VX-120-50
