Τι είναι μια πύλη XOR;Ένας απλός οδηγός
2025-12-15 4216

Η πύλη XOR (Exclusive-OR) είναι μια απλή λογική πύλη που χρησιμοποιείται σε ψηφιακά κυκλώματα.Ανάβει μόνο όταν οι δύο είσοδοι είναι διαφορετικές.Σε αυτόν τον οδηγό, θα μάθετε τι είναι μια πύλη XOR, πώς λειτουργεί, πού χρησιμοποιείται και πώς να τη δοκιμάσετε.Ας ξεκινήσουμε!

Κατάλογος

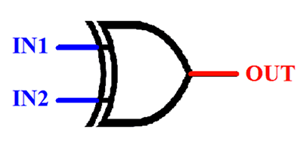

Εικόνα 1. Λογική πύλη XOR (Αποκλειστική-OR).

Τι είναι το XOR Gate;

Η πύλη XOR (Exclusive-OR) παράγει έξοδο HIGH μόνο όταν οι είσοδοι της είναι διαφορετικές.Αυτή η συμπεριφορά φαίνεται ξεκάθαρα στον πίνακα αλήθειας, ο οποίος παραθέτει κάθε πιθανό συνδυασμό εισόδου και την προκύπτουσα έξοδο.Όταν και οι δύο είσοδοι είναι LOW (0) ή και οι δύο είναι HIGH (1), η πύλη XOR βγάζει LOW (0).Αλλά όταν η μία είσοδος είναι 1 και η άλλη είναι 0, η έξοδος γίνεται ΥΨΗΛΗ (1).Αυτή η μοναδική ιδιότητα καθιστά την πύλη XOR απαραίτητη για κυκλώματα που ανιχνεύουν διαφορές μεταξύ σημάτων, εκτελούν δυαδική προσθήκη ή δημιουργούν bit ισοτιμίας.Ο πίνακας αλήθειας είναι ο απλούστερος τρόπος για να απεικονίσετε πώς η συνάρτηση XOR ανταποκρίνεται σε όλες τις συνθήκες εισαγωγής, βοηθώντας σας να κατανοήσετε τη λογική της συμπεριφορά γρήγορα και με ακρίβεια.

Πίνακας αλήθειας XOR Gate

Εισαγωγή Α	Εισαγωγή Β	Έξοδος Q
0	0	0
0	1	1
1	0	1
1	1	0

IC που περιέχουν πύλες XOR

Ακολουθούν κοινά IC που περιέχουν πύλες XOR (Exclusive-OR), ομαδοποιημένες κατά λογική οικογένεια:

TTL (74xx / 74 LS / 74HCΟικογένεια)

74LS86– Τετραπλές πύλες XOR 2 εισόδων (TTL)
74HC86– Τετραπλές πύλες XOR 2 εισόδων (CMOS, υψηλής ταχύτητας)
74HCT86– Τετραπλές πύλες XOR 2 εισόδων (CMOS συμβατό με TTL)
7486 – Τετραπλές πύλες XOR 2 εισόδων (τυπικό TTL)

CMOS 4000 Series

CD4030/ CD4030B – Τετραπλές πύλες XOR 2 εισόδων
CD4070/ CD4070B – Τετραπλές πύλες XOR 2 εισόδων (ευρεία χρήση)
CD4077 – Τετραπλές πύλες XNOR 2 εισόδων (συμπλήρωμα του XOR)

Σύγχρονες παραλλαγές

74LVC86 – Πύλες CMOS XOR χαμηλής τάσης
74AHC86 – Προηγμένες πύλες CMOS XOR υψηλής ταχύτητας
74AC86– Πύλες CMOS XOR υψηλής απόδοσης

Παράδειγμα κυκλώματος με χρήση πύλης XOR

Ένα απλό και πρακτικό παράδειγμα ενός κυκλώματος πύλης XOR είναι ένας ανιχνευτής διαφοράς ή ένα κύκλωμα ελέγχου εναλλαγής.Σε αυτή τη ρύθμιση, η πύλη XOR συγκρίνει δύο ψηφιακές εισόδους και παράγει μια έξοδο HIGH όταν οι είσοδοι είναι διαφορετικές.Αυτή η έξοδος μπορεί να χρησιμοποιηθεί για την κίνηση ενός LED, την ενεργοποίηση ενός ρελέ ή την παροχή ενός σήματος ελέγχου σε ένα άλλο λογικό στάδιο.

Μια συνηθισμένη εφαρμογή είναι ο συνδυασμός μιας πύλης XOR με μια flip-flop D για τη δημιουργία ενός T (εναλλαγής) flip-flop, όπως φαίνεται παρακάτω.

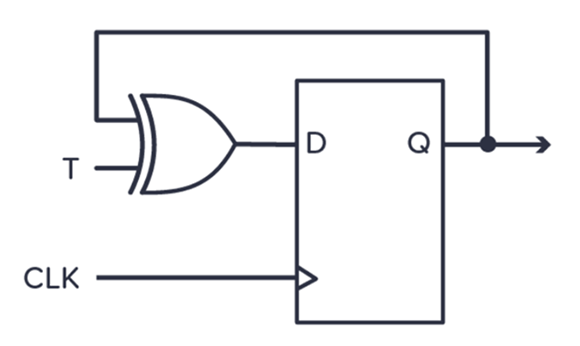

Εικόνα 2. Κύκλωμα T Flip-Flop που βασίζεται σε XOR

Η μία είσοδος XOR είναι το σήμα εναλλαγής (T), ενώ η άλλη είναι η τρέχουσα έξοδος του flip-flop (Q).Σε κάθε άκρο του ρολογιού, η πύλη XOR καθορίζει εάν η έξοδος πρέπει να παραμείνει ίδια ή να αλλάξει.Όταν το T είναι HIGH, η έξοδος αλλάζει μεταξύ HIGH και LOW.όταν το T είναι LOW, η έξοδος παραμένει αμετάβλητη.

Μια άλλη βασική χρήση μιας πύλης XOR είναι η σύγκριση σημάτων, όπου ανιχνεύει αν ταιριάζουν δύο ψηφιακά σήματα.Εάν τα σήματα είναι τα ίδια, η έξοδος παραμένει LOW.εάν διαφέρουν, η έξοδος γίνεται ΥΨΗΛΗ.

Πώς λειτουργεί το XOR Gate Logic

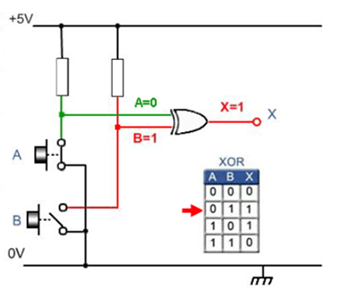

Εικόνα 3. Παράδειγμα λειτουργίας πύλης XOR

Μια πύλη XOR (Exclusive-OR) συγκρίνει δύο εισόδους και ελέγχει εάν είναι διαφορετικές.

Εάν η μία είσοδος είναι ON (1) και η άλλη είναι OFF (0), η έξοδος ενεργοποιείται (1).
Εάν και οι δύο είσοδοι είναι ίδιες, και οι δύο ON ή και οι δύο OFF, η έξοδος παραμένει OFF (0).

Μπορείτε να σκεφτείτε μια πύλη XOR ως ανιχνευτή διαφοράς.Δίνει έξοδο μόνο όταν οι είσοδοι δεν ταιριάζουν.Λόγω αυτής της συμπεριφοράς, οι πύλες XOR χρησιμοποιούνται σε απλές ψηφιακές εργασίες, όπως η εναλλαγή εξόδων, η σύγκριση σημάτων και η προσθήκη δυαδικών αριθμών.Είναι εξαιρετικά όταν ένα κύκλωμα χρειάζεται να γνωρίζει εάν δύο σήματα είναι ίδια ή διαφορετικά.

Τάση και Τρέχουσα Συμπεριφορά Πυλών XOR

Οι πύλες XOR λειτουργούν χρησιμοποιώντας ψηφιακά επίπεδα τάσης και αντλούν πολύ μικρό ρεύμα.Η κατανόηση της συμπεριφοράς τάσης και ρεύματος τους βοηθά στη διασφάλιση ασφαλούς και αξιόπιστου σχεδιασμού κυκλώματος.

- Οι πύλες XOR χρησιμοποιούν ψηφιακά επίπεδα τάσης: LOW (0) και HIGH (1).

- Το LOW αντιπροσωπεύει συνήθως 0 V ή κοντά στο 0 V.

- HIGH αντιπροσωπεύει μια τάση κοντά στην τάση τροφοδοσίας (όπως 5 V ή 3,3 V).

- Οι ακίδες εισόδου αντλούν πολύ λίγο ρεύμα, ειδικά στις πύλες CMOS XOR.

- Η υψηλή σύνθετη αντίσταση εισόδου βοηθά στην αποφυγή φόρτωσης προηγούμενων σταδίων κυκλώματος.

- Οι ακίδες εξόδου μπορούν να τροφοδοτήσουν ή να βυθίσουν μόνο ένα περιορισμένο ρεύμα.

- Οι έξοδοι είναι ασφαλείς για την οδήγηση άλλων λογικών εισόδων ή LED με αντιστάσεις περιορισμού ρεύματος.

- Οι πύλες XOR δεν πρέπει να οδηγούν απευθείας συσκευές υψηλής ισχύος όπως κινητήρες, ρελέ ή λαμπτήρες.

- Ένα μικρό παροδικό ρεύμα ρέει μέσα στην πύλη κατά τη διάρκεια της μεταγωγής.

- Η ταχύτερη εναλλαγή ενδέχεται να αυξήσει ελαφρώς την κατανάλωση ενέργειας.

- Η υπέρβαση των ορίων τάσης ή ρεύματος μπορεί να προκαλέσει βλάβη στην πύλη XOR.

Χρήση XOR για αναστροφή σήματος

Μια πύλη XOR μπορεί να χρησιμοποιηθεί ως ένας απλός μετατροπέας σήματος στερεώνοντας μία από τις εισόδους της σε σταθερό λογικό επίπεδο.Όταν μια είσοδος κρατηθεί στο ΧΑΜΗΛΟ (0), η πύλη XOR διέρχεται από την άλλη είσοδο χωρίς αλλαγή.Όταν μια είσοδος κρατηθεί στο ΥΨΗΛΟ (1), η πύλη XOR αντιστρέφει την άλλη είσοδο.

Αυτό σημαίνει ότι μια είσοδος LOW γίνεται HIGH και μια είσοδος HIGH γίνεται LOW, ακριβώς όπως μια πύλη NOT.Λόγω αυτής της συμπεριφοράς, οι πύλες XOR χρησιμοποιούνται για την επιλεκτική αναστροφή σημάτων σε ψηφιακά κυκλώματα.Με τον έλεγχο της σταθερής εισόδου, μπορείτε να επιλέξετε εάν ένα σήμα είναι ανεστραμμένο ή αμετάβλητο, κάτι που είναι τέλειο στην επεξεργασία δεδομένων, στη λογική ελέγχου και στα συστήματα επικοινωνίας.

Κατασκευή XOR Gates με Basic Logic Gates

Μια πύλη XOR μπορεί να κατασκευαστεί χρησιμοποιώντας απλές λογικές πύλες όπως ΚΑΙ, Ή, και ΟΧΙ.Η πύλη XOR γυρίζει την έξοδο της ΥΨΗΛΗ μόνο όταν οι δύο είσοδοι είναι διαφορετικές.

Πρώτα, ΔΕΝ χρησιμοποιούνται πύλες για την ανατροπή των εισόδων. Τότε, ΚΑΙ οι πύλες ελέγχουν δύο καταστάσεις: όταν το Α είναι ΥΨΗΛΟ και το Β είναι ΧΑΜΗΛΟ ή όταν το Α είναι ΧΑΜΗΛΟ και το Β είναι ΥΨΗΛΟ. Τέλος, οι έξοδοι των πυλών AND συνδυάζονται χρησιμοποιώντας μια πύλη OR για τη δημιουργία της εξόδου XOR.Με αυτόν τον τρόπο, η έξοδος γίνεται ΥΨΗΛΗ μόνο όταν η μία είσοδος είναι ON και η άλλη είναι OFF.

Πώς να δοκιμάσετε μια πύλη XOR με ένα πολύμετρο

Αυτός ο οδηγός βήμα προς βήμα δείχνει πώς να χρησιμοποιήσετε ένα πολύμετρο για να ελέγξετε εάν μια πύλη XOR λειτουργεί σωστά δοκιμάζοντας όλους τους συνδυασμούς εισόδου.

Τροφοδοτήστε το IC - Συνδέστε το IC της πύλης XOR στην απαιτούμενη τάση τροφοδοσίας (για παράδειγμα, 5 V ή 3,3 V) και συνδέστε τον πείρο γείωσης.

Βρείτε τις καρφίτσες - Χρησιμοποιήστε το φύλλο δεδομένων για να αναγνωρίσετε τις ακίδες εισόδου (A και B) και τις ακίδες εξόδου (Q).

Ρυθμίστε το πολύμετρο - Γυρίστε το πολύμετρο σε λειτουργία τάσης DC.

Δοκιμάστε και τις δύο εισόδους LOW - Ρυθμίστε και τις δύο εισόδους σε LOW (0 V).

→ Η έξοδος πρέπει να είναι LOW.

Δοκιμή A LOW, B HIGH - Ρυθμίστε την είσοδο A σε LOW και την είσοδο B σε HIGH.

→ Η έξοδος πρέπει να είναι ΥΨΗΛΗ.

Δοκιμή Α ΥΨΗΛΟ, Β ΧΑΜΗΛΟ - Ρυθμίστε την είσοδο A σε HIGH και την είσοδο B σε LOW.

→ Η έξοδος πρέπει να είναι ΥΨΗΛΗ.

Ελέγξτε και τις δύο εισόδους HIGH - Ρυθμίστε και τις δύο εισόδους σε HIGH.

→ Η έξοδος πρέπει να είναι LOW.

Ελέγξτε τα Αποτελέσματα - Εάν η έξοδος ακολουθεί αυτό το μοτίβο, η πύλη XOR λειτουργεί σωστά.

Σύγκριση λογικής XOR έναντι OR

Χαρακτηριστικό	XOR Πύλη	Ή Πύλη
Πλήρες Όνομα	Αποκλειστικό-Ή	Συμπεριλαμβανομένου-Ή
Κατάσταση εξόδου	ΥΨΗΛΟ μόνο όταν εισάγονται είναι διαφορετικά	ΥΨΗΛΟ όταν τουλάχιστον μία είσοδος είναι ΥΨΗΛΗ
Είσοδος A = 0, B = 0	Έξοδος 0	Έξοδος 0
Είσοδος A = 0, B = 1	Έξοδος 1	Έξοδος 1
Είσοδος A = 1, B = 0	Έξοδος 1	Έξοδος 1
Είσοδος A = 1, B = 1	Έξοδος 0	Έξοδος 1
Κύριος Σκοπός	Εντοπίστε διαφορές μεταξύ των εισόδων	Συνδυάστε σήματα
Χρήσεις	Προσθετές, εναλλαγή κυκλώματα, σύγκριση	Ενεργοποίηση λογικής, σήματος συγχώνευση

Συμπέρασμα

Η πύλη XOR είναι μια χρήσιμη λογική πύλη που ενεργοποιείται μόνο όταν οι είσοδοι της δεν είναι ίδιες.Αυτό το καθιστά εξαιρετικό για τη σύγκριση σημάτων, την εναλλαγή εξόδων και την εκτέλεση απλών δυαδικών μαθηματικών.Μαθαίνοντας πώς λειτουργούν οι πύλες XOR, πώς να τις χρησιμοποιείτε σε κυκλώματα και πώς να τις δοκιμάσετε, μπορείτε εύκολα να τις προσθέσετε στα ψηφιακά σας έργα.Η κατανόηση των πυλών XOR σάς βοηθά επίσης να μάθετε άλλες λογικές πύλες και ψηφιακά κυκλώματα.
