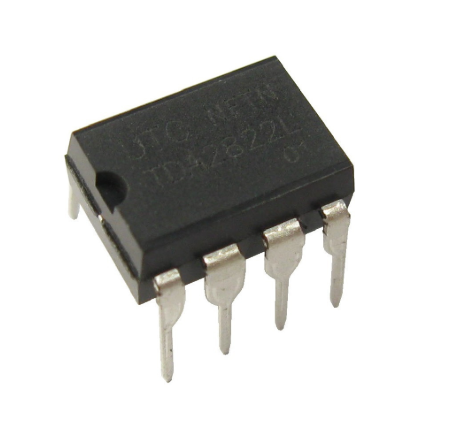

TDA2822 Ενισχυτής διπλής ισχύος: συστατικό για φορητές και χαμηλής ισχύος συσκευών ήχου
2024-12-03 3547

Ο ενισχυτής TDA2822, γνωστός για τη διπλή έξοδο ήχου και την ελάχιστη παραμόρφωση σε ένα συμπαγές πακέτο 8 ακίδων, είναι ιδανική για συσκευές που τροφοδοτούνται με μπαταρίες που απαιτούν σαφή ήχο και αποτελεσματική διαχείριση ενέργειας.Μάθετε περισσότερα σχετικά με τα χαρακτηριστικά και τις εφαρμογές του για να βελτιώσετε τα ηχητικά σας έργα.

Κατάλογος

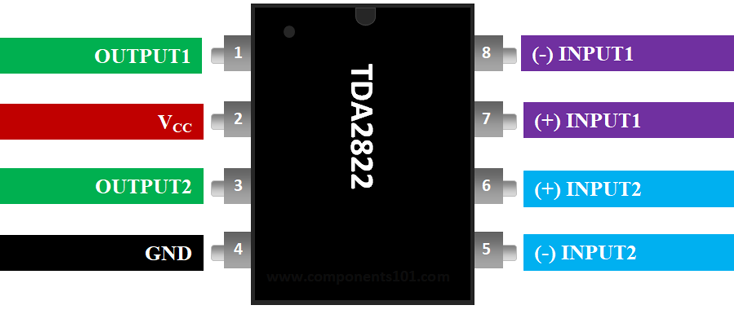

Διαμόρφωση ακίδων TDA2822

Αριθμός PIN	Όνομα καρφίτσας	Περιγραφή
1, 3	Παραγωγή	Παρέχει το ενισχυμένη έξοδος ήχου
5, 8	Αντιστροφή Είσοδος (in-)	Η αναστροφή καρφίτσα ενός ενισχυτή, κανονικά γειωμένο
6, 7	Μη αντιδράσεις Είσοδος (σε+)	Ο Η μη ανατροπή του PIN διατίθεται με το ηχητικό σήμα
4	VCC-	Συνδεδεμένος με η αρνητική σιδηροτροχιά
2	VCC+	Συνδεδεμένος με η θετική σιδηροτροχιά

Χαρακτηριστικά και ιδιότητες του ενισχυτή TDA2822

Παράμετρος	Προσδιορισμός
Προμήθεια Δυναμικό	3-15V
Παραγωγή Εξουσία	3.2 W
Ήχος - Αντίσταση φορτίου	8 ohms
Κέρδος	39 dB
Λειτουργικός Ρεύμα εφοδιασμού	12 Μα
IB - Εισαγωγή Ρεύμα μεροληψίας	0,1 μΑ
PSRR - Αναλογία απόρριψης τροφοδοσίας	40 dB
Πακέτο	Διαθέσιμος Πακέτο DIP 8 ακίδων

Ισοδύναμο του ενισχυτή TDA2822 IC

• C4556C

• NJM4560

Εναλλακτικές λύσεις του ενισχυτή TDA2822 IC;

• LM386

• AD620

• IC6283

• JRC45558

Ποιες είναι οι εφαρμογές για τον ενισχυτή TDA2822 IC;

Ο TDA2822 χρησιμεύει ως ενσωματωμένο κύκλωμα διπλού ενισχυτή ήχου, ενσωματώνοντας δύο επιχειρησιακούς ενισχυτές μέσα σε μία μόνο μονάδα.Φημισμένος για το υψηλό κέρδος και τις εκτεταμένες ιδιότητες του εύρους ζώνης, αυτό το IC χρησιμοποιείται αποτελεσματικά για σκοπούς ενίσχυσης ήχου.Μπορεί να εξάγει 250 milliwatts ισχύος από κάθε ενισχυτή.Οι εφαρμογές για τα TDA2822 περιλαμβάνουν φορητά συστήματα ήχου, προενισχυτές, μίνι ραδιόφωνα, βοηθήματα ακοής και ενισχυτές ακουστικών.Εάν αναζητάτε ένα ενεργό ενισχυτή διπλής συσκευασίας που προσφέρει υψηλό κέρδος και ευρύ εύρος ζώνης για ισχυρή ενίσχυση ήχου, το TDA2822 είναι μια εξαιρετική επιλογή.

Πώς να χρησιμοποιήσετε τον ενισχυτή TDA2822;

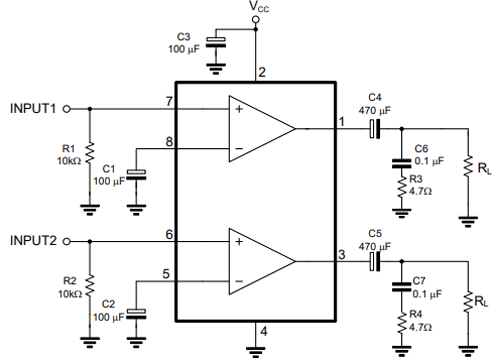

Παρακάτω είναι ένα κύκλωμα εφαρμογής από το δελτίο δεδομένων TDA2822:

Το σχήμα σύνδεσης για το TDA2822 IC σε αυτό το κύκλωμα εφαρμογής περιλαμβάνει τα εξής: Οι συνδέσμους αριστερού φορτίου προς τον ακροδέκτη εξόδου 1 μέσω του ηλεκτρολυτικού πυκνωτή C4, ενώ το δεξιό φορτίο συνδέεται με τον ακροδέκτη εξόδου 3 μέσω ηλεκτρολυτικού πυκνωτή C5.Οι ακροδέκτες εισόδου (5 και 8) στηρίζονται μέσω ηλεκτρολυτικών πυκνωτών και οι ακροδέκτες εισόδου που δεν ανατρέχουν (7 και 6) συνδέονται με την είσοδο1 και την είσοδο2 αντίστοιχα.Ο ακροδέκτης 2 αγκιστρώνεται μέχρι την παροχή DC και ο ακροδέκτης 4 συνδέεται με το έδαφος.Ο ηλεκτρολυτικός πυκνωτής C3 είναι τοποθετημένος σε ολόκληρο το VCC και γείωση για να λειτουργήσει ως πυκνωτής φίλτρων.

Χρήση του TDA2822

AM και FM Radio ενισχυτές

Το TDA2822 ενισχύει τα ραδιοφωνικά σήματα AM και FM, ενισχύοντας την ποιότητα του ήχου και εξασφαλίζοντας σαφέστερη υποδοχή σε ραδιοφωνικές συσκευές.

Φορητοί παίκτες μουσικής

Το καλύτερο δυνατό για φορητούς παίκτες μουσικής, το TDA2822 προσφέρει ένα συμπαγές σχεδιασμό και αποτελεσματική κατανάλωση ενέργειας, ακουστικά οδήγησης ή μικρά ηχεία για τη βελτίωση της ποιότητας του ήχου.

Ενισχυτές ήχου χαμηλής ισχύος

Κατάλληλο για εφαρμογές χαμηλής ισχύος, το TDA2822 χρησιμοποιείται σε συσκευές ήχου που λειτουργούν με μπαταρίες, δίνοντας έμφαση στην αποτελεσματική χρήση ισχύος και την ελάχιστη παραγωγή θερμότητας.

Ταλαντωτής γέφυρας Wien

Το TDA2822 μπορεί να χρησιμοποιηθεί σε ένα κύκλωμα ταλαντωτή της γέφυρας Wien για τη δημιουργία σταθερών ημιτονοειδών κυματομορφών, βασική για τη δοκιμή εξοπλισμού ήχου και μουσικά όργανα.

Ενισχυτές ισχύος

Το TDA2822 χρησιμεύει ως ενισχυτής ισχύος σε μικρά έως μεσαία συστήματα ήχου, παρέχοντας επαρκή έξοδο για την οδήγηση μικρών ηχείων.

Ενισχυτές ήχου

Σε εφαρμογές που χρειάζονται υψηλότερο όγκο, το TDA2822 ενισχύει την ισχύ του ηχητικού σήματος σε συστήματα αυτοκινήτων και φορητών ηχείων, ενισχύοντας την ένταση και την ποιότητα του ήχου.

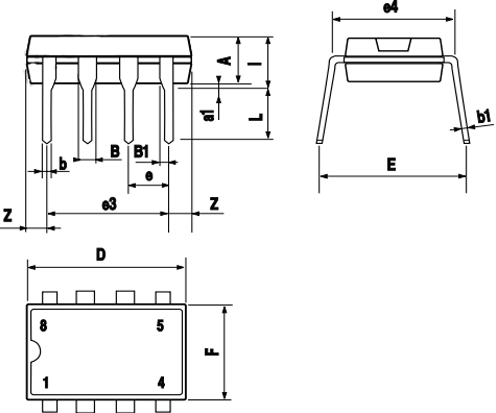

2D μοντέλο TDA2822 IC

ΑΜΥΔΡΟΣ.	mm			ίντσα
	Min.	Τύπος.	Μέγιστο.	Min.	Τύπος.	Μέγιστο.
ΕΝΑ	-	3.32	-	-	0,131	-
α1	0,51	-	-	0,020	-	-
σι	1.15	-	1.65	0,045	-	0,065
σι	0,356	-	0,55	0,014	-	0,022
Β1	0,204	-	0,304	0,008	-	0,012
ρε	-	-	10.92	-	-	0,430
μι	7.95	-	9.75	0,313	-	0,384
μι	-	2.54	-	-	0,100	-
Ε3	-	7.62	-	-	0,300	-
Ε4	-	7.62	-	-	0,300	-
φά	-	-	6.6	-	-	0,260
εγώ	-	-	5.08	-	-	0,200
μεγάλο	3.18	-	3.18	0,125	-	0,150
Z	-	-	1.52	-	-	0,060
