Ηλεκτρολυτικό έναντι στερεού πολυμερούς έναντι υβριδικών πυκνωτών: Ποια είναι η διαφορά;
2026-04-28 210

Οι πυκνωτές μπορεί να είναι μικροί, αλλά έχουν σημαντικό αντίκτυπο στη διατήρηση σταθερών, αποδοτικών και αξιόπιστων ηλεκτρονικών συσκευών.Από τροφοδοτικά έως υπολογιστές και συστήματα αυτοκινήτων, ο σωστός πυκνωτής μπορεί να βελτιώσει την απόδοση και να βοηθήσει στην αποφυγή αστοχιών.Σε αυτό το άρθρο, ας συζητήσουμε τους τύπους πυκνωτών, την απόδοση, τη διάρκεια ζωής, την επιλογή, τα κοινά προβλήματα και τις μελλοντικές τάσεις.

Κατάλογος

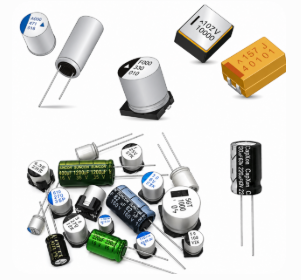

Επισκόπηση των τύπων πυκνωτών

Οι πυκνωτές είναι σημαντικά εξαρτήματα στα ηλεκτρονικά συστήματα.Αποθηκεύουν και διαχειρίζονται ηλεκτρική ενέργεια, σταθεροποιούν την τάση, μειώνουν το θόρυβο και υποστηρίζουν αξιόπιστη απόδοση κυκλώματος.

Οι τρεις πιο συνηθισμένοι τύποι είναι:

• Ηλεκτρολυτικοί πυκνωτές

• Συμπαγείς πολυμερείς πυκνωτές

• Υβριδικοί πυκνωτές

Υλικά και Εσωτερικός Σχεδιασμός

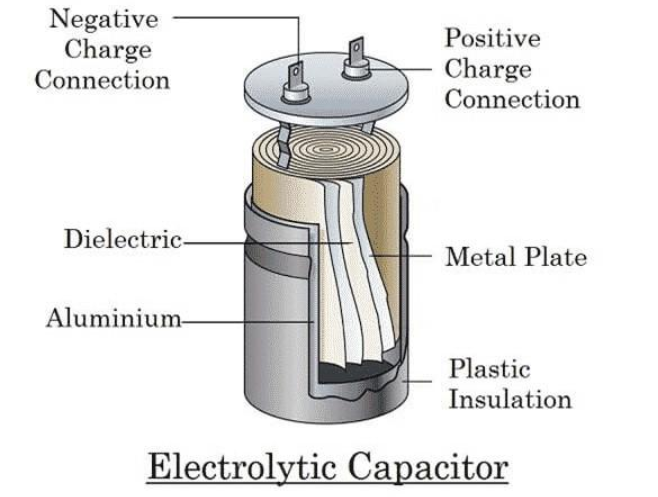

Εικόνα 2.Εσωτερική δομή και εξαρτήματα ηλεκτρολυτικού πυκνωτή

Ηλεκτρολυτικοί πυκνωτές χρησιμοποιήστε υγρό ηλεκτρολύτη και αλουμινόχαρτο.Αυτό επιτρέπει υψηλή αποθήκευση ενέργειας, αλλά το υγρό σταδιακά υποβαθμίζεται με την πάροδο του χρόνου.

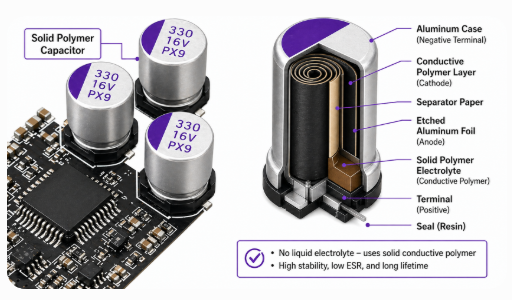

Σχήμα 3. Στερεό πολυμερικό πυκνωτή εσωτερική δομή με αγώγιμο πολυμερικό ηλεκτρολύτη

Στερεά πολυμερή πυκνωτές χρησιμοποιήστε ένα αγώγιμο πολυμερές αντί για υγρό.Αυτό βελτιώνει τη σταθερότητα και εξαλείφει τα προβλήματα στεγνώματος.

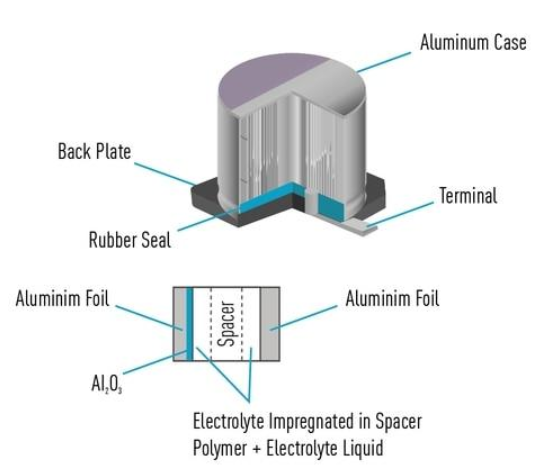

Εικόνα 4. Εσωτερική δομή υβριδικού πυκνωτή που συνδυάζει πολυμερές και υγρό ηλεκτρολύτη

Υβριδικοί πυκνωτές συνδυάστε και τα δύο υλικά, εξισορροπώντας την ηλεκτρική απόδοση με υψηλότερη χωρητικότητα και ικανότητα αυτοθεραπείας.

Επεξήγηση των τύπων πυκνωτών

Ηλεκτρολυτικοί πυκνωτές

Οι ηλεκτρολυτικοί πυκνωτές χρησιμοποιούνται ευρέως λόγω της υψηλής χωρητικότητας και του χαμηλού κόστους τους.Είναι κατάλληλα για φιλτράρισμα τροφοδοσίας και αποθήκευση ενέργειας.Ωστόσο, υποβαθμίζονται με την πάροδο του χρόνου καθώς ο ηλεκτρολύτης εξατμίζεται, αυξάνοντας το ESR και μειώνοντας την απόδοση.

Τυπικές χρήσεις περιλαμβάνουν τροφοδοτικά και γενικά ηλεκτρονικά.

Στερεά Πολυμερή Πυκνωτές

Οι πυκνωτές συμπαγούς πολυμερούς είναι σχεδιασμένοι για εφαρμογές υψηλής απόδοσης.Το χαμηλό ESR τους επιτρέπει τον χειρισμό του ρεύματος υψηλού κυματισμού με ελάχιστη θερμότητα.Διατηρούν σταθερή απόδοση σε εύρος θερμοκρασιών και συχνοτήτων, καθιστώντας τα ιδανικά για σύγχρονα ηλεκτρονικά υψηλής ταχύτητας.

Τυπικές χρήσεις περιλαμβάνουν μητρικές πλακέτες, GPU, κυκλώματα υψηλής συχνότητας

Υβριδικοί πυκνωτές

Οι υβριδικοί πυκνωτές συνδυάζουν τα πλεονεκτήματα των ηλεκτρολυτικών και πολυμερών τύπων.Προσφέρουν χαμηλότερο ESR από τα ηλεκτρολυτικά και υψηλότερη χωρητικότητα από τα πολυμερή, μαζί με βελτιωμένη αξιοπιστία μέσω των ιδιοτήτων αυτοθεραπείας.

Τυπικές χρήσεις περιλαμβάνουν συστήματα αυτοκινήτων, βιομηχανικό εξοπλισμό, ηλεκτρονικά ισχύος

Πώς χρησιμοποιούνται διαφορετικοί πυκνωτές στα κυκλώματα

Συνδυασμός πυκνωτών σε κυκλώματα: Ηλεκτρολυτικοί, πολυμερείς και υβριδικοί πυκνωτές χρησιμοποιούνται συχνά μαζί για να εξισορροπηθεί το κόστος, η απόδοση και η αξιοπιστία.

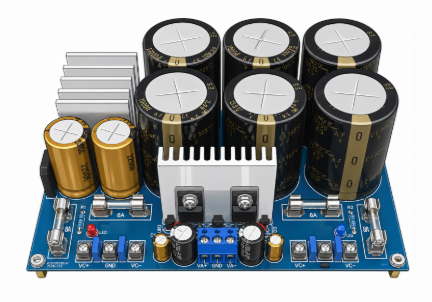

Εικόνα 5. Ηλεκτρολυτικοί πυκνωτές που χρησιμοποιούνται για μαζικό φιλτράρισμα σε τροφοδοτικά

Ηλεκτρολυτικοί πυκνωτές

• Μαζικό φιλτράρισμα τροφοδοτικού: Χρησιμοποιείται μετά από ανορθωτές σε τροφοδοτικά AC-DC για την εξομάλυνση των κυματισμών μεγάλης τάσης, όπου η υψηλή χωρητικότητα χειρίζεται ιόντα χαμηλής συχνότητας v ariat.

• Σταθεροποίηση ισχύος οδηγού LED: Τοποθετείται σε γραμμές τροφοδοσίας σε προγράμματα οδήγησης LED για μείωση του τρεμούλιασμα που προκαλείται από πτώσεις τάσης.

• Στάδιο ισχύος ενισχυτή ήχου: Παρέχει ενέργεια κατά τις αιχμές μπάσων και διατηρεί σταθερή έξοδο υπό μεταβαλλόμενα φορτία.

• Εφεδρική αποθήκευση ενέργειας: Χρησιμοποιείται σε κυκλώματα RTC και εφεδρική μνήμη για την παροχή βραχυπρόθεσμης ισχύος κατά τη διάρκεια διακοπών.

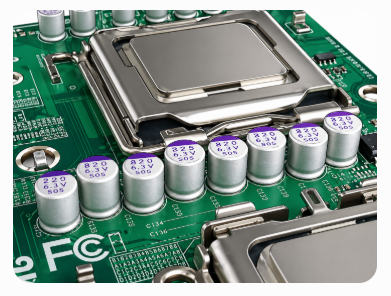

Εικόνα 6. Στερεά πολυμερή πυκνωτές σε CPU VRM για σταθερή και αποδοτική ισχύ

Στερεά Πολυμερή Πυκνωτές

• Ρύθμιση τάσης CPU/GPU (VRM): Χρησιμοποιείται σε μητρικές πλακέτες κοντά σε επεξεργαστές για υποστήριξη γρήγορων αλλαγών φορτίου, όπου το χαμηλό ESR επιτρέπει γρήγορη απόκριση και μειωμένη θερμότητα.

• Ψηφιακά κυκλώματα υψηλής ταχύτητας: Εφαρμόζονται σε FPGA και IC υψηλής συχνότητας για φιλτράρισμα του θορύβου σε περιβάλλοντα γρήγορης εναλλαγής.

• Εξοπλισμός τηλεπικοινωνιών και δικτύωσης: Χρησιμοποιείται σε δρομολογητές και μεταγωγείς για τη διατήρηση σταθερής λειτουργίας υπό συνεχές φορτίο.

• SSD και Storage Devices: Παρέχουν σταθερή τάση για ευαίσθητα εξαρτήματα μνήμης.

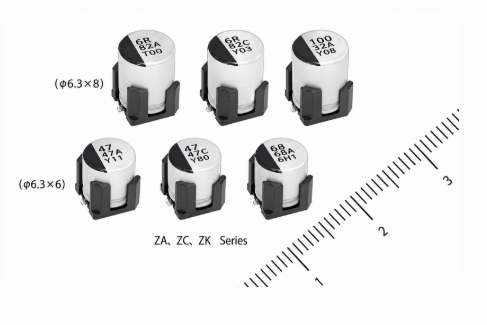

Εικόνα 7. Συμπαγείς υβριδικοί πυκνωτές που χρησιμοποιούνται στην αυτοκινητοβιομηχανία και τα ηλεκτρονικά ισχύος

Υβριδικοί πυκνωτές

• Ηλεκτρονικά Αυτοκινήτων (ECU, ADAS): Χρησιμοποιείται σε μονάδες ελέγχου και αισθητήρες για τη διαχείριση θερμότητας, κραδασμών και μακρών συνθηκών λειτουργίας με ισορροπημένη απόδοση και αξιοπιστία.

• Βιομηχανικά τροφοδοτικά: Εφαρμόζονται σε μονάδες κίνησης κινητήρων και συστήματα αυτοματισμού για να χειρίζονται ρεύματα υψηλού κυματισμού και απαιτητικά περιβάλλοντα.

• Μετατροπείς DC-DC (Υψηλή αξιοπιστία): Χρησιμοποιούνται όπου τόσο η σταθερότητα όσο και η διάρκεια ζωής είναι σημαντικά, προσφέροντας καλύτερη απόδοση σε απαιτητικές συνθήκες.

• Ηλιακά Μετατροπείς και Ανανεώσιμα Συστήματα: Λειτουργούν αξιόπιστα σε αλλαγές θερμοκρασίας και μεγάλους κύκλους λειτουργίας.

Απόδοση και Αποτελεσματικότητα

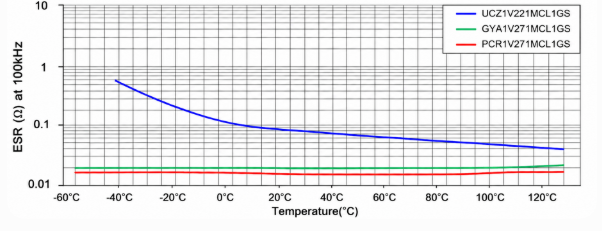

Σχήμα 8. Σύγκριση απόδοσης: Ηλεκτρολυτικό έναντι Πολυμερούς έναντι Υβριδικού

Ηλεκτρολυτικοί πυκνωτές έχουν υψηλότερο ESR, που οδηγεί σε περισσότερη θερμότητα και χαμηλότερη απόδοση.

Στερεά πολυμερή πυκνωτές έχουν πολύ χαμηλό ESR, βελτιώνοντας την απόδοση και μειώνοντας τη θερμική καταπόνηση.

Υβριδικοί πυκνωτές είναι χρήσιμα όταν απαιτείται χαμηλότερο ESR, αλλά απαιτείται ακόμη μεγαλύτερη χωρητικότητα και καλύτερη συμπεριφορά διαρροής.

Διάρκεια ζωής και αξιοπιστία

Ηλεκτρολυτικοί πυκνωτές αποικοδομούνται με την πάροδο του χρόνου λόγω της εξάτμισης των ηλεκτρολυτών και επηρεάζονται σε μεγάλο βαθμό από τη θερμοκρασία.

Στερεά πολυμερή πυκνωτές γενικά διαρκούν περισσότερο σε ράγες ισχύος υψηλής κυματισμού επειδή αποφεύγουν το στέγνωμα υγρού ηλεκτρολύτη και διατηρούν χαμηλότερο ESR με την πάροδο του χρόνου.

Υβριδικοί πυκνωτές Η διάρκεια ζωής εξαρτάται συχνά από την εσωτερική θερμοκρασία, το ρεύμα κυματισμού και την καταπόνηση ηλεκτρολυτών και όχι μόνο από την ονομαστική χωρητικότητα.

Οι χαμηλότερες θερμοκρασίες λειτουργίας αυξάνουν σημαντικά τη διάρκεια ζωής.Σε πολλές περιπτώσεις, η μείωση της θερμοκρασίας κατά 10°C μπορεί να διπλασιάσει τη διάρκεια ζωής.

Σύγκριση Κόστους και Αξίας

Ηλεκτρολυτικοί πυκνωτές είναι φθηνότερα αλλά μπορεί να χρειαστεί αντικατάσταση νωρίτερα.

Στερεά πολυμερή πυκνωτές κοστίζουν περισσότερο αλλά προσφέρουν μεγαλύτερη αξιοπιστία και χαμηλότερη συντήρηση.

Υβριδικοί πυκνωτές είναι χρήσιμοι όταν οι πολυμερείς πυκνωτές είναι πολύ ακριβοί, αλλά τα τυπικά ηλεκτρολυτικά μπορεί να παλαιώσουν πολύ γρήγορα κάτω από θερμότητα ή ρεύμα κυματισμού.

Σε συστήματα υψηλής αξιοπιστίας, η ανθεκτικότητα έχει συχνά μεγαλύτερη σημασία από το αρχικό κόστος.

Επιλέγοντας τον σωστό πυκνωτή

Όταν επιλέγετε έναν πυκνωτή, λάβετε υπόψη:

1. Χωρητικότητα και ονομαστική τάση

2. ESR και ρεύμα κυματισμού

3. Θερμοκρασία λειτουργίας

4. Αναμενόμενη διάρκεια ζωής

Γρήγορος οδηγός:

• Budget design → Ηλεκτρολυτικοί πυκνωτές

• Ηλεκτρονικά υψηλής ταχύτητας → Συμπαγείς πολυμερείς πυκνωτές

• Σκληρά περιβάλλοντα → Υβριδικοί πυκνωτές

Συνήθη σημάδια αποτυχίας και έλεγχοι αντιμετώπισης προβλημάτων

Η αστοχία πυκνωτή συχνά σχετίζεται με θερμότητα, ρεύμα κυματισμού, Αύξηση ESR, αποικοδόμηση ηλεκτρολυτών, υγρασία, ή ηλεκτρική υπερένταση.Διαφορετικοί τύποι πυκνωτών αποτυγχάνουν με διαφορετικούς τρόπους, επομένως η αντιμετώπιση προβλημάτων δεν πρέπει να βασίζεται μόνο στην εμφάνιση.

Συνήθη σημάδια αποτυχίας

• Ηλεκτρολυτικοί πυκνωτές: διόγκωση, διαρροή, ξηρός ηλεκτρολύτης, αυξημένο ESR, απώλεια χωρητικότητας

• Συμπαγείς πολυμερείς πυκνωτές: βραχυκύκλωμα, ζημιά θερμικής καταπόνησης, υποβάθμιση που σχετίζεται με την υγρασία

• Υβριδικοί πυκνωτές: αποικοδόμηση ηλεκτρολυτών, αύξηση ESR, μετατόπιση χωρητικότητας υπό θερμότητα ή τάση κυματισμού

Στο κύκλωμα, αυτές οι βλάβες μπορεί να εμφανίζονται ως εξής:

• Ασταθής τάση εξόδου

• Αυξημένος κυματισμός ή θόρυβος

• Υπερθέρμανση κοντά στον πυκνωτή

• Αποτυχία εκκίνησης ή επαναλαμβανόμενη επαναφορά

• Μειωμένη απόδοση τροφοδοσίας

• Αστάθεια συστήματος υπό φορτίο

Έλεγχοι αντιμετώπισης προβλημάτων

Ελέγξτε το στοιχείο	Τι να μετρήσετε / να παρατηρήσετε	Τι Υποδεικνύει	Τυπική αιτία
ΕΣΡ	Μέτρηση με μετρητή ESR	Υψηλό ESR → γήρανση ή αποτυχία	Ξήρανση ηλεκτρολύτη, θερμική καταπόνηση
Χωρητικότητα	Μετρήστε την πραγματική χωρητικότητα	Σημαντική πτώση → υποβάθμιση	Απώλεια ηλεκτρολυτών, εσωτερική βλάβη
Τάση κυματισμού	Μετρήστε τον κυματισμό στη ράγα ισχύος	Υπερβολικό κυματισμό → κακό φιλτράρισμα	Υψηλό ESR, ανεπαρκής χωρητικότητα
Θερμοκρασία	Ελέγξτε τη θερμοκρασία της επιφάνειας ή του περιβάλλοντος	Υπερθέρμανση → μειωμένη διάρκεια ζωής	Υψηλό ρεύμα κυματισμού, κακή ψύξη
Αξιολόγηση ρεύματος Ripple	Συγκρίνετε την πραγματική έναντι της βαθμολογίας	Κίνδυνος υπερβολικού στρες εάν ξεπεραστεί	Επιλογή μικρού μεγέθους πυκνωτή
Φυσική κατάσταση	Οπτική επιθεώρηση (διόγκωση, διαρροή, ρωγμές)	Ορατή βλάβη → πιθανή αστοχία	Γήρανση, υπέρταση, θερμική καταπόνηση
Συμπεριφορά φορτίου	Παρατηρήστε την τάση υπό φορτίο	Αστάθεια υπό φορτίο → πυκνωτής αδυναμία	Υψηλό ESR, ανεπαρκής χειρισμός κυματισμών

Μελλοντικές Τάσεις και Εξελίξεις

Η τεχνολογία πυκνωτών συνεχίζει να βελτιώνεται στους κύριους τομείς με χαμηλότερο ESR, υψηλότερη ανοχή θερμοκρασίας, μεγαλύτερη διάρκεια ζωής και μικρότερο μέγεθος.

• Οι ηλεκτρολυτικοί πυκνωτές βελτιώνονται μέσω καλύτερων ηλεκτρολυτών, βελτιωμένης στεγανοποίησης και υψηλότερων χαρακτηριστικών θερμοκρασίας.

• Οι πυκνωτές συμπαγούς πολυμερούς προχωρούν με βελτιωμένα αγώγιμα υλικά, καλύτερη θερμική σταθερότητα και ικανότητα υψηλότερης τάσης.

• Οι υβριδικοί πυκνωτές εξελίσσονται με βελτιστοποιημένους συνδυασμούς υλικών, αυξημένη χωρητικότητα ρεύματος κυματισμού και βελτιωμένη αξιοπιστία σε σκληρά περιβάλλοντα.

Συμπέρασμα

Οι πυκνωτές είναι σημαντικοί για την απόδοση του κυκλώματος, τη διάρκεια ζωής και την αξιοπιστία.Οι ηλεκτρολυτικοί πυκνωτές είναι οι καλύτεροι για χαμηλό κόστος και υψηλή χωρητικότητα, οι πυκνωτές συμπαγούς πολυμερούς ταιριάζουν σε χρήση υψηλής απόδοσης και οι υβριδικοί πυκνωτές προσφέρουν μια ισορροπημένη λύση.Κατανοώντας το ESR, τη θερμοκρασία, τη διάρκεια ζωής και το κόστος, γίνεται ευκολότερο να επιλέξετε τον σωστό πυκνωτή.Καθώς η τεχνολογία βελτιώνεται, οι πυκνωτές θα γίνονται μικρότεροι, πιο αποδοτικοί και πιο αξιόπιστοι.
