Το 7404 IC, επίσης γνωστό ως έξι μετρητής, είναι ένα πολυλειτουργικό τσιπ που ενσωματώνει έξι ανεξάρτητους μετατροπείς.Η κύρια λειτουργία του είναι να μετατρέψει το υψηλό σήμα της λογικής εισόδου (υψηλό, συνήθως 5V) σε ένα λογικό χαμηλό σήμα (χαμηλό, συνήθως 0V), και αντίστροφα, συνειδητοποιώντας έτσι τη βασική λογική όχι τη λειτουργία.Αυτό το χαρακτηριστικό μετατροπής καθιστά 7404 ένα βασικό συστατικό από απλά κυκλώματα λογικής πύλης σε σύνθετα σχέδια ψηφιακού συστήματος και χρησιμοποιείται ευρέως σε βοηθητικά κυκλώματα για διάφορα ηλεκτρονικά προϊόντα και μικροεπεξεργαστές.Με τις αποτελεσματικές δυνατότητες αναστροφής λογικής και διαφορετικά σενάρια εφαρμογής, το 7404 IC χρησιμοποιείται ευρέως σε βοηθητικά κυκλώματα διαφόρων ηλεκτρονικών προϊόντων και μικροεπεξεργαστών.

Κατάλογος

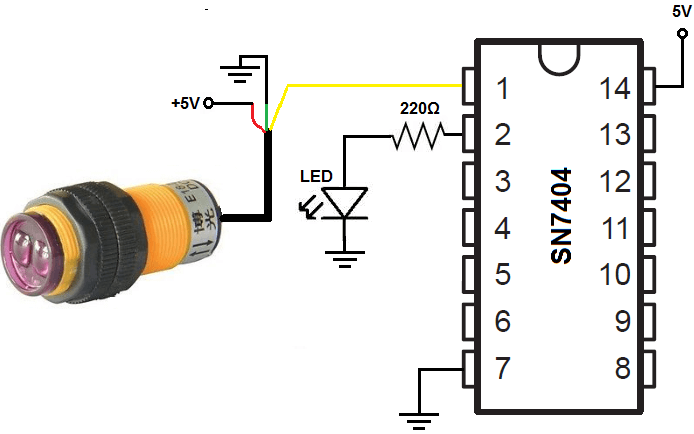

Εικόνα 1: 7404 Διάγραμμα κυκλώματος αισθητήρα σήματος

7404 IC Περιγραφή

Το ολοκληρωμένο κύκλωμα 7404, γνωστό και ως 7404 HEX Inverter, είναι μέλος της σειράς 7400 συσκευών TTL (Transistor-Transistor Logic).Αποτελείται από έξι πανομοιότυπους μετατροπείς.Αυτό το IC χρησιμοποιείται ευρέως για την ικανότητά του να αντιστρέφει τα σήματα εισόδου, ειδικά στην ψηφιακή λογική επεξεργασία.Λειτουργεί από μια τυπική τάση τροφοδοσίας 5V και μπορεί να χειριστεί έως και 40mA ανά μετατροπέα, καθιστώντας το κατάλληλο για μεσαία φορτία όπως μικρούς κινητήρες ή άλλες πύλες λογικής.

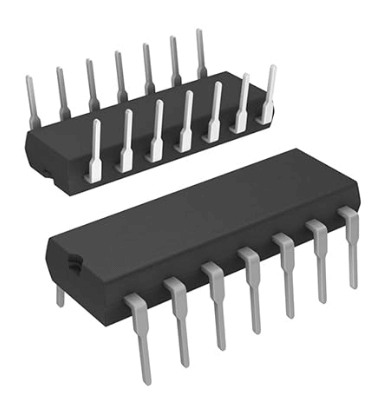

Εικόνα 2: 3D μοντέλο 7404

Το 7404 IC είναι πολύ ευπροσάρμοστο και είναι διαθέσιμο σε ποικίλες τάσεις και ρεύματα και σε μια ποικιλία πακέτων που ταιριάζουν σε διαφορετικές ανάγκες.Τα συνηθισμένα πακέτα περιλαμβάνουν το DIP (διπλό πακέτο in-line) για εκπαιδευτικούς και πειραματικούς σκοπούς και SOIC (μικρά ολοκληρωμένο κύκλωμα) για συμπαγείς εφαρμογές εξοικονόμησης χώρου σε εμπορικά προϊόντα.Αυτές οι επιλογές συσκευασίας μπορούν εύκολα να ενσωματωθούν σε μια ποικιλία σχεδίων πλακέτας κυκλώματος, από απλά πρωτότυπα breadboard μέχρι πολύπλοκα έργα ηλεκτρονικών ειδών DIY.

Το 7404 IC είναι μια βασική συσκευή για την οικοδόμηση βασικών κυκλωμάτων λογικής, γεννήτριας παλμών και μετατροπέων ισχύος λόγω της ικανότητάς του να μετατρέπει υψηλά επίπεδα σε χαμηλά επίπεδα και αντίστροφα.Η απλότητα του επιτρέπει στους σχεδιαστές να δημιουργούν πολύπλοκες λογικές λειτουργίες και εργασίες επεξεργασίας σήματος.Επιπλέον, η χαμηλή κατανάλωση ενέργειας το καθιστά ιδανικό για συσκευές με μπαταρία, όπως η Portable Electronics, όπου η αποτελεσματική διαχείριση ενέργειας μπορεί να επιτρέψει τη μακροπρόθεσμη λειτουργία.

7404 Απόλυτη μέγιστες αξιολογήσεις ολοκληρωμένων κυκλωμάτων

Τάση τροφοδοσίας	7V
Τάση εισόδου	5.5V
Λειτουργία ελεύθερης θερμοκρασίας αέρα	0 ° C έως +70 ° C
Εύρος Θερμοκρασίας Αποθήκευσης	-65 ° C έως +150 ° C

Η γνώση των απόλυτων μέγιστων αξιολογήσεων του ολοκληρωμένου κυκλώματος 7404 διευκολύνει την ασφαλή και αποτελεσματική του χρήση.Αυτές οι παράμετροι καθορίζουν τις ακραίες συνθήκες που μπορεί να αντέξει το τσιπ.Η υπέρβαση αυτών των ορίων μπορεί να προκαλέσει προβλήματα απόδοσης ή μόνιμες ζημιές.

Η μέγιστη τάση τροφοδοσίας του 7404 IC είναι 7 βολτ, αλλά συνήθως λειτουργεί σε 5 βολτ.Αυτό σημαίνει ότι μπορεί να χειριστεί μικρές διακυμάνσεις τάσης χωρίς κανένα πρόβλημα.Ωστόσο, η υπέρβαση του ορίου 7-volt μπορεί να προκαλέσει υπερθέρμανση ή βλάβη στα εσωτερικά εξαρτήματα.

Η τάση εισόδου δεν πρέπει να υπερβαίνει τα 5,5 βολτ.Το σήμα εισόδου προέρχεται συνήθως από άλλα κυκλώματα ή εξωτερικές πηγές.Η παραμονή σε αυτό το εύρος τάσης εξασφαλίζει συμβατότητα με άλλες τυποποιημένες συσκευές TTL και προστατεύει τα κυκλώματα πύλης από υπερβολικές τάσεις.

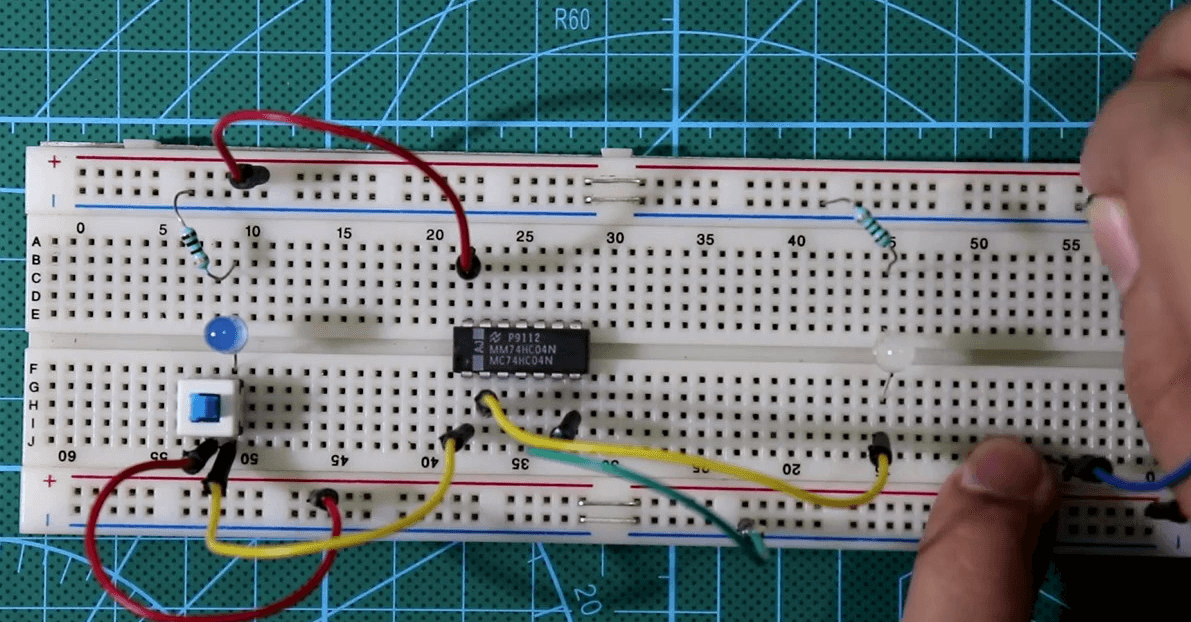

Εικόνα 3: Διάγραμμα κυκλώματος IC 7404

Το IC πρέπει να λειτουργεί σε θερμοκρασίες μεταξύ 0 ° C και +70 ° C.Αυτό το εύρος επιτρέπει στο 7404 να λειτουργεί σωστά στα περισσότερα εμπορικά και οικιστικά περιβάλλοντα.Ωστόσο, η προσέγγιση αυτών των ακραίων θερμοκρασιών μπορεί να επηρεάσει την απόδοση του IC, όπως η ταχύτητα επεξεργασίας και η κατανάλωση ενέργειας.

Για αποθήκευση, το 7404 IC μπορεί να αντέξει τις θερμοκρασίες από -65 ° C έως +150 ° C.Αυτό το ευρύ φάσμα θερμοκρασιών εξασφαλίζει ότι το IC παραμένει άθικτο κατά τη διάρκεια της αποστολής και της αποθήκευσης, ακόμη και υπό ακραίες συνθήκες.Αν και το IC δεν θα λειτουργήσει σε αυτές τις θερμοκρασίες, θα λειτουργεί κανονικά μόλις επιστρέψει στο τυπικό εύρος λειτουργίας.

7404 Χαρακτηριστικά IC

Το 7404 IC περιέχει έξι ανεξάρτητους μετατροπείς, επιτρέποντας την εφαρμογή πολλαπλών λειτουργιών λογικής σε ένα μόνο τσιπ.Αυτός ο σχεδιασμός είναι ιδανικός για τις απαιτήσεις του ψηφιακού κυκλώματος, την εξοικονόμηση χώρου και τη διάταξη του κυκλώματος απλοποίησης.Χρησιμοποιώντας ένα τσιπ για πολλαπλές αναστροφές, οι σχεδιαστές μπορούν να βελτιώσουν την αποτελεσματικότητα και να απλοποιήσουν το σχεδιασμό.

Οι εξόδους αυτών των μετατροπέων είναι συμβατές με μια ποικιλία λογικών οικογενειών, συμπεριλαμβανομένων CMOS, NMOS και TTL.Αυτή η συμβατότητα διασφαλίζει ότι το 7404 μπορεί να ενσωματωθεί απρόσκοπτα σε μια ποικιλία ψηφιακών συστημάτων, παρέχοντας τις απαραίτητες λογικές λειτουργίες ανεξάρτητα από την πολυπλοκότητα του έργου.

Το 7404 υποστηρίζει ένα ευρύ φάσμα τάσης λειτουργίας, παρέχοντας ευελιξία στις συνθήκες τροφοδοσίας.Αυτή η λειτουργία επιτρέπει στο IC να διατηρεί σταθερή απόδοση ακόμη και όταν η τροφοδοσία ρεύματος κυμαίνεται ή τα πρότυπα τροφοδοσίας ποικίλλουν.

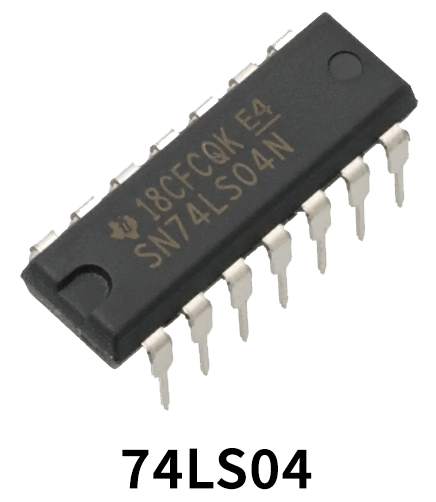

Εικόνα 4: IC 7404 Σειρά 74LS04

Το 7404 έχει σχεδιαστεί για αξιοπιστία και σταθερότητα υπό ένα ευρύ φάσμα συνθηκών, συμπεριλαμβανομένων των ποικίλων θερμοκρασιών και των επιπέδων υγρασίας.Αυτό το καθιστά κατάλληλο για εφαρμογές που απαιτούν σταθερή λειτουργία σε σκληρά περιβάλλοντα.

Αν και το 7404 εξακολουθεί να χρησιμοποιείται ευρέως, "δεν συνιστάται για νέα σχέδια".Αυτό δείχνει ότι υπάρχουν πιο σύγχρονες και αποτελεσματικές τεχνολογίες που μπορούν να παρέχουν καλύτερη απόδοση ή χαμηλότερη κατανάλωση ενέργειας.

Το 74LS04 ανήκει στην οικογένεια Schottky χαμηλής ισχύος και προσφέρει σημαντικές βελτιώσεις στην κατανάλωση ενέργειας και την απόδοση σε σχέση με το παραδοσιακό 7404. Το 74LS04 επικεντρώνεται στην κατανάλωση χαμηλής ενέργειας και στη γρήγορη εναλλαγή, καθιστώντας την ιδανική επιλογή για εφαρμογές που απαιτούν απόδοση ενέργειας και γρήγορες λειτουργίες λογικής.Το 74LS04 συνιστάται για νέα έργα σχεδιασμού για να επωφεληθούν από την βελτιωμένη απόδοση και την απόδοση του για να ανταποκριθούν σε υψηλότερα τεχνικά πρότυπα.

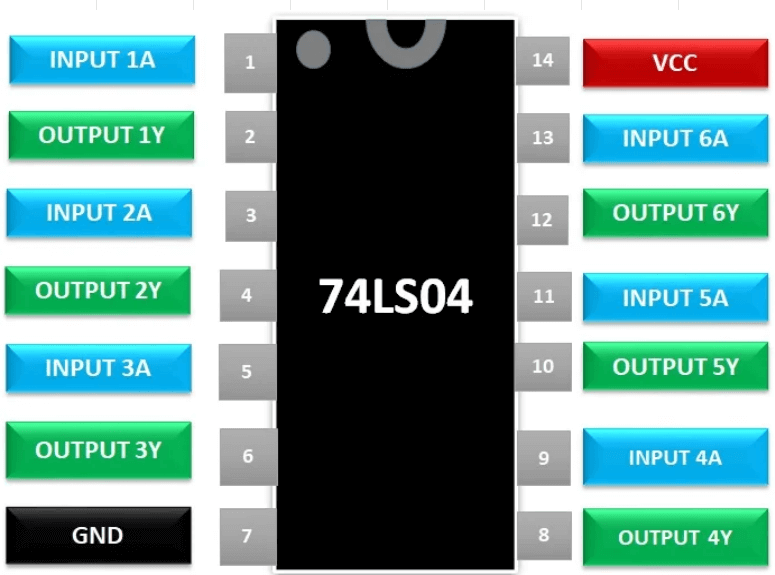

Εικόνα 5: IC 74LS04 Διάγραμμα ακίδων

7404 προδιαγραφές IC IC Hex Inverter

Προσδιορισμός	αξία
Μέγιστη έξοδος ρεύματος	8ma
Εύρος τάσης τροφοδοσίας	4.75V έως 5.25V
Εύρος θερμοκρασίας λειτουργίας	0 ° C έως 70 ° C
Μέγιστη τάση τροφοδοσίας	7V
Μέγιστος χρόνος αύξησης	15NS
Μέγιστος χρόνος πτώσης	15NS
Τύπος εξόδου	TTL
Χωρίς μόλυβδο	Ναί

Το 7404 Hex Inverter IC περιέχει έξι ανεξάρτητους μετατροπείς και είναι κατάλληλος για μια ποικιλία εφαρμογών ψηφιακού κυκλώματος που απαιτούν αναστροφή σήματος.Τα παρακάτω είναι μια λεπτομερής κατανομή των προδιαγραφών της, εστιάζοντας στην ηλεκτρική απόδοση και τα λειτουργικά χαρακτηριστικά του.

Το ρεύμα εξόδου του IC περιορίζεται στα 8 MA.Αυτή η χωρητικότητα του επιτρέπει να οδηγεί αποτελεσματικά τις τυποποιημένες συσκευές εισόδου TTL ή τα οπτικοηλεκτρονικά εξαρτήματα χαμηλής ισχύος όπως τα LED.Αυτό καθιστά αυτό το IC ιδανικό για εφαρμογές που περιλαμβάνουν σύνθετη λογική επεξεργασία ή ενίσχυση σήματος.

Το εύρος τάσης τροφοδοσίας είναι μεταξύ 4.75V και 5.25V.Αυτό το εύρος εξασφαλίζει τη συμβατότητα με τα συστήματα TTL και παρέχει ευελιξία σχεδιασμού.Επιτρέπει επίσης στη συσκευή να λειτουργεί σωστά ακόμη και με ελαφρές διακυμάνσεις στην τροφοδοσία ρεύματος, μειώνοντας έτσι τα λογικά σφάλματα ή την απώλεια δεδομένων λόγω αστάθειας τάσης.

Το εύρος θερμοκρασίας λειτουργίας του IC είναι 0 ° C έως 70 ° C.Αυτό το εύρος του επιτρέπει να λειτουργεί στα περισσότερα εμπορικά και βιομηχανικά περιβάλλοντα χωρίς να χρειάζεται πρόσθετη ψύξη.Αυτή η προσαρμοστικότητα εξασφαλίζει σταθερή απόδοση και αξιοπιστία του IC υπό κανονικές συνθήκες εσωτερικού χώρου.

Η μέγιστη τάση τροφοδοσίας έχει οριστεί σε 7V.Αυτή η παράμετρος προστατεύει το IC εντός του κανονικού εύρους λειτουργίας της και εμποδίζει το εσωτερικό κύκλωμα να υποστεί ζημιά από υπέρβαση.Η εξασφάλιση αυτής της προστασίας μπορεί να επεκτείνει τη ζωή του IC και να διατηρήσει σταθερή απόδοση.

Το IC έχει χρόνο μετατροπής σήματος με μέγιστο χρόνο αύξησης και ώρα πτώσης 15 νανοδευτερόλεπτων.Αυτός ο γρήγορος ρυθμός μετατροπής το καθιστά κατάλληλο για κυκλώματα λογικής υψηλής ταχύτητας και εφαρμογές με απαιτήσεις υψηλής συχνότητας.Αυτή η λειτουργία είναι κατάλληλη για συστήματα που απαιτούν γρήγορη επεξεργασία δεδομένων και επεξεργασία σήματος.

Η έξοδος είναι ένας τυπικός τύπος TTL, εξασφαλίζοντας τη συμβατότητα με μια ποικιλία ψηφιακών συσκευών και λογικών συστημάτων.Αυτή η συμβατότητα παρέχει ευκολία στο σχεδιασμό και έχει χρησιμοποιηθεί ευρέως στον σχεδιασμό του ψηφιακού κυκλώματος λόγω της σταθερότητας και της ευκολίας εφαρμογής του.

Το IC πληροί τις απαιτήσεις κατασκευής χωρίς μόλυβδο και τηρεί περιβαλλοντικά πρότυπα όπως το ROHS.Αυτή η συμμόρφωση δείχνει ότι ο κατασκευαστής δεσμεύεται να μειώσει τον αντίκτυπο της ηλεκτρονικής παραγωγής προϊόντων στο περιβάλλον και να υποστηρίξει τους στόχους της αειφόρου ανάπτυξης της βιομηχανίας ηλεκτρονικών.

7404 Δεδομένου δεδομένων εξάγωνου μετατροπέα

7404 Pinout

Ο 7404 IC ή 7404 HEX μετατροπέας είναι ένα ευρέως χρησιμοποιούμενο ολοκληρωμένο κύκλωμα στο σχεδιασμό λογικής κυκλώματος.Το pinout του είναι απλό με έξι ανεξάρτητους μετατροπείς.Κάθε μετατροπέας έχει έναν ακροδέκτη εισόδου (που σημειώνεται ως Α) και έναν ακροδέκτη εξόδου (σημειωμένο ως Υ), καθιστώντας την αποτελεσματική στο χειρισμό των εργασιών πολλαπλών λογικών αναστροφής.

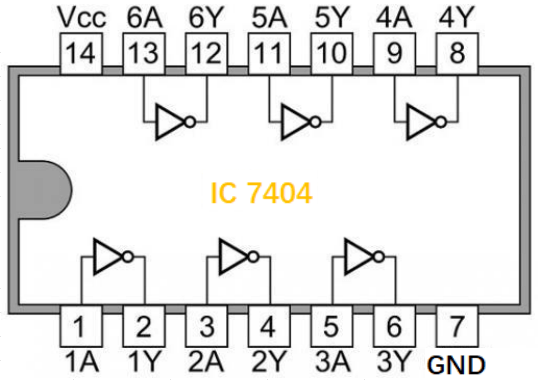

Εικόνα 6: IC 7404 Διάγραμμα ακίδων

Συγκεκριμένα, η διαμόρφωση PIN του 7404 IC έχει ως εξής:

Ακολουθούν οι λεπτομερείς διαμορφώσεις Pinout:

1Α και 1y: Η είσοδος (1Α) του πρώτου μετατροπέα λαμβάνει το σήμα, το οποίο είναι ανεστραμμένο και έξοδο στο 1y.

2Α και 2Y: Η είσοδος και η έξοδος του δεύτερου μετατροπέα.

3Α και 3Y: Η είσοδος και η έξοδος του τρίτου μετατροπέα.

4Α και 4Y: Η είσοδος και η έξοδος του τέταρτου μετατροπέα.

5Α και 5Y: Η είσοδος και η έξοδος του πέμπτου μετατροπέα.

6Α και 6Y: Η είσοδος και η έξοδος του έκτου μετατροπέα.

Κάθε μετατροπέας λειτουργεί παρομοίως: όταν ένας πείρος εισόδου (π.χ. 1Α) λαμβάνει ένα υψηλό σήμα (λογική 1), ο αντίστοιχος ακροδέκτης εξόδου (1y) εξάγει ένα χαμηλό σήμα (λογική 0) και αντίστροφα.

Power and Ground Pins:

GND: Ο πείρος γείωσης παρέχει ένα έδαφος αναφοράς για το κύκλωμα, εξασφαλίζοντας σταθερή λειτουργία.

VCC: Ο πείρος ισχύος, που συνήθως συνδέεται με την τροφοδοσία +5V, εξουσιοδοτεί ολόκληρο το IC.Η σωστή σύνδεση των VCC και GND ευνοεί την κανονική λειτουργία του IC και την ακρίβεια των λογικών λειτουργιών της.

Η απλή διάταξη PIN καθιστά το 7404 IC εύκολο να ενσωματωθεί σε μια ποικιλία ψηφιακών κυκλωμάτων για τη λογική επεξεργασία σήματος.Οι σχεδιαστές μπορούν να χρησιμοποιήσουν την είσοδο και την έξοδο κάθε μετατροπέα για να εκτελούν πολύπλοκες λογικές λειτουργίες, όπως διαμόρφωση σήματος, φιλτράρισμα θορύβου και μετατροπή επιπέδου λογικής.Αυτή η ευελιξία είναι ιδιαίτερα χρήσιμη στον σύγχρονο ηλεκτρονικό εξοπλισμό και το σχεδιασμό του συστήματος.

Το 7404 IC είναι αποτελεσματικό και ευέλικτο στο χειρισμό των εργασιών αναστροφής λογικής.Μπορεί να χρησιμοποιηθεί τόσο στον βασικό σχεδιασμό του κυκλώματος Logic όσο και στα πιο σύνθετα ψηφιακά συστήματα, στην παροχή σταθερής και αξιόπιστης απόδοσης και στην εξασφάλιση ακριβούς επεξεργασίας δεδομένων και λειτουργίας κυκλώματος.

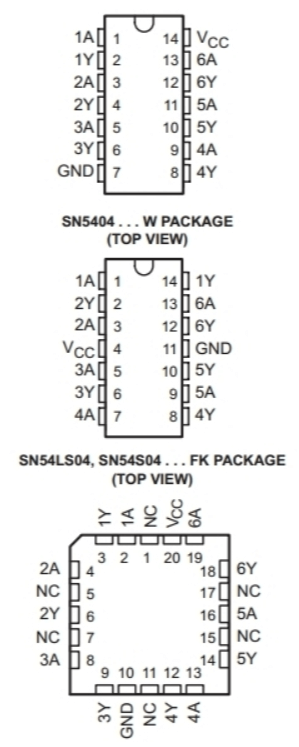

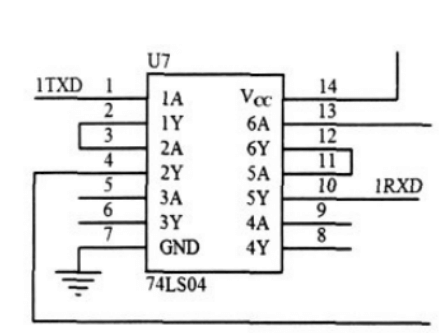

Εικόνα 7: 7404 Σχηματικό σύνδεσμο

Πίνακας αλήθειας του 7404 Hex Inverter

Είσοδος (α)	Έξοδος (y)
0	1
1	0

Ο πίνακας αλήθειας του μετατροπέα HEX 7404 απεικονίζει τη σχέση εισόδου-εξόδου των έξι μετατροπέων του.Κάθε μετατροπέας (όχι πύλη) εξάγει το λογικό συμπλήρωμα της εισόδου του.

Καταστάσεις εισόδου και εξόδου:

Όταν η είσοδος (α) είναι 0, η έξοδος (y) είναι 1.

Όταν η είσοδος (α) είναι 1, η έξοδος (y) είναι 0.

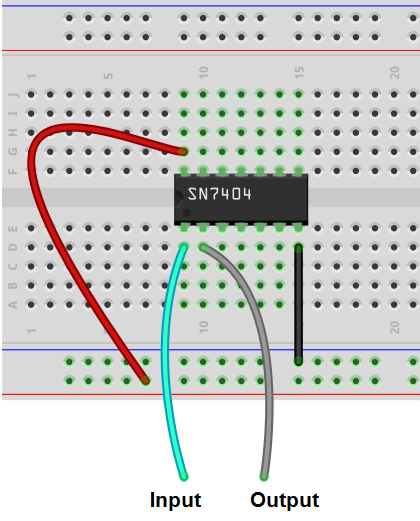

Εικόνα 8: IC 7404 Σύνδεση τσιπ μετατροπέα

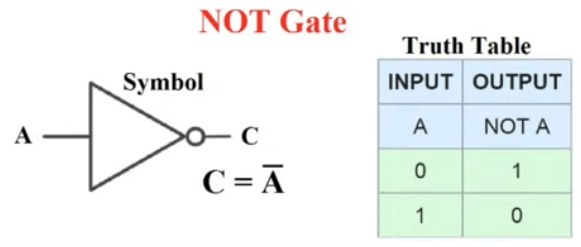

Εικόνα 9: Πίνακας αλήθειας για 7404 εξαγωνικός μετατροπέας

Αυτή η λογική ισχύει και για τους έξι μετατροπείς εντός του IC.Κάθε πείρος εισόδου λαμβάνει ένα σήμα στάθμης λογικής και παράγει το αντίθετο επίπεδο λογικής στον ακροδέκτη εξόδου.Για παράδειγμα, ένα χαμηλό σήμα εισόδου (Logic 0) παράγει ένα υψηλό σήμα εξόδου (λογική 1) και ένα υψηλό σήμα εισόδου (Logic 1) παράγει ένα χαμηλό σήμα εξόδου (λογική 0).

Οι μετατροπείς εργάζονται χρησιμοποιώντας τα χαρακτηριστικά μεταγωγής των εσωτερικών τρανζίστορ.Όταν η είσοδος είναι χαμηλή (λογική 0), ενεργοποιείται το τρανζίστορ τύπου P και το τρανζίστορ τύπου Ν απενεργοποιείται, με αποτέλεσμα υψηλή έξοδο (Logic 1).Αντίθετα, όταν η είσοδος είναι υψηλή (λογική 1), το τρανζίστορ τύπου P σβήνει και το τρανζίστορ τύπου Ν ενεργοποιείται, με αποτέλεσμα χαμηλή έξοδο (λογική 0).Αυτός ο απλός μηχανισμός καθιστά το 7404 IC κατάλληλο για σχεδιασμό ψηφιακού κυκλώματος.

Οι πίνακες αλήθειας παρέχουν έναν σαφή τρόπο για να κατανοήσουν και να προβλέψουν την έξοδο κάθε μετατροπέα, επιτρέποντας το σχεδιασμό και την εντοπισμό σφαλμάτων λογικών κυκλωμάτων.Αναφερόμενος στον πίνακα αλήθειας, οι σχεδιαστές μπορούν γρήγορα να καθορίσουν τη σχέση μεταξύ σημάτων εισόδου και εξόδου, εξασφαλίζοντας την ορθότητα και την αξιοπιστία του κυκλώματος.

Οι έξι μετατροπείς στο 7404 IC εργάζονται ανεξάρτητα, επιτρέποντάς τους να επεξεργάζονται πολλαπλά σήματα ταυτόχρονα.Είτε πρόκειται για μια απλή εργασία αναστροφής λογικής είτε για ένα πιο περίπλοκο κύκλωμα λογικής, αυτοί οι μετατροπείς εξασφαλίζουν συνεπή λογική λειτουργία.Οι σχεδιαστές μπορούν να τα χρησιμοποιήσουν για να εφαρμόσουν λειτουργίες όπως η διαμόρφωση σήματος, το φιλτράρισμα θορύβου, η μετατροπή επιπέδου λογικής κλπ., Καθιστώντας τους ευέλικτες για μια ποικιλία ηλεκτρονικών συσκευών και συστημάτων.

Λειτουργία του τσιπ 7404

Το 7404 IC λειτουργεί ως μη πύλη, η οποία αναστρέφει το σήμα εισόδου.Κάθε τσιπ περιέχει έξι ανεξάρτητους μετατροπείς, ο καθένας ικανός να εκτελεί μια λογική αναστροφή.

Αναστροφή σήματος:

Όταν το σήμα εισόδου είναι υψηλό (1), η έξοδος γίνεται χαμηλή (0).

Όταν το σήμα εισόδου είναι χαμηλό (0), η έξοδος γίνεται υψηλή (1).

Αυτή η αναστροφή εμφανίζεται μέσω ενός εσωτερικού μηχανισμού μεταγωγής τρανζίστορ.Όταν η είσοδος είναι χαμηλή, το τρανζίστορ τύπου P ενεργοποιείται, το τρανζίστορ τύπου Ν απενεργοποιείται και η έξοδος είναι υψηλή.Αντίθετα, όταν η είσοδος είναι υψηλή, το τρανζίστορ τύπου P σβήνει, το τρανζίστορ τύπου Ν ενεργοποιείται και η έξοδος είναι χαμηλή.

Εφαρμογές στην ψηφιακή λογική:

Η πύλη δεν είναι θεμελιώδης στα ψηφιακά λογικά κυκλώματα και αποτελεί τη βάση για πιο πολύπλοκες λειτουργίες.Στον σχεδιασμό του ηλεκτρονικού συστήματος, η πύλη NOT είναι πολύ σημαντική για μια ποικιλία λογικών λειτουργιών.Το 7404 IC απλοποιεί αυτό, ενσωματώνοντας έξι μετατροπείς σε ένα πακέτο, το καθένα που λειτουργεί ανεξάρτητα.Αυτό επιτρέπει την εφαρμογή πολλαπλών αναστροφών λογικής με ένα μόνο τσιπ.

Σχεδιασμός ευελιξία και χρησιμότητα:

Το 7404 IC είναι ένα βασικό στοιχείο στα ψηφιακά ηλεκτρονικά για την απλή λογική αναστροφής και την οικοδόμηση σύνθετων κυκλωμάτων λογικής.Οι σχεδιαστές το χρησιμοποιούν για τη διαμόρφωση σήματος, το φιλτράρισμα θορύβου και τη μετατροπή επιπέδου λογικής.Η ευελιξία και η απλότητα του το καθιστούν ευρέως χρησιμοποιούμενο στο σύγχρονο σχεδιασμό ηλεκτρονικών συσκευών.

Χρησιμοποιώντας αποτελεσματικά κάθε μετατροπέα, οι σχεδιαστές μπορούν να βελτιώσουν την απόδοση και την αξιοπιστία του συστήματος.Ο μοναδικός σχεδιασμός και η ευελιξία του 7404 καθιστούν μια ουσιαστική συσκευή στο σχεδιασμό ηλεκτρονικού κυκλώματος.

Εικόνα 10: Το IC 7404 συνδέεται με τη λογική κατάσταση

Σχήμα11: Συνδέστε 2 7040 ICs σε σειρά

Εικόνα 12: Συνδέστε 3 7040 ICs σε σειρά

Εφαρμογές 7404 Hex Inverter

Ο 7404 Hex Inverter είναι ένα ευπροσάρμοστο συστατικό που χρησιμοποιείται ευρέως σε ηλεκτρονικά κυκλώματα και συστήματα.Η αποτελεσματική ικανότητα αναστροφής λογικής το καθιστά κατάλληλο για διάφορες εφαρμογές.

Σχεδιασμός Logic Gate: Στο Design Gate Logic, ο μετατροπέας HEX 7404 μπορεί να δημιουργήσει πιο σύνθετες πύλες όπως το NAND και ούτε συνδυάζοντας πολλαπλούς μετατροπείς.Αυτό ενισχύει τη λειτουργικότητα και την ευελιξία του κυκλώματος και επιτρέπει ένα ευρύτερο φάσμα λογικών λειτουργιών.

Κύκλωμα ταλαντωτή: Ο μετατροπέας Hex 7404 παράγει μια περιοδική κυματομορφή σε ένα κύκλωμα ταλαντωτή.Η ικανότητά του να αντιστρέφει ένα σήμα επιτρέπει να παράγει μια ταλαντευόμενη έξοδο, η οποία είναι ευεργετική για τη σύνθεση της παραγωγής ρολογιών και της συχνότητας.Η γρήγορη απόκριση του καθιστά ιδανική για σχέδια υψηλής συχνότητας, παρέχοντας ένα σταθερό και ακριβές σήμα ρολογιού.

Κύκλωμα ισχύος: Στο κύκλωμα ισχύος, ο μετατροπέας HEX 7404 διαχειρίζεται και ελέγχει τα σήματα για να διατηρήσει σταθερές συνθήκες τροφοδοσίας.Διαδραματίζει ρόλο στη ρύθμιση της ισχύος και τα κυκλώματα προστασίας για να εξασφαλιστεί η αξιοπιστία του συστήματος.

Κύκλωμα κίνησης LED: Ο μετατροπέας HEX 7404 μπορεί να ελέγχει αποτελεσματικά και να οδηγεί LED.Με την αναστροφή του σήματος, μπορεί να διαχειριστεί με ακρίβεια την κατάσταση on-off της LED, επιτυγχάνοντας έτσι σύνθετα εφέ εμφάνισης και έλεγχο εξοικονόμησης ενέργειας.

Electronics καταναλωτών: Στα ηλεκτρονικά καταναλωτικά, το 7404 χειρίζεται μια ποικιλία εργασιών ελέγχου και επεξεργασίας σήματος.Εξασφαλίζει ακριβείς και γρήγορες λογικές λειτουργίες, βελτιώνοντας έτσι την απόδοση της συσκευής.

Μονάδες αποθήκευσης και εφαρμογές αποθήκευσης: Στην ψηφιακή αποθήκευση, ο 7404 έξι φάσεων μετατροπέας ρυθμίζει και ελέγχει σήματα για να εξασφαλίσει την ακρίβεια και τη σταθερότητα της μετάδοσης δεδομένων.Παίζει ρόλο στη μονάδα αποθήκευσης και στη διαδικασία ανάκτησης.

Προσωπικοί υπολογιστές και φορητοί υπολογιστές: Το 7404 χρησιμοποιείται για τη λογική επεξεργασία σήματος, τον έλεγχο της διεπαφής και διάφορες άλλες εργασίες σε προσωπικούς υπολογιστές και φορητούς υπολογιστές.Η αποτελεσματική επεξεργασία του σήματος βελτιώνει την αποτελεσματικότητα και τη σταθερότητα της λειτουργίας του συστήματος.

Ψηφιακά ηλεκτρονικά: Η ευρεία συμβατότητα και η απλότητα του 7404 καθιστούν την κατάλληλη για μια σειρά εφαρμογών από οικιακές συσκευές σε πολύπλοκο βιομηχανικό εξοπλισμό.Παρέχει αξιόπιστη αναστροφή λογικής για την κάλυψη διαφορετικών αναγκών του συστήματος.

Εξοπλισμός και συστήματα δικτύου: Στα συστήματα δικτύου, το 7404 ρυθμίζει τα σήματα, τη λογική επεξεργασίας και τις διεπαφές στο πλαίσιο της ψηφιακής επικοινωνίας.Βελτιστοποιεί τη μετάδοση και την επεξεργασία των σημάτων για να εξασφαλίσει αποτελεσματική λειτουργία δικτύου.

Σχεδιασμός ψηφιακού συστήματος: Ο μετατροπέας HEX 7404 βοηθά στην εφαρμογή ποικίλων λειτουργιών λογικής, κλιματισμού σήματος και λειτουργιών ελέγχου στον σχεδιασμό του ψηφιακού συστήματος.Το ευρύ φάσμα εφαρμογών του υπογραμμίζει τη σημασία της στα σύγχρονα ηλεκτρονικά.

Πλεονεκτήματα και μειονεκτήματα του 7404 Hex Inverter

Πλεονεκτήματα	Μειονεκτήματα
Χαμηλή κατανάλωση ενέργειας	Περιορισμένο ρεύμα εξόδου
Υψηλή ασυλία θορύβου	Περιοχή περιορισμένης τάσης
Εύχρηστος	Δεν είναι κατάλληλο για εφαρμογές υψηλής ταχύτητας
Χαμηλό κόστος

Ο 7404 HEX μετατροπέας είναι ευπροσάρμοστος και κατάλληλος για ένα ευρύ φάσμα ηλεκτρονικών κυκλωμάτων και συστημάτων.Η αποτελεσματική λειτουργία της λογικής αναστροφής καθιστά μια εξαιρετική επιλογή για ένα ευρύ φάσμα εφαρμογών.

Πλεονεκτήματα

Χαμηλή κατανάλωση ενέργειας: Ο 7404 Hex Inverter καταναλώνει ελάχιστη ισχύ, καθιστώντας το ιδανικό για ενεργειακές εφαρμογές.Αυτή η λειτουργία βοηθά στην επέκταση της διάρκειας ζωής της μπαταρίας και στη μείωση της συνολικής κατανάλωσης ενέργειας του συστήματος.

Υψηλή ανοσία θορύβου: Η υψηλή ανοσία θορύβου του 7404 εξασφαλίζει αξιόπιστη λειτουργία ακόμη και σε θορυβώδη περιβάλλοντα.Ο εσωτερικός σχεδιασμός και η σταθερή μετατροπή του λογικού επιπέδου διατηρούν την απόδοση ακόμη και παρουσία ηλεκτρικών παρεμβολών.

Ευκολία χρήσης: Το 7404 έχει σχεδιαστεί για να είναι διαισθητική και εύκολη στη χρήση, καθιστώντας τον σχεδιασμό κυκλώματος και τον εντοπισμό της αποβολής.Οι σχεδιαστές μπορούν γρήγορα να ενσωματώσουν και να διαμορφώσουν τη συσκευή, συντομεύοντας τους κύκλους ανάπτυξης.

Χαμηλό κόστος: Το 7404 είναι μια προσιτή επιλογή που είναι ελκυστική για έργα με περιορισμένους προϋπολογισμούς.Η σχέση κόστους-αποτελεσματικότητας δεν θέτει σε κίνδυνο τη λειτουργικότητά του, καθιστώντας την δημοφιλή επιλογή σε ένα ευρύ φάσμα εφαρμογών.

Μειονεκτήματα

Περιορισμένο ρεύμα εξόδου: Ο μετατροπέας έξι δρόμων 7404 έχει περιορισμένη χωρητικότητα ρεύματος εξόδου, καθιστώντας το λιγότερο κατάλληλο για την οδήγηση φορτίων υψηλού ρεύματος.Οι σχεδιαστές ενδέχεται να χρειαστεί να προσθέσουν κυκλώματα κίνησης για να βελτιώσουν την ικανότητα εξόδου.

Περιορισμένη περιοχή τάσης: Το 7404 λειτουργεί εντός ενός περιορισμένου εύρους τάσης, η οποία μπορεί να είναι προβληματική για εφαρμογές που απαιτούν ευρύτερο εύρος.Αυτός ο περιορισμός πρέπει να λαμβάνεται υπόψη κατά τη διάρκεια της φάσης σχεδιασμού.

Ακατάλληλο για εφαρμογές υψηλής ταχύτητας: Το 7404 έχει σχετικά αργή ταχύτητα μεταγωγής, καθιστώντας το λιγότερο κατάλληλο για εργασίες που απαιτούν γρήγορη απόκριση και λειτουργία υψηλής συχνότητας.Οι σχεδιαστές πρέπει να εξισορροπήσουν τα πλεονεκτήματα της κατανάλωσης χαμηλής ενέργειας και της ανοσίας υψηλής θορύβης με την ανάγκη για ταχύτητα και απόδοση.

Στον ηλεκτρονικό σχεδιασμό, ο 7404 μετατροπέας έξι δρόμων ξεχωρίζει για τη χαμηλή κατανάλωση ενέργειας, καθιστώντας την ιδανική επιλογή για εφαρμογές εξοικονόμησης ενέργειας.Η υψηλή ανοσία του θορύβου εξασφαλίζει σταθερή απόδοση σε περιβάλλοντα με ηλεκτρικές παρεμβολές, καθιστώντας την αξιόπιστη επιλογή για ευαίσθητες εφαρμογές.

Η απλότητα του 7404 συμβάλλει στη βελτίωση της αποτελεσματικότητας του σχεδιασμού και του εντοπισμού σφαλμάτων του κυκλώματος, επιτρέποντας στους σχεδιαστές να ενσωματώσουν γρήγορα και να διαμορφώσουν τη συσκευή, μειώνοντας έτσι τον χρόνο ανάπτυξης.Το χαμηλό κόστος του ενισχύει περαιτέρω την έκκλησή του, ειδικά για έργα με περιορισμένους προϋπολογισμούς.

Ωστόσο, το 7404 έχει περιορισμένο ρεύμα εξόδου, πράγμα που σημαίνει ότι μπορεί να έχει δυσκολία με φορτία υψηλού ρεύματος, απαιτώντας έτσι πρόσθετο κύκλωμα κίνησης.Το εύρος περιορισμένης τάσης περιορίζει επίσης το λειτουργικό του περιβάλλον, το οποίο μπορεί να είναι μειονέκτημα για ορισμένες εφαρμογές.Επιπλέον, η αργή ταχύτητα μεταγωγής του καθιστά ακατάλληλο για εφαρμογές υψηλής ταχύτητας, απαιτώντας από τους σχεδιαστές να βρουν ισορροπία μεταξύ της απόδοσης ισχύος και της ταχύτητας απόδοσης.

7404 ισοδύναμα

Το 7404 IC ανήκει στη σειρά 74xxx, η οποία περιλαμβάνει ισοδύναμα και αντικαταστάσεις με παρόμοιες λειτουργίες.Δύο κοινές αντικαταστάσεις για το 7404 είναι το CD74HCT04 και το 74LS14.

CD74HCT04: Λειτουργικά ισοδύναμο με το 7404, περιέχει έξι ανεξάρτητους μετατροπείς.Είναι συμβατό με τα κυκλώματα που έχουν σχεδιαστεί για το 7404 και μπορούν να χρησιμοποιηθούν ως άμεση αντικατάσταση.Το CD74HCT04 έχει υψηλή αντίσταση εισόδου και χαμηλή κατανάλωση ενέργειας και υπερέχει σε εφαρμογές που απαιτούν υψηλότερη απόδοση.

74LS14: Παρέχει έξι μετατροπείς με εισόδους σκανδάλης Schmitt, οι οποίες παρέχουν καλύτερη ανοσία θορύβου από το πρότυπο 7404. Αυτό του επιτρέπει να χειρίζεται αποτελεσματικά το θόρυβο και τις παρεμβολές στο σήμα εισόδου, καθιστώντας το ιδανικό για εφαρμογές που απαιτούν σταθερή επεξεργασία σήματος.

Αντικατάσταση ενός 7404 Βεβαιωθείτε ότι το IC αντικατάστασης έχει την ίδια διαμόρφωση PIN με το 7404. Αυτό απλοποιεί τη διαδικασία αντικατάστασης και μειώνει την ανάγκη για τροποποιήσεις σχεδιασμού κυκλώματος.Ελέγξτε ότι οι βαθμολογίες τάσης και ρεύματος της αντιστοίχισης IC αντικατάστασης ή υπερβαίνουν εκείνες του αρχικού 7404. Οι CD74HCT04 και 74LS14 έχουν διαφορετικές προδιαγραφές απόδοσης σε διαφορετικές σειρές τάσης και απαιτήσεις ρεύματος.Επιλέξτε το σωστό μοντέλο για τη συγκεκριμένη εφαρμογή σας.Εξετάστε εάν τα πρόσθετα χαρακτηριστικά της αντικατάστασης IC θα ωφελήσουν την αίτησή σας.Για παράδειγμα, οι εισόδους Schmitt ενεργοποιούν στο 74LS14 ενισχύουν την ανοσία του θορύβου, καθιστώντας την κατάλληλη για εργασίες επεξεργασίας σήματος μεγάλης σταθερότητας.

Βεβαιωθείτε ότι η διαμόρφωση του PIN του νέου IC ταιριάζει με το 7404 κατά την αντικατάστασή του για να αποφευχθεί ο επανασχεδιασμός του κυκλώματος.Επιβεβαιώστε ότι οι προδιαγραφές τάσης και ρεύματος του IC αντικατάστασης πληρούν ή υπερβαίνουν εκείνες του 7404. Προσδιορίστε εάν τα χαρακτηριστικά όπως το σκανδάλη Schmitt στο 74LS14 θα ενισχύσουν την απόδοση της εφαρμογής σας.

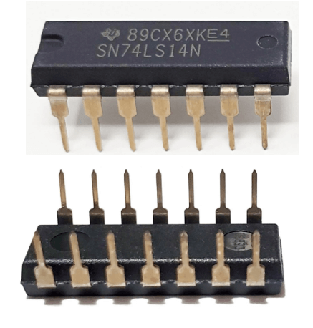

Εικόνα 13: IC 7404 Σειρά 74LS14

Συγκρίνοντας προσεκτικά και επιλέγοντας το σωστό μοντέλο αντικατάστασης, μπορείτε να αντικαταστήσετε αποτελεσματικά το 7404 ενώ διατηρείτε την απόδοση του κυκλώματος.Εξετάστε πάντα τις συγκεκριμένες ανάγκες του περιβάλλοντος κυκλώματος και εφαρμογής σας για να εξασφαλίσετε αξιόπιστη λειτουργία του συστήματος μετά την αντικατάσταση.

συμπέρασμα

Ο εξαγωνικός μετατροπέας 7404 παρουσιάζει εξαιρετική απόδοση και ευρεία εφαρμογή σε ηλεκτρονικά σχέδια.Η χαμηλή κατανάλωση ενέργειας την καθιστά εξαιρετική σε εφαρμογές εξοικονόμησης ενέργειας, επεκτείνοντας τη διάρκεια ζωής της μπαταρίας και μειώνοντας τη συνολική κατανάλωση ενέργειας του συστήματος.Η ανοσία του υψηλού θορύβου εξασφαλίζει τη σταθερή λειτουργία της σε περιβάλλοντα ηλεκτρικών παρεμβολών.Παρόλο που το ρεύμα παραγωγής του είναι περιορισμένο και δεν είναι κατάλληλο για εφαρμογές υψηλής ταχύτητας, ο απλός σχεδιασμός και το χαμηλό κόστος του καθιστούν την ιδανική επιλογή σε πολλά έργα.Σε εφαρμογές που απαιτούν υψηλότερο ρεύμα παραγωγής ή υψηλότερες ταχύτητες μεταγωγής, μπορούν να ληφθούν υπόψη εναλλακτικά μοντέλα όπως το 74LS14, τα οποία προσφέρουν καλύτερη απόδοση και ανοσία θορύβου.

Συχνές ερωτήσεις [FAQ]

1. Πώς λειτουργεί ένας εξαγωνικός μετατροπέας;

Ο εξαγωνικός μετατροπέας είναι μέρος της σειράς ολοκληρωμένων κυκλωμάτων 7400, ένα θεμελιώδες δομικό στοιχείο στον σχεδιασμό ψηφιακών ηλεκτρονικών ειδών και περιέχει έξι ανεξάρτητους μετατροπείς.Αυτοί οι μετατροπείς είναι συνήθως κατασκευασμένοι χρησιμοποιώντας τρανζίστορ όπως MOSFETs και λειτουργούν με αντιστροφή του σήματος εισόδου.Όταν η είσοδος είναι υψηλό επίπεδο, η έξοδος είναι χαμηλή.Αντίθετα, όταν η είσοδος είναι χαμηλή, η έξοδος είναι υψηλό επίπεδο.Οι έξι μετατροπείς παίζουν ρόλο σε πολλές εφαρμογές, όπως ο καθαρισμός των θορυβώδους σημάτων, η εισαγωγή μικρών καθυστερήσεων, η μετατόπιση επιπέδων και η μετατροπή μεταξύ διαφορετικών οικογενειών λογικής.Επιπλέον, σε ορισμένες περιπτώσεις, μπορεί να χρησιμοποιηθεί ως αναλογικός ενισχυτής.Η λειτουργικότητά του επεκτείνεται στη διευκόλυνση της επικοινωνίας μεταξύ συσκευών με διαφορετικές απαιτήσεις τάσης και μετατροπή μεταξύ των λογικών οικογενειών, ενσωματώνοντας τις δυνατότητες επεξεργασίας σήματος σε μια ποικιλία ηλεκτρονικών εφαρμογών.

2. Γιατί ονομάζεται εξάγωνος μετατροπέας;

Ο όρος "εξάγωνος μετατροπέας" προέρχεται από δύο πτυχές: τον αριθμό των μετατροπέων που περιέχονται στο IC και τη βάση του ψηφιακού συστήματος.Το εξαγωνικό αναφέρεται στους έξι μετατροπείς εντός του ολοκληρωμένου κυκλώματος.Το "εξάγων" στον όρο σημαίνει hexa-, που σημαίνει έξι.Στα ψηφιακά ηλεκτρονικά, αν και το δεκαεξαδικό σύστημα (βάση 16) χρησιμοποιείται συχνά για να αντιπροσωπεύει ένα συνδυασμό τεσσάρων δυαδικών ψηφίων, εδώ "hex" σημαίνει απλώς μια ποσότητα και δεν αναφέρεται στο δεκαεξαδικό σύστημα.

3. Γιατί γράφεται ο αριθμός IC ως 74;

Ο "74" στον αριθμό IC αντιπροσωπεύει τη σειρά TTL (Transistor-Transistor Logic) των λογικών τσιπς.Οι αριθμοί μετά από 74 υποδεικνύουν τη συγκεκριμένη λειτουργία ή τον τύπο του IC στην οικογένεια.Για παράδειγμα, το "74" στο 7404 IC υποδεικνύει ότι είναι μέρος της σειράς TTL, ενώ το "04" ορίζει ότι είναι εξαγωνικός μετατροπέας (έξι ανεξάρτητοι μετατροπείς).Αυτό το σύστημα αρίθμησης συσχετίστηκε αρχικά με το σύστημα αξιολόγησης θερμοκρασίας: ο εμπορικός βαθμός (έως και 70 ° C) ορίζεται από το πρόθεμα "74" και ο στρατιωτικός (έως και 125 ° C) ορίζεται από το πρόθεμα "54".

4. Πόσοι μετατροπείς περιέχει ένα 7404 TTL IC;

Το 7404 TTL IC περιέχει έξι ανεξάρτητους μετατροπείς, καθένα από τους οποίους εργάζεται ανεξάρτητα και ικανό να αντιστραφεί τη λογική κατάσταση του σήματος εισόδου.

5. Πόσες πύλες έχει το 7404 IC;

Το 7404 IC περιέχει έξι και όχι πύλες που είναι διατεταγμένες εντός του IC για να παρέχουν τη λειτουργικότητα αντιστροφής σε κάθε μετατροπέα.Ο ακροδέκτης 14 χρησιμοποιείται συνήθως ως VCC (τάση τροφοδοσίας), ο ακροδέκτης 7 είναι αλεσμένη και η έξοδος συνδέεται άμεσα με διάφορες οικογένειες λογικής, συμπεριλαμβανομένων CMOS, NMOS και TTL.

6. Τι τσιπ είναι 7404;

Το 7404 είναι ένα τσιπ λογικής μετατροπέα που χρησιμοποιείται σε ψηφιακά κυκλώματα για την εκτέλεση λειτουργιών αντιστροφής.

7. Τι IC είναι 7404;

Το 7404 είναι ένας εξαγωνικός μετατροπέας όχι πύλη IC που περιέχει έξι ανεξάρτητους μετατροπείς, καθένας από τους οποίους μπορεί να αντιστρέψει τη λογική κατάσταση του σήματος εισόδου.Αυτό το IC χρησιμοποιείται ευρέως σε μια ποικιλία εφαρμογών όπως η επεξεργασία σήματος, η μετατροπή του επιπέδου λογικής και το φιλτράρισμα θορύβου.
